Pozycjoner i sposób pozycjonowania kąta obrotu głowicy zamocowanej na nieruchomym elemencie

Abstract

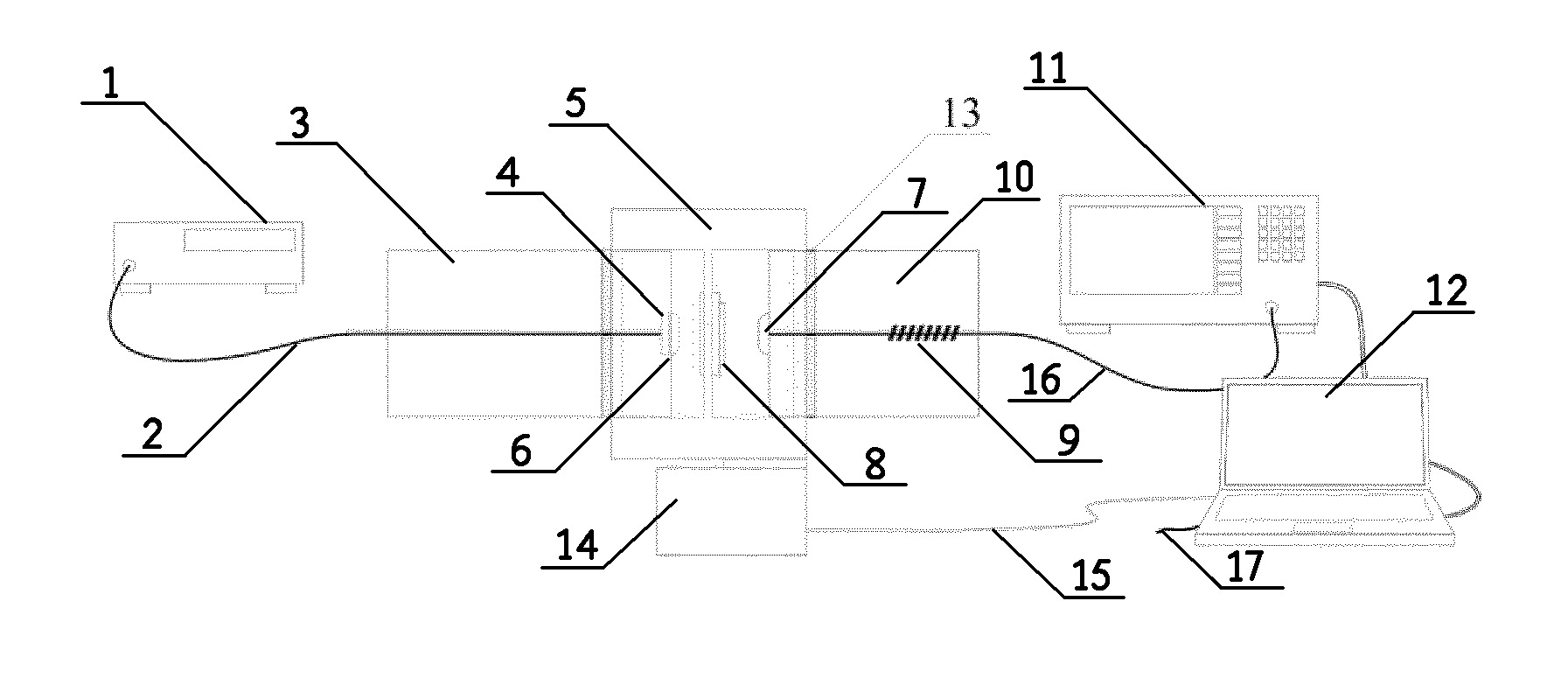

Pozycjoner kąta obrotu głowicy zamocowanej na nieruchomym elemencie, w którym na nieruchomym elemencie (3) zamocowana jest obrotowo głowica (5) charakteryzuje się tym, że do czoła nieruchomego elementu (3) zamocowany jest polaryzator (4) połączony z kolimatorem (6), do którego za pomocą światłowodu (2) podłączone jest szerokopasmowe źródło światła (1). Od strony czoła nieruchomego elementu (3) w głowicy (5) zamocowana jest półfalówka (8), zaś po przeciwnej stronie półfalówki (8) do głowicy (5) zamocowany jest drugi nieruchomy element (10), do którego powierzchni czołowej od strony półfalówki (8) zamocowana jest soczewka (7) podłączona do drugiego światłowodu (14) ze znajdującą się w jego rdzeniu światłowodową skośną siatką Bragga (9). Drugi światłowód (16) podłączony jest do analizatora widma optycznego (11), który połączony jest z modułem sterującym (12) z podłączonym do niego sterownikiem zewnętrznym (17) wartości kąta obrotu oraz moduł sterujący (12) podłączony jest poprzez przewód sygnału sterującego (15) do napędu obrotu głowicy (14). Przedmiotem zgłoszenia jest również sposób pozycjonowania kąta obrotu głowicy.
