Urządzenie do wyciskania materiałów z wielu tubek

Abstract

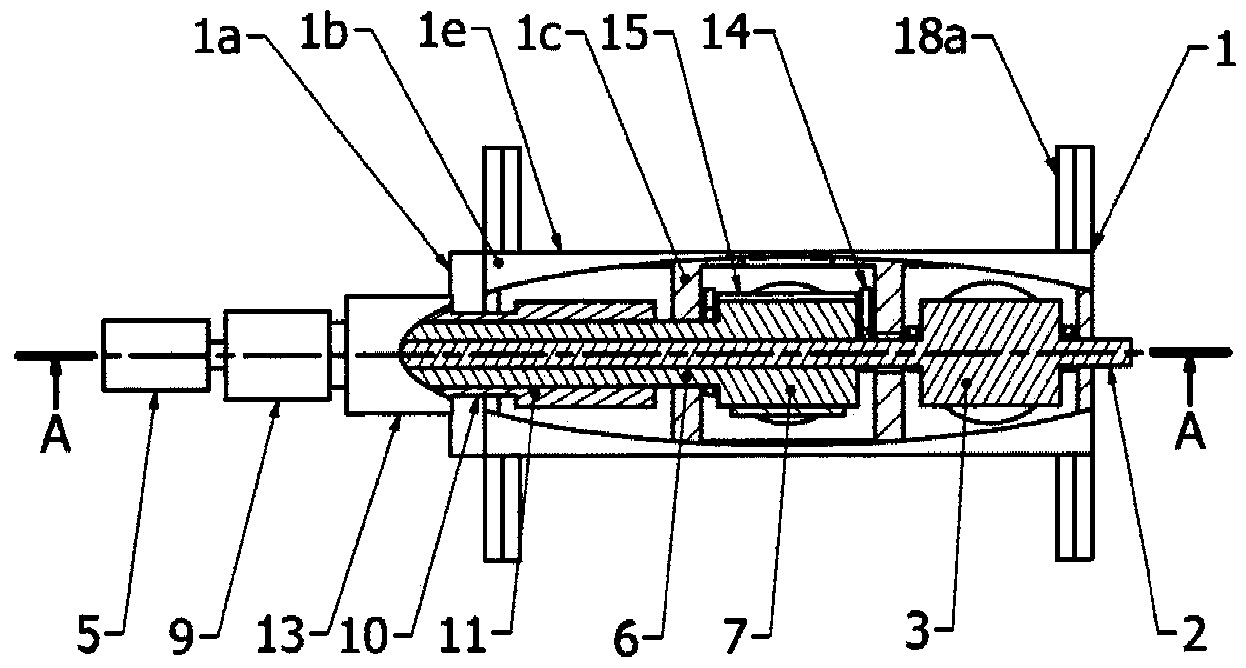

Przedmiotem zgłoszenia jest urządzenie do wyciskania materiałów z wielu tubek. Urządzenie to posiadające obudowę i walce charakteryzuje się tym, że składa się z obudowy (1), w której do dwóch przeciwległych ścianek bocznych (1a), w pobliżu pierwszej podstawy obudowy (1b), zamocowany jest walec główny (2) z zamocowaną na jego pierwszym końcu pierwszą rolką nawijającą (3) i ze znajdującym się na jej powierzchni walcowej pierwszym otworem podłużnym równoległym do osi walca głównego (2). Na drugim końcu walca głównego (2) zamocowany jest elementem napędowy (5). Na walcu głównym (2) znajduje się pierwsza tuleja walcowa (6) z zamontowaną na jej pierwszym końcu drugą rolką nawijającą (7) ze znajdującym się na jej powierzchni walcowej drugim otworem podłużnym (8) równoległym do osi pierwszej tulei walcowej (6). Na drugim końcu pierwszej tulei walcowej (6) zamocowany jest element napędowy (9).
