Znicz z konwerterem katalitycznym i pokrywą chłodzącą spaliny

Alternative title
Candle with catalytic converter and exhaust cooling cover
Type
Patent
Subtype
Invention
Authors/Creators
;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2019
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.431969
Abstract PL

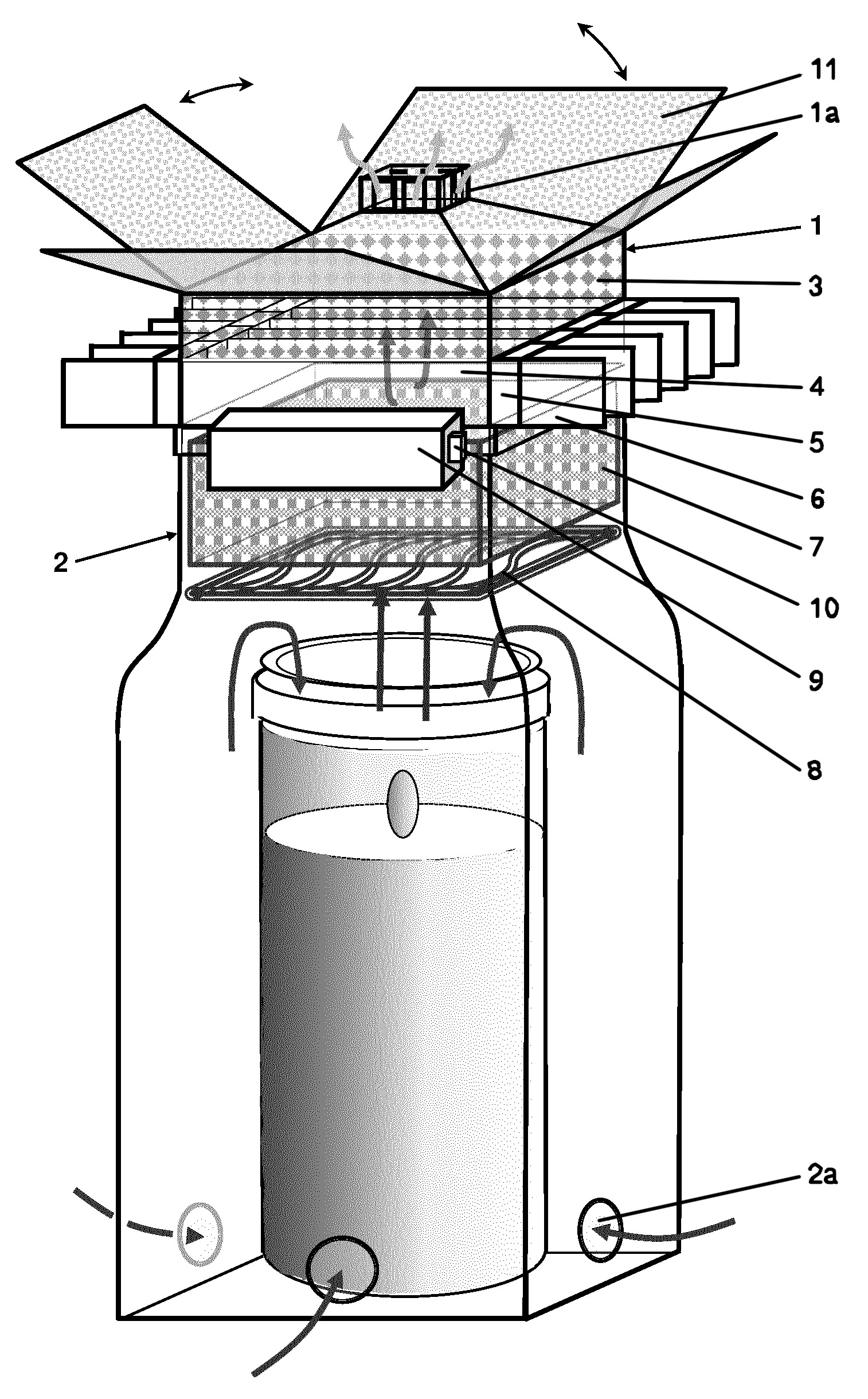

Przedmiotem wynalazku jest znicz z konwerterem katalitycznym i pokrywą chłodzącą spaliny, który składa się z pokrywy znicza (1) z otworami (1a) nakładanej na obudowę znicza (2) z otworami (2a) w ściance bocznej. Charakteryzuje się on tym, że w pokrywie znicza (1) znajduje się porowata warstwa sorpcyjna (3), która wypełnia przestrzeń pod otworami (1a). Pod warstwą sorpcyjną (3) znajduje się pierwszy radiator (4) połączony z chłodzoną stroną modułu termoelektrycznego (5) połączonego z baterią zasilającą (9). Ogrzewana strona moduł termoelektrycznego (5) połączona jest z drugim radiatorem (6) znajdującym się na zewnątrz pokrywy znicza (1). Pod pierwszym radiatorem (4) w obudowie znicza (2) znajduje się konwerter katalityczny (7), pod którym umieszczony jest podgrzewacz spalin (8) połączony z baterią zasilającą (9).
Date of filing with the Polish Patent Office or with the competent office abroad
2019-11-27
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-01-25
Exclusive right number
Pat.236564
Statistics
3Views
24Downloads
Połednik, B., Piotrowicz, A., & Zdyb, A. (2019). Znicz z konwerterem katalitycznym i pokrywą chłodzącą spaliny. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17830
