Urządzenie do badania zużycia metali i ich stopów w podwyższonych temperaturach

Alternative title
Apparatus for testing metals and their alloys for their resistance to wear at elevated temperatures
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2000
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.342721
Abstract PL

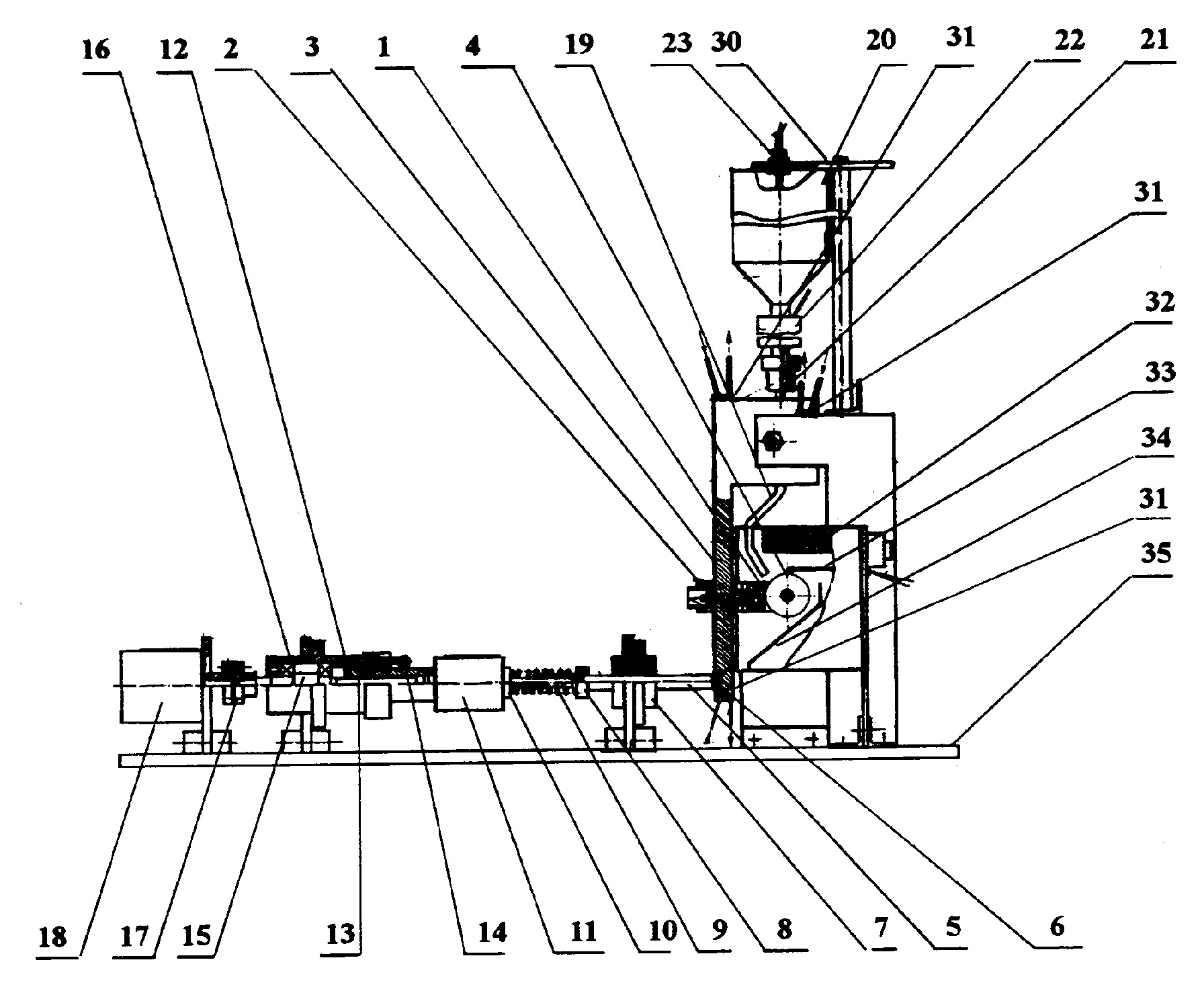

Urządzenie do badania zużycia metali i ich stopów w podwyższonych temperaturach ma prostopadłościenną próbkę (1), osadzoną w uchwycie (2) ułożyskowanego ramienia (3), dociskaną do przeciwpróbki (4) w kształcie rolki z osią poziomą, przy czym docisk próbki (1) jest realizowany przez zespół, składający się z poziomego wałka (5) zakończonego kulką (6) dotykającą do ramienia (3) umocowanego suwliwie w prowadnicy (7) kulkowej tocznej, zakończonego kołnierzem (8), ograniczającym sprężynę (9) naciskową z drugiej strony opartą o kołnierz (10) umocowany osiowo w stosunku do wałka (5), a na czujniku tensometrycznym siły (11), który jest zamocowany na przekładni (12) śrubowej, składającej się z nakrętki (13), zabezpieczonej przed obrotem rolką (14), w którą wkręcona jest śruba (15) oparta w węźle (16) łożyskowym i złączona poprzez sprzęgło (17) z poziomym silnikiem (18) skokowym, a w obszar styku próbki (1) i przeciwpróbki (4) dochodzi rura (19) wprowadzona z dna zbiornika (20) ścierniwa, posadowionego nad przeciwpróbką (4) na korpusie (30) i wyposażonego w zawór (21), dozujący ścierniwo otoczony grzejnikiem (22) oporowym elektrycznym i wyposażonym w termoparę (23), przy czym przeciwpróbka (4) jest zamocowana na poziomym wałku połączonym przekładnią pasową z silnikiem skokowym, a do wnętrza drążonego wałka, podpartego w węźle łożyskowym z oprawą, dochodzi przewód wody chłodzącej odprowadzanej kolektorem, a ramię (3) i korpus (30) posiadają wkładki (31) chłodzące, umieszczone w dole i górze ramienia (3) i w korpusie (30) w pobliżu osi obrotu ramienia (3), natomiast nad próbką (1) zamocowany jest grzejnik (32) oporowy, elektryczny z termoparą (33) zamocowaną między nimi, ponadto przestrzeń pod przeciwpróbką (4) jest zamknięta zsypem (34) ścierniwa, a korpus (30), oprawa prowadnicy (7), oprawa węzła (16) łożyskowego, silnik (18) skokowy, oprawa węzła łożyskowego i oprawa silnika skokowego zamocowane są do płyty (35) podstawy urządzenia.
Date of filing with the Polish Patent Office or with the competent office abroad
2000-09-22
Date of publication in ‘WUP’ or equivalent foreign bulletin
2007-02-28
Exclusive right number
Pat.193429
Statistics
2Views
26Downloads
Hejwowski, T. (2000). Urządzenie do badania zużycia metali i ich stopów w podwyższonych temperaturach. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17033
