Obrotowa dwukierunkowa głowica szczotkująca

Abstract

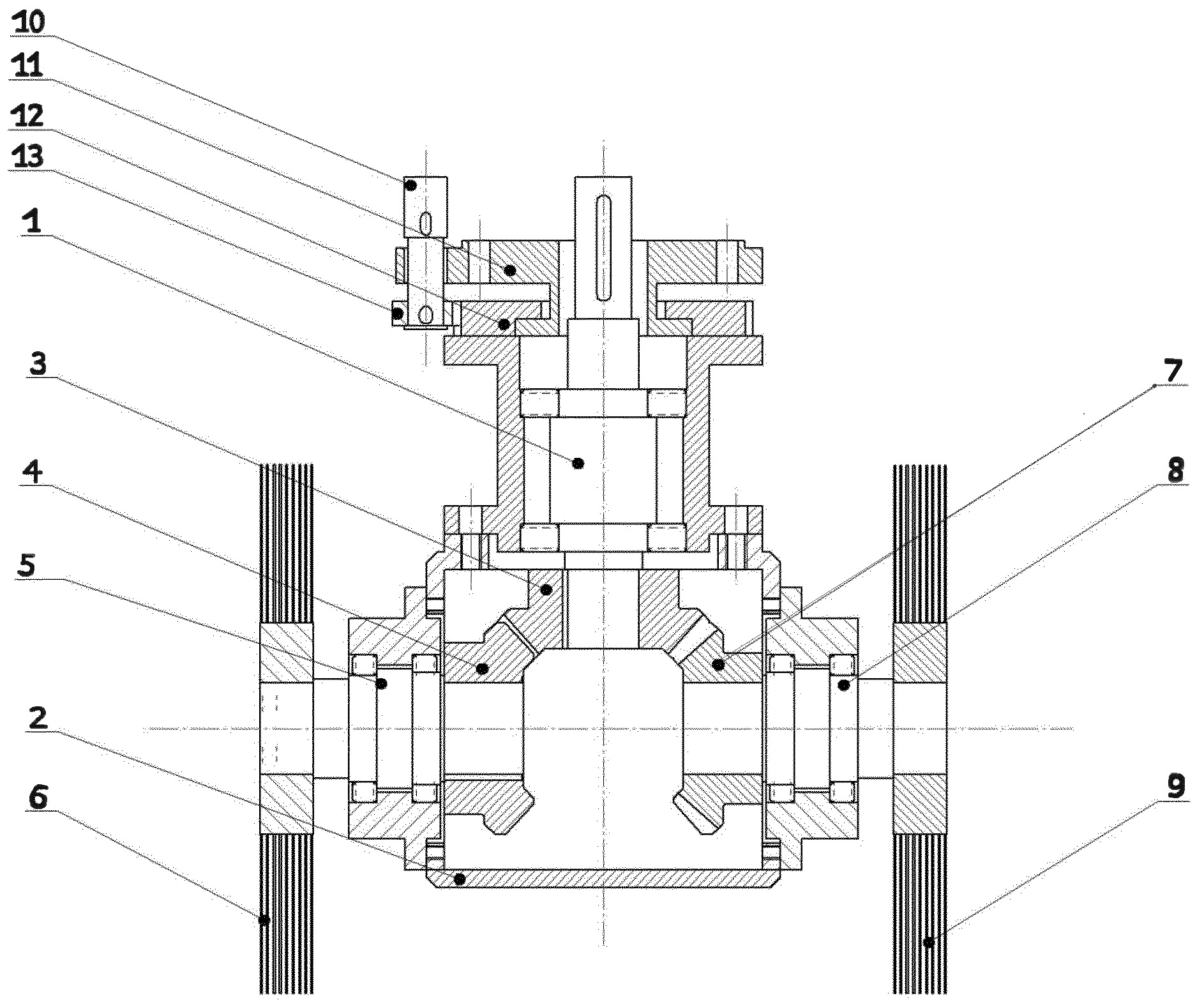

Przedmiotem wynalazku jest obrotowa dwukierunkowa głowica szczotkująca posiadająca wał napędowy, obudowę i szczotkę. Charakteryzuje się ona tym, że na końcu wału napędzającego (1) ułożyskowanego w obudowie (2) osadzone jest pierwsze stożkowe koło (3), które sprzężone jest z drugim stożkowym kołem (4), osadzonym na pierwszym wale napędzanym (5) ułożyskowanej w obudowie (2) pod kątem prostym do wału napędzającego (1). Na końcu w pierwszym wale napędzanym (5) znajdującym się poza obudową (2) zamocowana jest pierwsza szczotka (6) oraz pierwsze stożkowe koło (3) sprzężone jest z trzecim stożkowym kołem (7), osadzonym na drugim wale napędzanym (8) ułożyskowanej w obudowie (2) pod kątem prostym do wału napędzającego (1). Na końcu w drugim wale napędzanym (8) znajdującym się poza obudową (2) zamocowana jest druga szczotka (9) tudzież do obudowy (2) w osi wału napędowego (1) zamocowany jest kołnierz mocujący (11), na którym osadzone jest pierwsze koło zębate (12) zamocowane swoją czołową powierzchnią do obudowy (2) oraz pierwsze koło zębate (12) sprzężone jest z drugim kołem zębatym (13), osadzonym na końcu wału napędowego głowicy (10), który ułożyskowany jest w kołnierzu mocującym (11).
