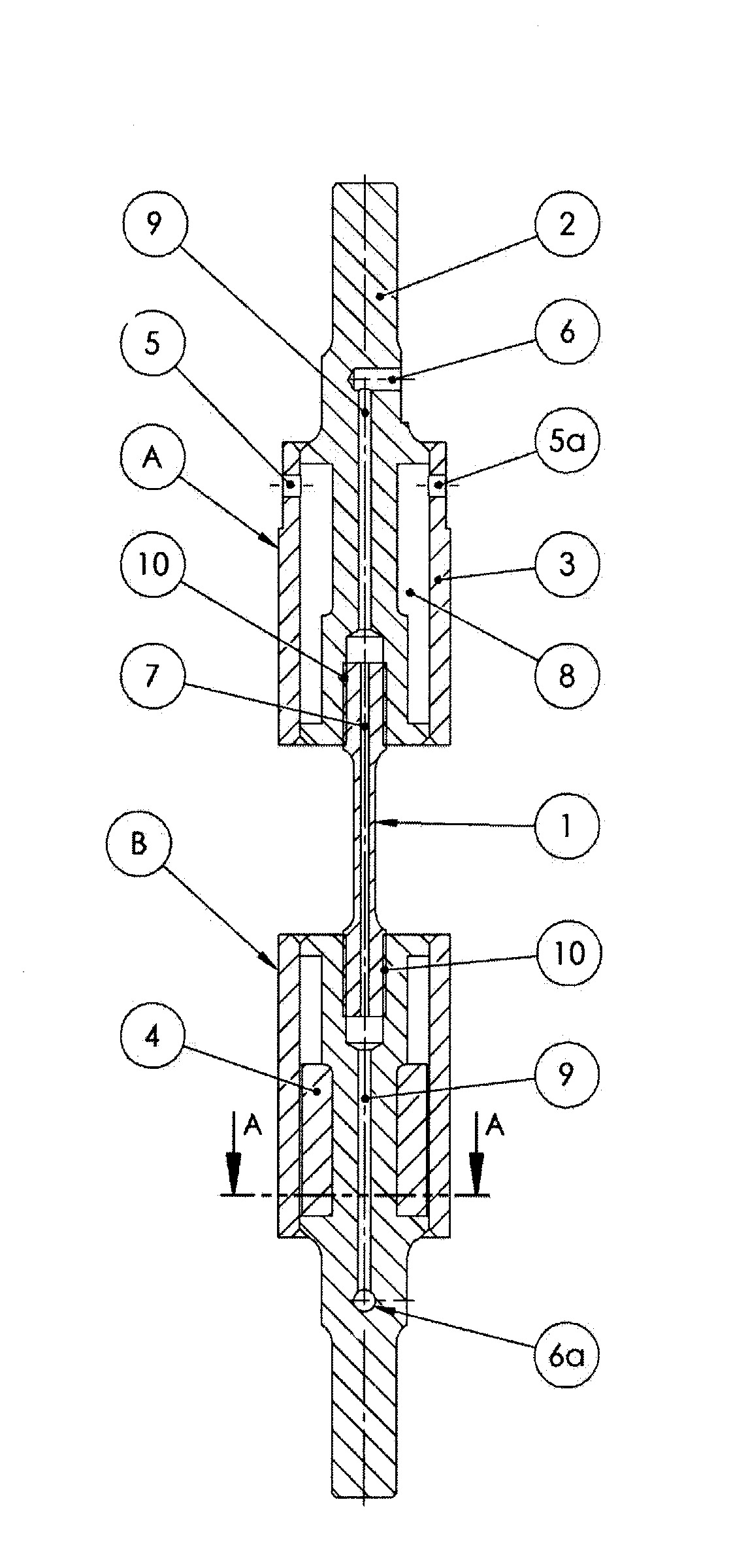

Uchwyt do rozciągania cylindrycznych próbek z warstwą TBC w temperaturze powyżej 1000°C posiadający przestrzeń wodną składa się z dwóch jednakowych części (A) górnej i (B) dolnej, w których zamocowana jest cylindrycznie próbka (1) posiadająca w osi przelotowy kanał (7), zaś część (A) górna i część (B) dolna posiadają rdzeń (2) i tuleję (3), które są ze sobą połączone trwale i szczelnie, zaś pomiędzy rdzeniem (2) i tuleją (3) znajduje się przestrzeń (8) wodna przedzielona dwoma przegrodami (4), natomiast rdzeń (2) stanowi wałek wielostopniowy w którego górnej części prostopadle do osi rdzenia (2) wykonany jest nagwintowany otwór (6) wlotowy chłodzącego powietrza, zaś w części (B) dolnej prostopadle do osi rdzenia (2) znajduje się otwór (6a) wylotowy chłodzącego powietrza, przy czym od strony mocowania próbki (1) w rdzeniu (2) wzdłuż osi znajduje się otwór (10) nagwintowany do mocowania próbki (1), który przechodzi w otwór (9) o mniejszej średnicy i łączy się z nagwintowanym otworem (6) wlotowym chłodzącego powietrza w części (A) górnej.
Additional information
Application date
2013-11-04
WUP publication date
2017-04-28
Exclusive right number
Pat.225801
Golewski, P., & Kneć, M. (2013). Uchwyt do rozciągania cylindrycznych próbek. https://hdl.handle.net/20.500.14629/16966
