Interaktywny model 3D domu

Abstract

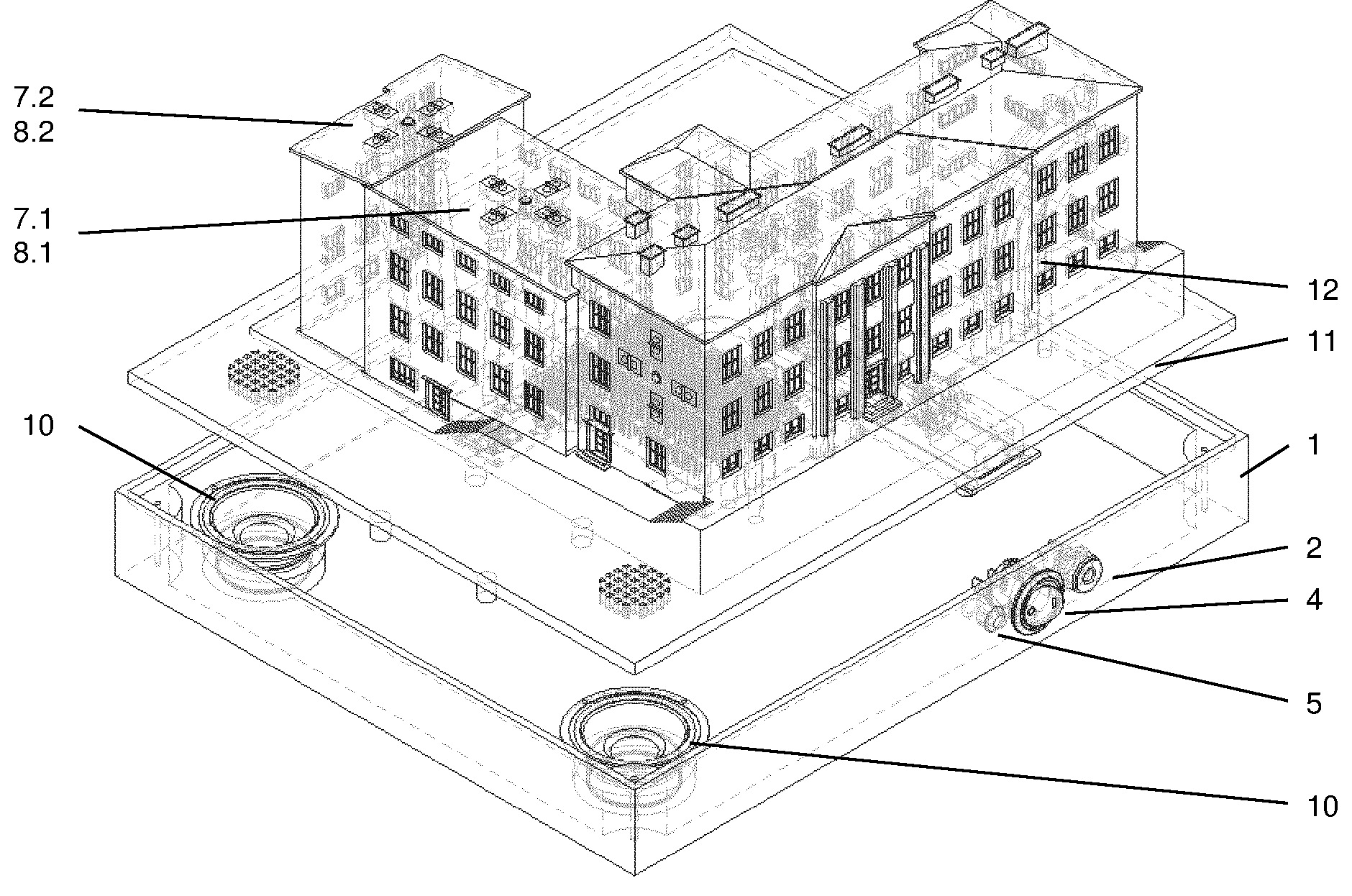

Przedmiotem wynalazku jest interaktywny model 3D budynku domu posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego, który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera połączonego z wejściami modułów zbliżeniowych (7.1, 7.2) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2). Mikrokontroler podłączony jest wyjściem do modułu odtwarzania próbek audio, który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku domu wraz z otaczającym terenem (12). Każdy z modułów zbliżeniowych (7.1, 7.2) składa się z dwóch czujników zbliżeniowych ułożonych w orientacji poziomej oraz dwóch czujników zbliżeniowych znajdujących się w orientacji pionowej i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia. Odbiorniki wszystkich czujników znajdują się od strony diody sygnalizacyjnej (8.1). Na dachu budynku bocznego znajduje się pierwszy moduł zbliżeniowy (7.1), na dachu budynku będący klatką schodową znajduje się drugi moduł zbliżeniowy (7.2), na prawej ścianie bocznej budynku głównego patrząc od strony frontu znajduje się trzeci moduł zbliżeniowy. Na placu budynku od strony tylnej znajduje się czwarty moduł zbliżeniowy.
