Interaktywny model 3D budynku spichlerza

Abstract

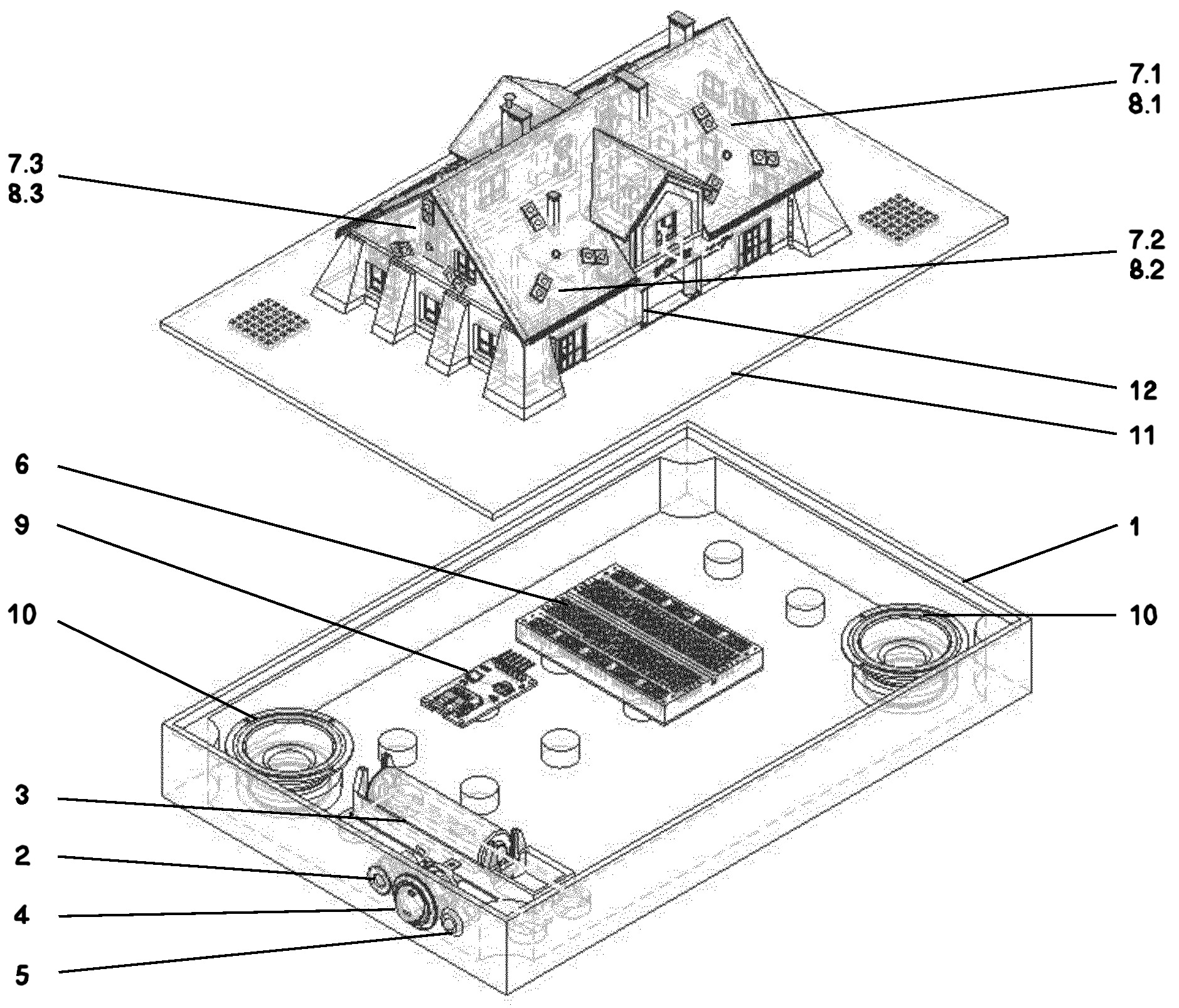

Przedmiotem wynalazku jest interaktywny model 3D budynku spichlerza posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego (3), który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2, 7.3) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2, 8.3). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika (10). Na kasecie znajduje się podstawa (11) z modelem 3D budynku spichlerza (12). Każdy z modułów zbliżeniowych (7.1, 7.2, 7.3) o kształcie trójramiennej gwiazdy o kątach rozwarcia równych 120° składa się z trzech czujników zbliżeniowych, z których pierwszy ma orientację pionową i jest skierowany do dołu, a kolejne leżą na następnych ramionach gwiazdy i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2, 8.3). Odbiorniki wszystkich czujników znajdują się od strony diody sygnalizacyjnej (8.1). Na prawej połaci dachu budynku spichlerza od strony frontowej znajduje się pierwszy moduł zbliżeniowy (7.1), na lewej połaci dachu budynku spichlerza od strony frontowej znajduje się drugi moduł zbliżeniowy (7.2), na lewej ścianie budynku spichlerza patrząc od strony frontowej znajduje się trzeci moduł zbliżeniowy (7.3). Na prawej połaci dachu budynku spichlerza od strony tylnej znajduje się czwarty moduł zbliżeniowy. Na lewej połaci dachu budynku spichlerza od strony tylnej znajduje się piąty moduł zbliżeniowy.
