Komora do nagniatania wibracyjnego, zwłaszcza przedmiotów cienkościennych

Abstract

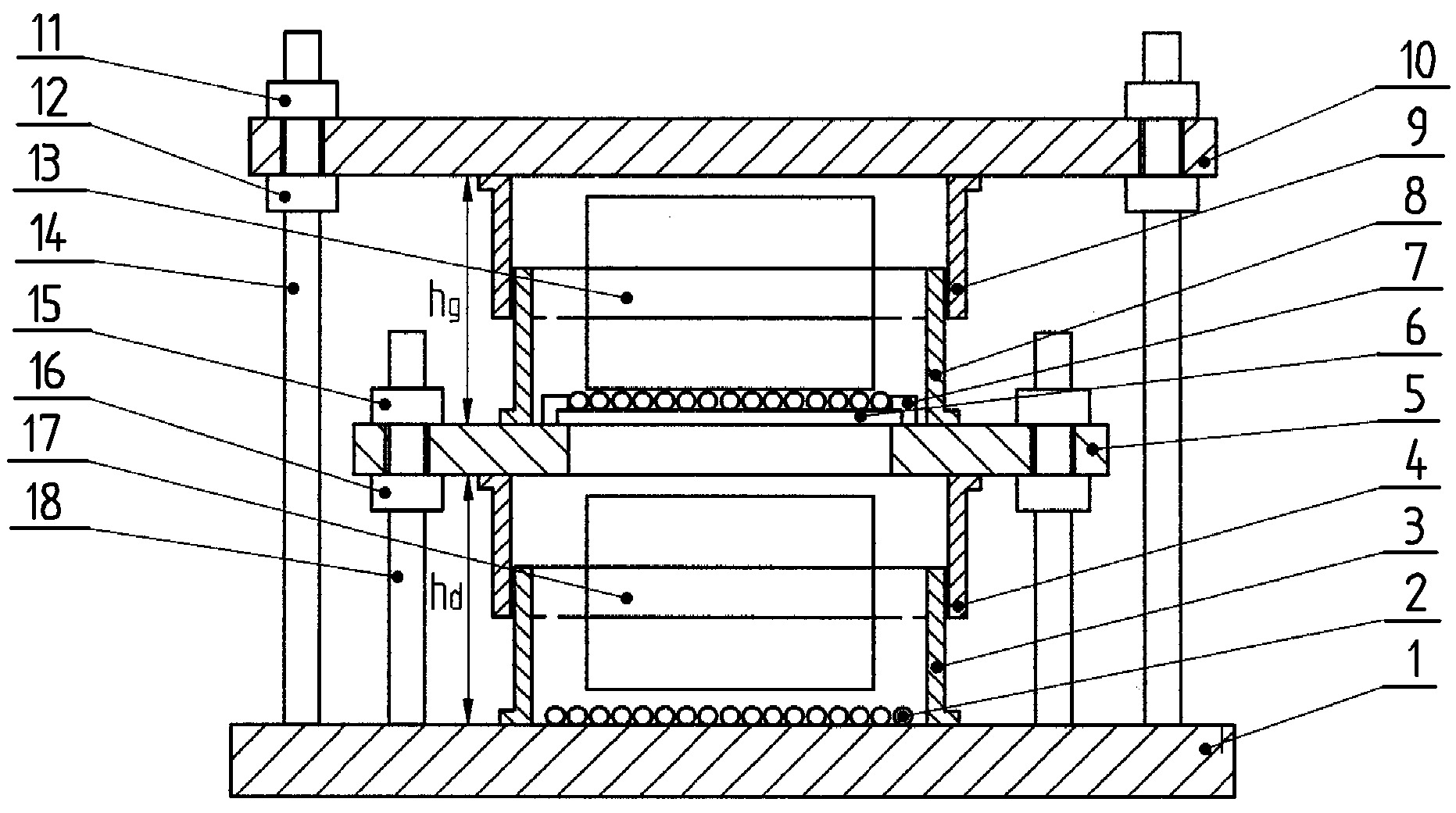

Celem wynalazku jest nagniatanie wibracyjne z zachowaniem jednakowych warunków technologicznych jednoczesnego nagniatania dolnych i górnych powierzchni nagniatanych przedmiotów. Komora, posiadająca płytę dolną i płytę górną, charakteryzuje się tym, że na płycie dolnej (1) zamocowany jest pojemnik dolny (3), w którym znajdują się elementy nagniatające (2). Pojemnik dolny zamykany jest obudową dolną (4), przytwierdzoną do ramy (5). Na ramie zamocowane są przedmioty nagniatane (6) oraz pojemnik górny (8), w którym znajdują się elementy nagniatające (2). Pojemnik górny zamykany jest obudową górną (9), przytwierdzoną do płyty górnej (10). Rama (5) wraz z obudową dolną (4) i przedmiotami nagniatanymi (6) przemieszcza się na kolumnach wewnętrznych (18), co powoduje zmianę odległości hd pomiędzy płytą dolną (1) a ramą (5), natomiast płyta górna (10) wraz z obudową górną (9) przemieszcza się na kolumnach zewnętrznych (14), co powoduje zmianę odległości hg pomiędzy płytą górną (10) a ramą (5). W pojemniku dolnym (3) i obudowie dolnej (4) umiejscowione są okna dolne (17), a w pojemniku górnym (8) i obudowie górnej (9) umiejscowione są okna górne (13).
