Zasobnik ciepła z zamkniętym obiegiem wodnym

Abstract

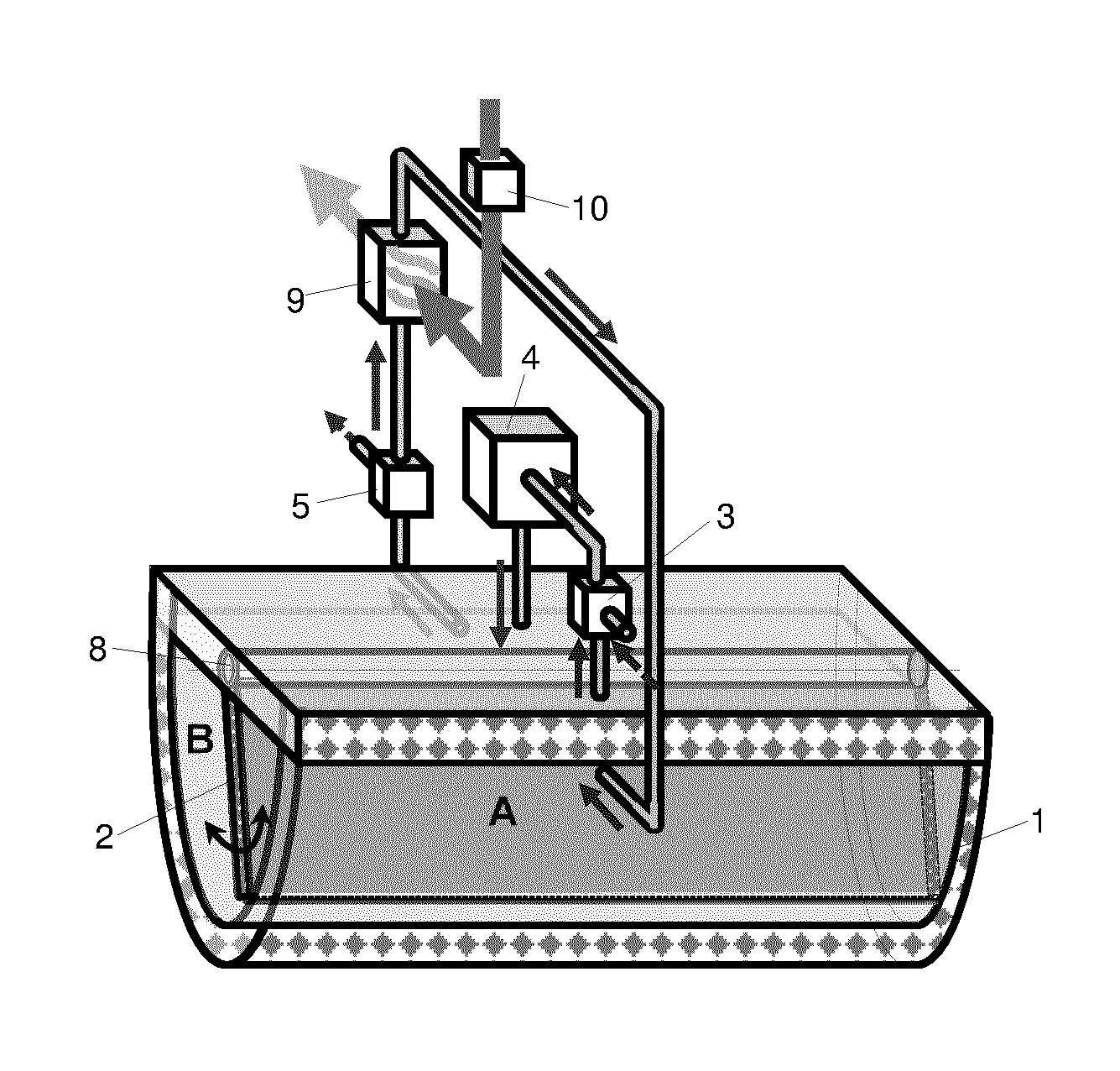

Przedmiotem zgłoszenia jest zasobnik ciepła z zamkniętym obiegiem wodnym składający się z izolowanego termicznie dwukomorowego zbiornika wody (1), w którym znajduje się sztywna, uszczelniona i przemieszczalna względem jego ścian termoizolacyjna przegroda (2), która dzieli zbiornik wody (1) na pierwszą komorę (A) schłodzonej wody i drugą komorę (B) ciepłej wody. Poza zbiornikiem wody (1) pierwsza komora (A) schłodzonej wody połączona jest z drugą komorą (B) ciepłej wody poprzez pompę obiegową (3) i podgrzewacz wody (4). Do pierwszej komory (A) schłodzonej wody podłączona jest rura doprowadzająca wodę, a do drugiej komory (B) ciepłej wody przez rurę odprowadzającą wodę podłączona jest pompa odprowadzająca (5). W rurze doprowadzającej wodę do pierwszej komory (A) schłodzonej wody i w rurze odprowadzającej wodę z drugiej komory (B) ciepłej wody umieszczone są czujniki temperatury, które wraz z pompą obiegową (3) i pompą odprowadzającą (5) połączone są ze sterownikiem. Charakteryzuje się on tym, że zbiornik wody (1) jest w postaci poziomo ustawionego półwalca. Przegroda (2) ma prostokątny kształt, jest pionowo ułożona i przymocowana jest jednym z boków do zawiasu (8) o poziomej osi obrotu zamontowanego w środku płaskiej bocznej ściany zbiornika wody (1). Pompa odprowadzająca (5) połączona jest poprzez wymiennik ciepła (9) i rurę doprowadzającą wodę z pierwszą komorą (A) schłodzonej wody. Wymiennik ciepła (9) połączony jest z pompą czynnika odbierającego ciepło (10), która połączona jest ze sterownikiem.
