Układ i sposób oczyszczania powietrza

Abstract

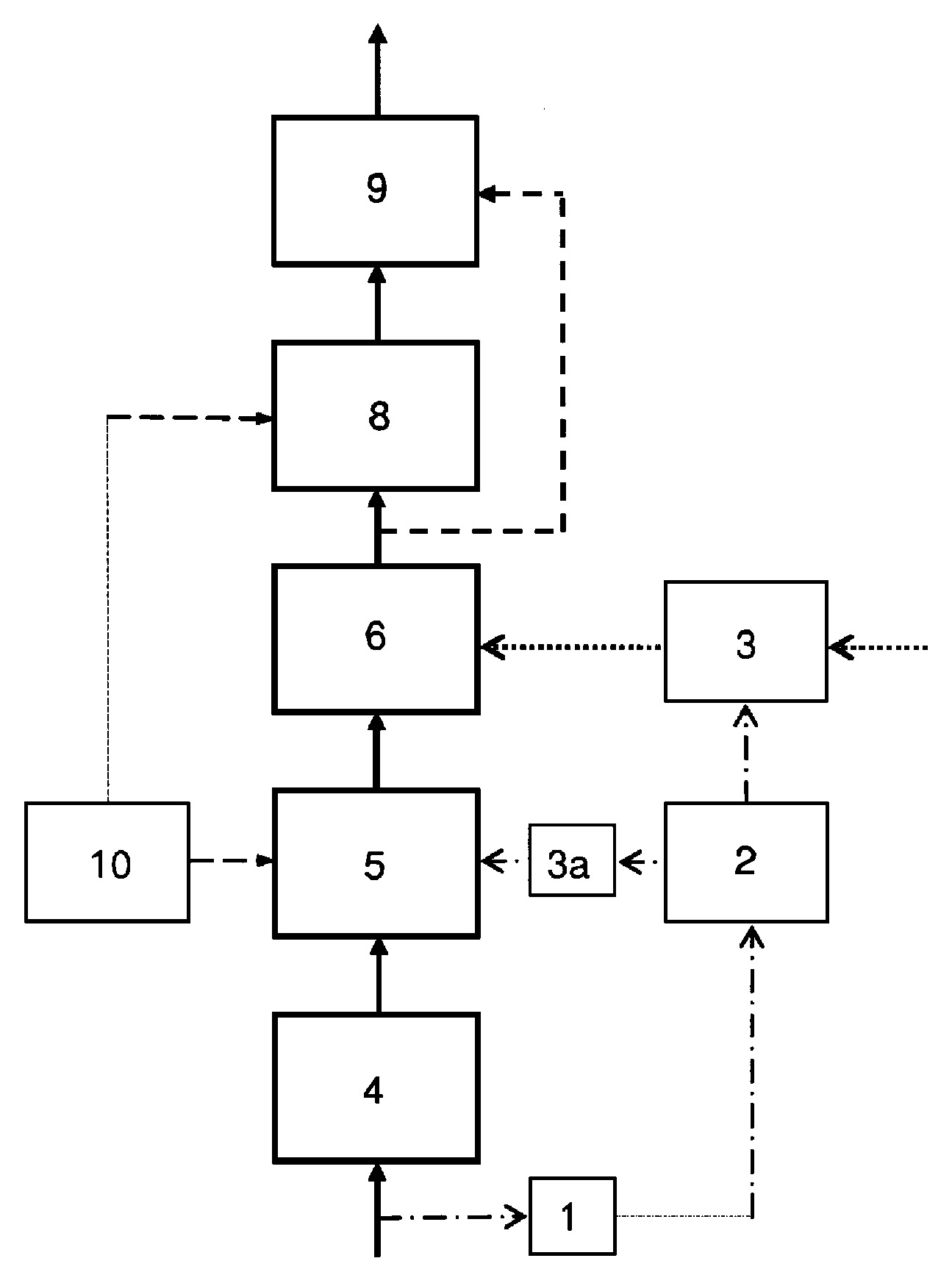

Przedmiotem zgłoszenia jest układ i sposób oczyszczania powietrza. Układ zawiera zestaw czujników (1) do pomiaru temperatury, stężenia cząstek aerozolowych i bioaerozolowych oraz stężenia zanieczyszczeń chemicznych. Na linii przesyłowej powietrza znajduje się filtr wstępnego oczyszczania powietrza (4), za którym umieszczony jest wentylator (5), który z kolei połączony jest linią przesyłową powietrza z wymiennikiem ciepła (6). Wymiennik ciepła (6) połączony jest linią przesyłową powietrza z modułem fotokatalitycznego oczyszczania powietrza (8) lub z filtrem zanieczyszczeń mikrobiologicznych (9). Zestaw czujników (1) połączony jest linią sygnałową z modułem sterowania (2), który połączony jest linią sygnałową z nastawnikiem prędkości obrotowej (3a) wentylatora (5) oraz z urządzeniem nastawczym temperatury i natężenia przepływu czynnika termodynamicznego (3) połączonym linią przesyłową czynnika termodynamicznego z wymiennikiem ciepła (6). Sposób oczyszczania powietrza polega na tym, że za pomocą zestawu czujników (1) do pomiaru temperatury, stężenia cząstek aerozolowych i bioaerozolowych oraz stężenia zanieczyszczeń chemicznych mierzy się temperaturę powietrza, stężenie cząstek aerozolowych i bioaerozolowych i stężenie zanieczyszczeń chemicznych. Wartości porównuje się w module sterowania (2) z zadanymi wartościami i za pomocą nastawnika prędkości obrotowej (3a) ustawia się prędkość obrotową wentylatora (5). Za pomocą urządzenia nastawczego temperatury i natężenia przepływu czynnika termodynamicznego (3) nastawia się temperaturę i natężenie przepływu czynnika termodynamicznego doprowadzanego do wymiennika ciepła (6). Następnie powietrze doprowadza się za pomocą wentylatora (5) na filtr wstępnego oczyszczania powietrza (4), na którym usuwa się grube cząstki aerozolowe i bioaerozolowe o wielkościach. Za pomocą wymiennika ciepła (6) ogrzewa albo schładza się powietrze i kieruje się do modułu fotokatalitycznego oczyszczania powietrza (8), w którym usuwa się zanieczyszczenia organiczne lub kieruje się na filtr zanieczyszczeń mikrobiologicznych (9), w którym usuwa się zanieczyszczenia mikrobiologiczne i odprowadza się poza układ do oczyszczania powietrza.
