Układ przygotowania powietrza, zwłaszcza w instalacjach wytwarzających ozon

Abstract

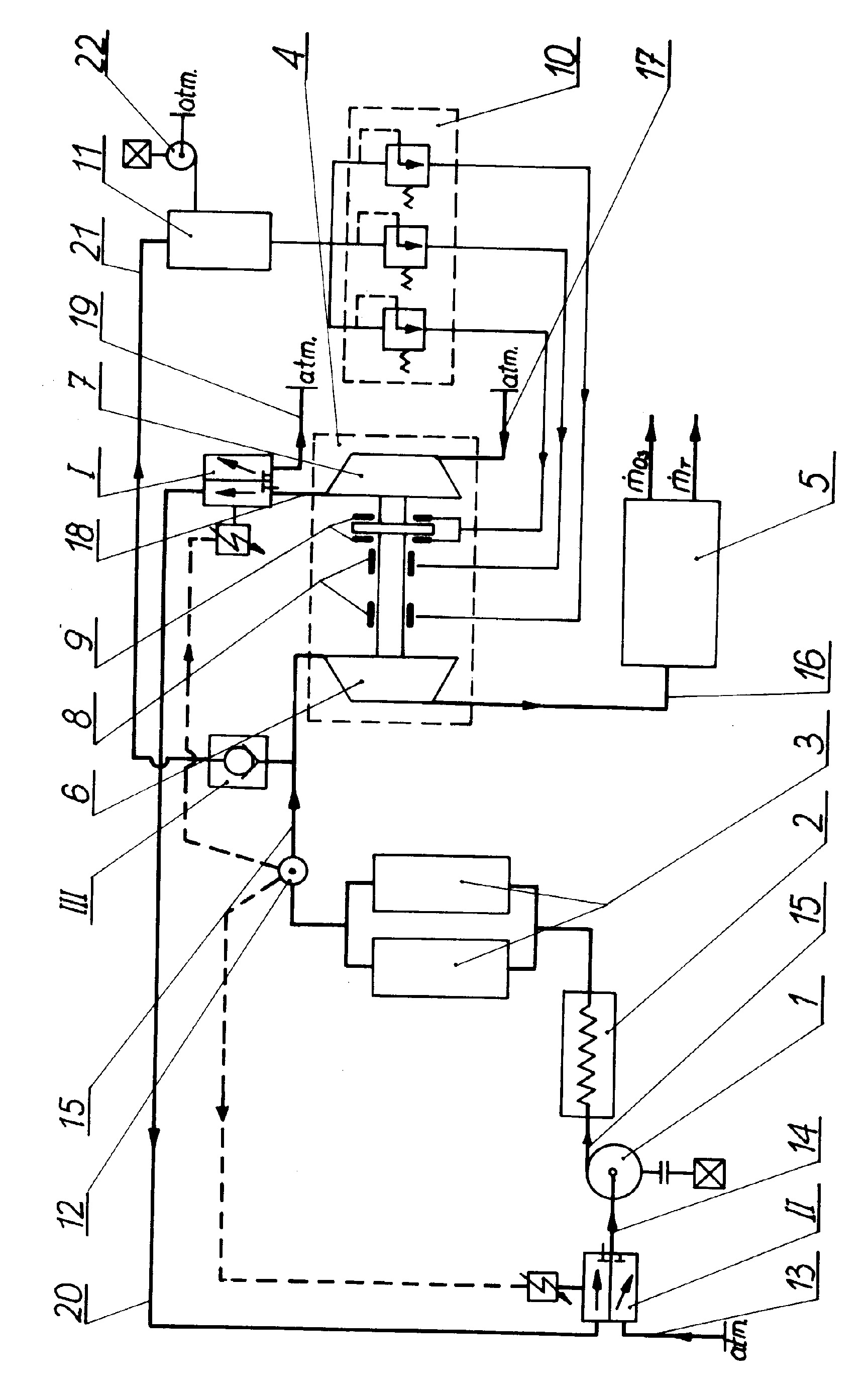

Układ przygotowania powietrza, zwłaszcza w instalacjach wytwarzających ozon, składa się z turbiny (6), która połączona jest wspólnym wałem ze sprężarką wirową (7) i tworzą zespół wirnikowy turbozespołu rozprężającego (4), ułożyskowany w poprzecznych łożyskach (8) powietrznych i wzdłużnych łożyskach (9) powietrznych, zaś sprężarka wirnikowa turbozespołu po stronie wlotowe połączona jest z atmosferą, a po stronie wylotowej połączona jest z przewodem, na którym umieszczony jest zawór rozdzielczy (I) trójdrogowy, dwupołożeniowy, z obrotowym suwakiem roboczym napędzanym elektrycznie, w jednym z położeń łączącym wylot sprężarki wirowej z atmosferą, w drugim zaś wylot sprężarki, poprzez pomocniczy przewód tłoczny (20), z zaworem rozdzielczym (II) trójdrogowym, dwupołożeniowym z obrotowym suwakiem roboczym napędzanym elektrycznie, łączącym w jednym z położeń pomocniczy przewód tłoczny (20) z przewodem ssawnym sprężarki głównej, w drugim zaś przewód ssawny sprężarki głównej z atmosferą, zawory (I i II) sterowane są impulsami generowanymi przez czujnik ciśnienia (12) umieszczony w przewodzie głównym tłocznym (15) pomiędzy osuszaczem (3), a zaworem upustowym (III).
