Dwuwalcowa klatka walcownicza, zwłaszcza do walcowania poprzecznego, wzdłużnego oraz dzielenia bezodpadowego

Alternative title
Twin roll cage mill, especially for transverse rolling, longitudinal and sharing without waste
Type
Patent
Subtype
Invention
Authors/Creators
;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2011
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.395433
Abstract PL

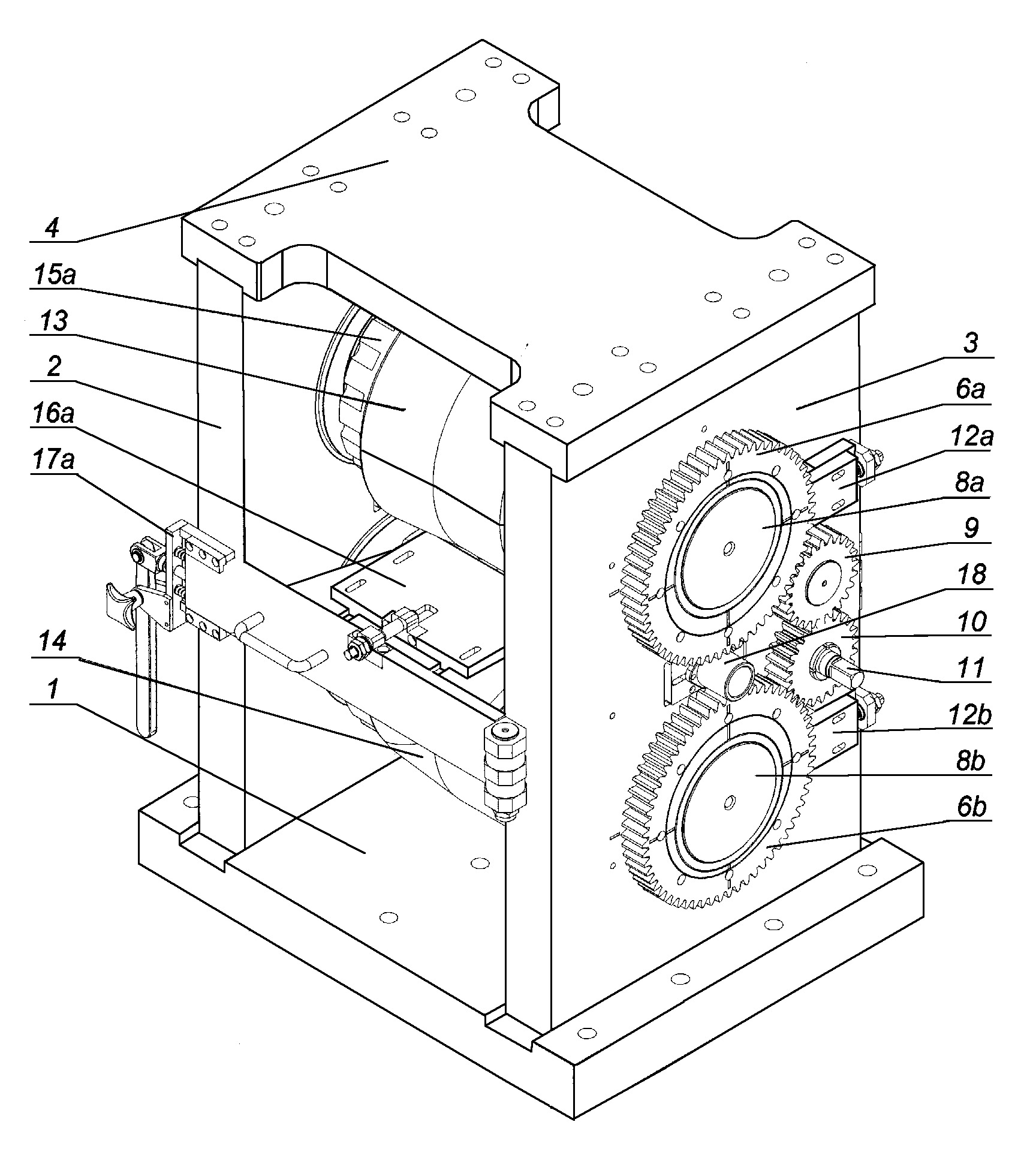

Dwuwalcowa klatka walcownicza, zwłaszcza do walcowania poprzecznego, wzdłużnego oraz dzielenia bezodpadowego, składająca się z kół zębatych oraz tulei ślizgowych, charakteryzuje się tym, że na płycie (1) dolnej posadowiony jest stojak (2) lewy oraz stojak (3) prawy, które od góry połączone są ze sobą płytą (4) spinającą, zaś w stojaku (2) lewym oraz stojaku (3) prawym osadzone są cztery jednakowe tuleje ślizgowe, w których umieszczone są mimośrodowe koła (6a), (6b), zębate, które zazębione są z kołem (9) zębatym pośrednim i kołem (10) zębatym napędowym zamocowanym na wałku (11) napędowym, natomiast wewnątrz mimośrodowych kół (6a), (6b), zębatych osadzone są wewnętrzne tuleje ślizgowe, w których znajdują się wały (8a) i (8b) główne, na obwodzie wału (8a) głównego, w jego środkowej części umieszczony jest roboczy segment (13) górny do dzielenia bezodpadowego, zaś na obwodzie wału (8b) głównego, w jego środkowej części umieszczony jest roboczy segment (14) dolny do dzielenia bezodpadowego, przy czym roboczy segment (13) górny i roboczy segment (14) dolny przymocowane są do wałów (8a) i (8b) głównych przy pomocy czterech jednakowych nakrętek (15a), dociskowych, zaś w stojaku (3) prawym, pomiędzy wałami (8a) i (8b) osadzony jest podajnik wsadu.
Date of filing with the Polish Patent Office or with the competent office abroad
2011-06-24
Date of publication in ‘WUP’ or equivalent foreign bulletin
2013-12-31
Exclusive right number
Pat.215512
Statistics
1Views
43Downloads
Tofil, A., Pater, Z., & Tomczak, J. (2011). Dwuwalcowa klatka walcownicza, zwłaszcza do walcowania poprzecznego, wzdłużnego oraz dzielenia bezodpadowego. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17922
