Szybkoobrotowe elektrowrzeciono szlifierskie

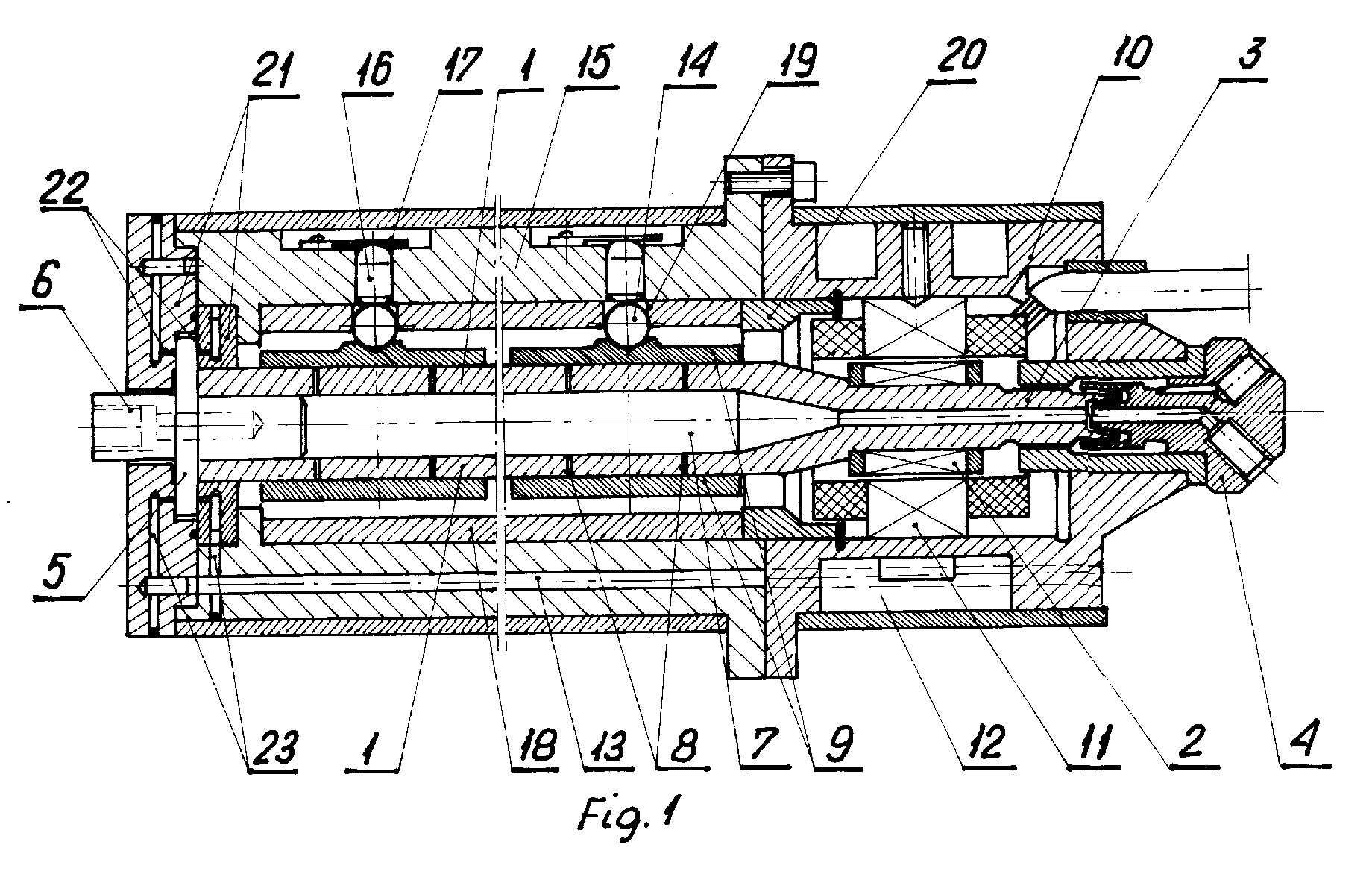

Szybkoobrotowe elektrowrzeciono charakteryzuje się tym, że wałek (1) ma wewnętrzny, centralny, stopniowany otwór (7) zamknięty od strony tarczy oporowej (5) o mniejszej średnicy od strony silnika, zasilany sprężonym powietrzem poprzez głowicę (4) zasilającą umieszczoną w korpusie (10) silnika elektrycznego, mający na większej średnicy zewnętrznej przelotowe, promieniowe otwory (8) wykonane w dwóch rzędach w każdej ze stref panewek (9) segmentowych łożysk poprzecznych. Wirnik (2) silnika elektrycznego umieszczony jest na wałku (1) wrzeciona po przeciwnej stronie tarczy oporowej (5) i końcówki cylindrycznej (6) służącej do mocowania ściernicy, która przylega do tarczy oporowej (5).

Date of filing with the Polish Patent Office or with the competent office abroad

1989-12-30

Date of publication in ‘WUP’ or equivalent foreign bulletin

1993-07-30

Exclusive right number

Pat.161648

Statistics

5Views

27Downloads

Fijałkowski, S., Lutek, K., Adach, T., Rubaszko, S., Czubiński, K., & Milczek, T. (1989). Szybkoobrotowe elektrowrzeciono szlifierskie. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17357
