Narzędzie spiralne do walcowania poprzecznego wielokrotnego wyrobów typu kula

Abstract

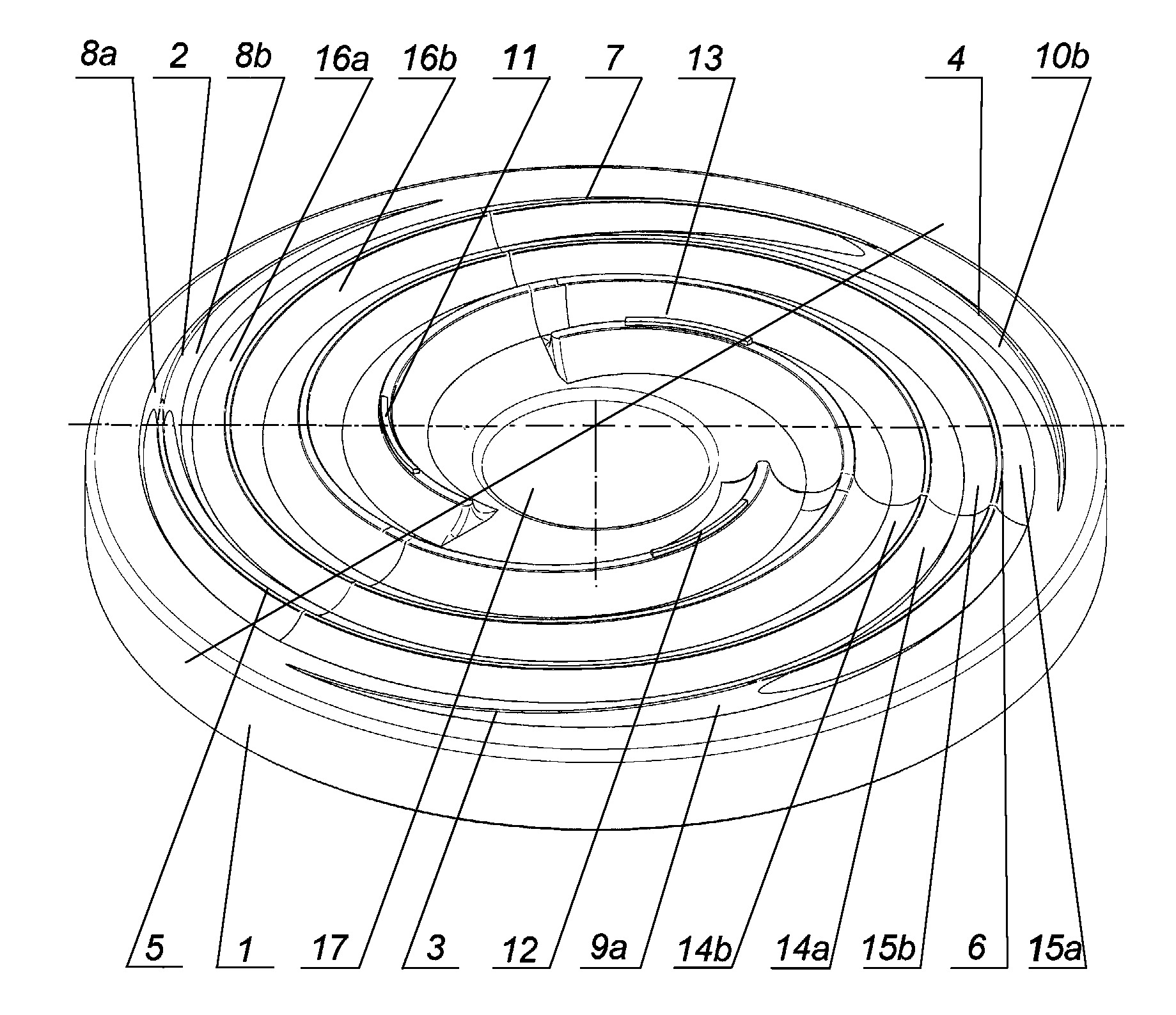

Narzędzie spiralne do walcowania poprzecznego, wielokrotnego wyrobów typu kula, składające się z tarczy oraz piasty, charakteryzuje się tym, że na powierzchni czołowej tarczy (1), w pobliżu zewnętrznej średnicy, znajdują się trzy klinowe występ (2, 3, 4) spiralne o kształcie klinów, rozmieszczone symetrycznie na powierzchni tarczy (1), stopniowo zwiększające swoją wysokość i szerokość, przy czym kąt rozwarcia i kąt pochylenia klinowych powierzchni bocznych jest stały, zaś za klinowymi występami (2, 3, 4) spiralnymi znajdują się kształtowe występy (5, 6, 7) spiralne o wklęsłych powierzchniach (14a, 14b, 15a, 15b, 16a, 16b) bocznych, które tworzą wykrój w kształcie walcowanych kul o promieniu równym promieniowi kształtowanej kuli, przy czym kształtowe występy (5, 6, 7) spiralne stopniowo zwiększają swoją szerokość i wysokość, zaś na końcowych odcinkach, w części środkowej, na kształtowych występach (5, 6, 7) spiralnych znajdują się dodatkowe występy (11, 12, 13) rozdzielające ukształtowane kule od półfabrykatów, natomiast za kształtowymi występami (5, 6, 7) spiralnymi, w osi tarczy (1) znajduje się otwór (17) o średnicy większej od średnicy kształtowanych kul. Na powierzchniach bocznych występów (2, 3, 4) spiralnych w kształcie klinów znajdują się nacięcia. Na powierzchni czołowej tarczy (1) znajduje się więcej niż jeden występ spiralny w kształcie klina.
