Układ sterowanego bipolarnego źródła prądowego

Abstract

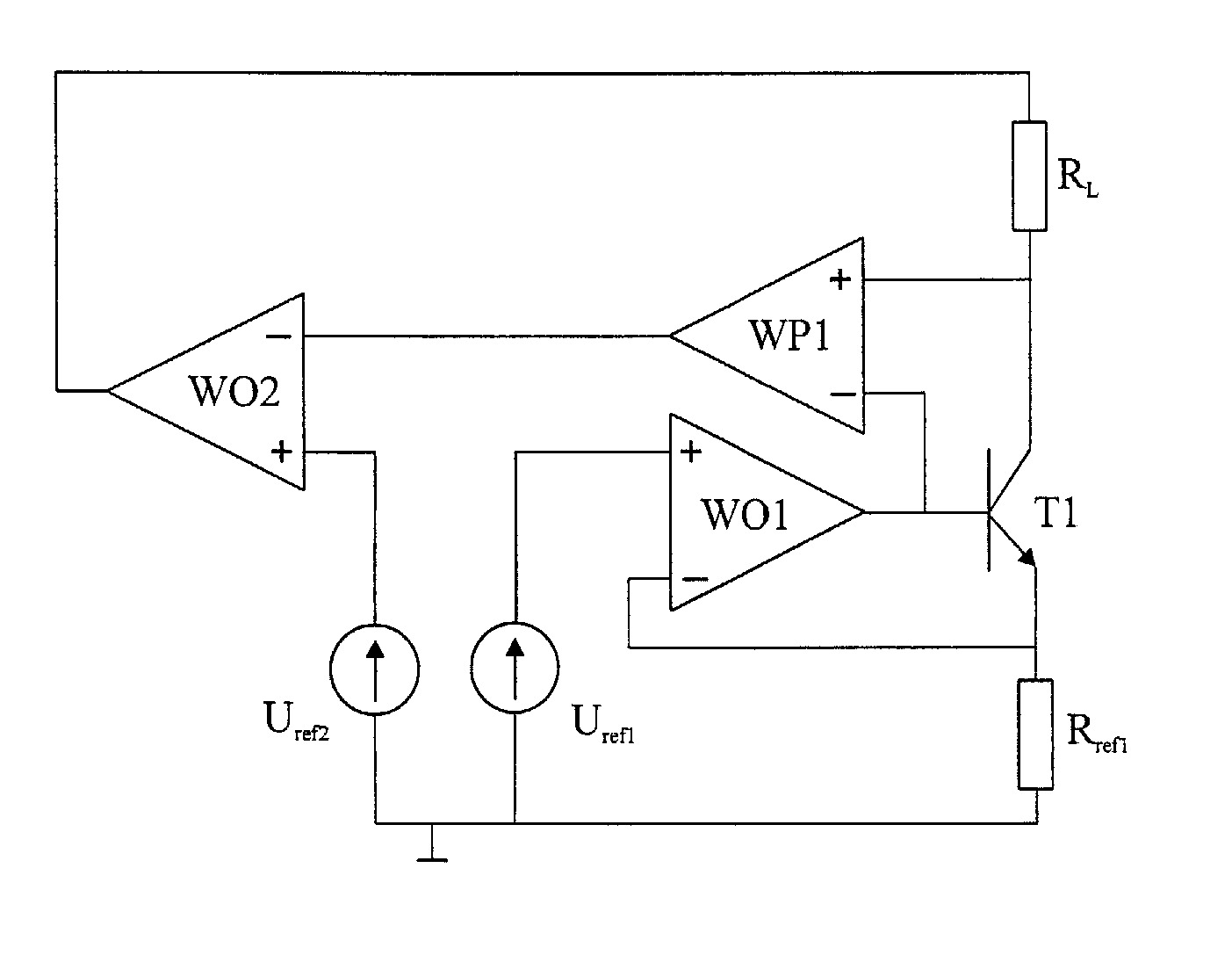

Układ sterowanego bipolarnego źródła prądowego, w którym zacisk pierwszy źródła napięcia referencyjnego pierwszego jest połączony z wejściem nieodwracającym wzmacniacza operacyjnego pierwszego, wejście odwracające wzmacniacza operacyjnego pierwszego jest połączone z pierwszym zaciskiem rezystora referencyjnego i emiterem tranzystora bipolarnego, baza tranzystora bipolarnego jest połączona z wyjściem wzmacniacza operacyjnego pierwszego zaś kolektor tranzystora bipolarnego jest połączony z pierwszym zaciskiem rezystora obciążenia oraz drugi zacisk źródła napięcia referencyjnego pierwszego jest połączony z drugim zaciskiem rezystora referencyjnego i drugim zaciskiem źródła napięcia referencyjnego drugiego charakteryzuje się tym, że pierwszy zacisk źródła (Uref2) napięcia referencyjnego drugiego jest połączony z wejściem nieodwracającym wzmacniacza (WO2) operacyjnego drugiego, którego wyjście jest połączone z drugim zaciskiem rezystora (RL) obciążenia, baza tranzystora (T1) bipolarnego jest połączona z wejściem odwracającym wzmacniacza (WP1) pomiarowego, kolektor tranzystora (T1) bipolarnego jest połączony z wejściem nieodwracającym wzmacniacza (WP1) pomiarowego zaś wyjście wzmacniacza (WP1) pomiarowego jest połączone z wejściem odwracającym wzmacniacza (WO2) operacyjnego drugiego.
