Mechanizm wychylania tablic reklamowych i ich obrotu, i ich odchylania, i ich podnoszenia

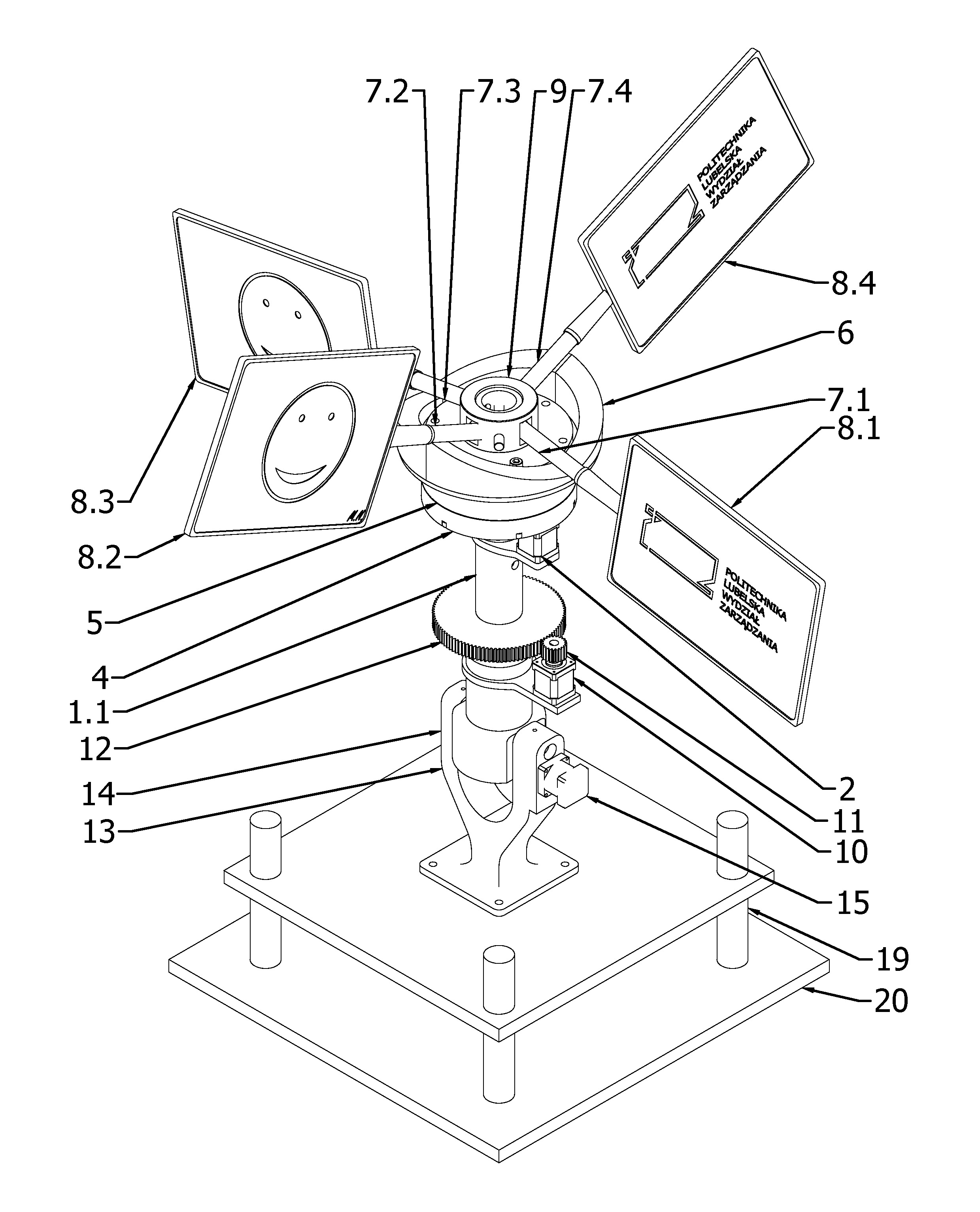

Przedmiotem zgłoszenia jest mechanizm wychylania tablic reklamowych i ich obrotu, i ich odchylania, i ich podnoszenia, który zawiera słup (1.1), do którego zamocowany jest silnik elektryczny (2). Charakteryzuje się on tym, że na wale silnika elektrycznego (2), ułożonego równolegle do słupa (1.1) zamocowane jest pierwsze zewnętrzne koło zębate zazębione z wewnętrznym kołem zębatym (4), w osi którego znajduje się słup (1). Wewnętrzne koło zębate (4) połączone jest nieobrotowo swoją górną podstawą z dolną podstawą pierwszej tulei (5) ułożyskowanej na słupie (1.1), której górna podstawa połączona jest z dolną podstawą tulei krzywkowej (6), w osi której znajduje się słup (1.1). Górna powierzchnia tulei krzywkowej (6) jest powierzchnią krzywkową, z którą styka się powierzchnia boczna pręta (7.1, 7.2, 7.3, 7.4). Na jego pierwszym końcu zamocowana jest na stałe tablica reklamowa (8.1, 8.2, 8.3, 8.4). Drugi koniec pręta (7.1, 7.2, 7.3, 7.4) zamocowany jest za pomocą zawiasu znajdującego się w tulei mocującej (9), która zamocowana jest nieobrotowo na słupie (1.1). Słup (1.1) zamocowany jest dolną częścią współosiowo i obrotowo w dolnym słupie, do którego zamocowany jest drugi silnik elektryczny (10) o osi wału ułożonej równolegle do osi słupa (1.1) i osi drugiego słupa. Na wale drugiego silnika elektrycznego (10), zamocowane jest drugie koło zębate (11) zazębione z trzecim kołem zębatym (12) zamocowanym współosiowo i nieobrotowo do słupa (1.1). Drugi słup (1.2) zamocowany jest w podstawie (13) mechanizmu posiadającej dwa równoległe ramiona, pomiędzy którymi zamocowany jest uchylnie uchwyt (14), który połączony jest z podstawą (13) za pomocą trzpieni, zamocowanych współosiowo w bocznych ścianach uchwytu (14) i zamocowanych obrotowo w otworach znajdujących się w podstawie (13), tudzież do bocznej ściany podstawy (13) zamocowany jest trzeci silnik elektryczny (15) z wałem znajdującym się w wybraniu ściany bocznej podstawy (13), przy czym do wału trzeciego silnika elektrycznego (15) zamocowane jest koło ze znajdującym się od strony jego podstawy trzpieniem, ułożonym niewspółosiowo do osi koła, natomiast trzpień znajduje się w rowku prowadzącym znajdującym się w ścianie bocznej uchwytu (14), zaś dłuższe ściany rowka prowadzącego są ułożone wzdłuż osi dolnego słupa. Podstawa (13) zamocowana jest za pomocą siłownika i słupów prowadzących (19) do drugiej podstawy (20).

Date of filing with the Polish Patent Office or with the competent office abroad

2023-12-19

Date of publication in ‘WUP’ or equivalent foreign bulletin

2025-05-19

Exclusive right number

Pat.247139

Statistics

3Views

25Downloads

Skowron, Ł., Gąsior, M., Bis, J., Sulimierska, A., Szymoniuk, B., Pylak, K., & Maciaszczyk, M. (2023). Mechanizm wychylania tablic reklamowych i ich obrotu, i ich odchylania, i ich podnoszenia. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18550
