Zawór zwrotny sterowany magnesem stałym

Alternative title
Permanent magnet controlled non-return valve
Type
Patent
Subtype
Utility model
Authors/Creators
;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2015
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/W.123910
Abstract PL

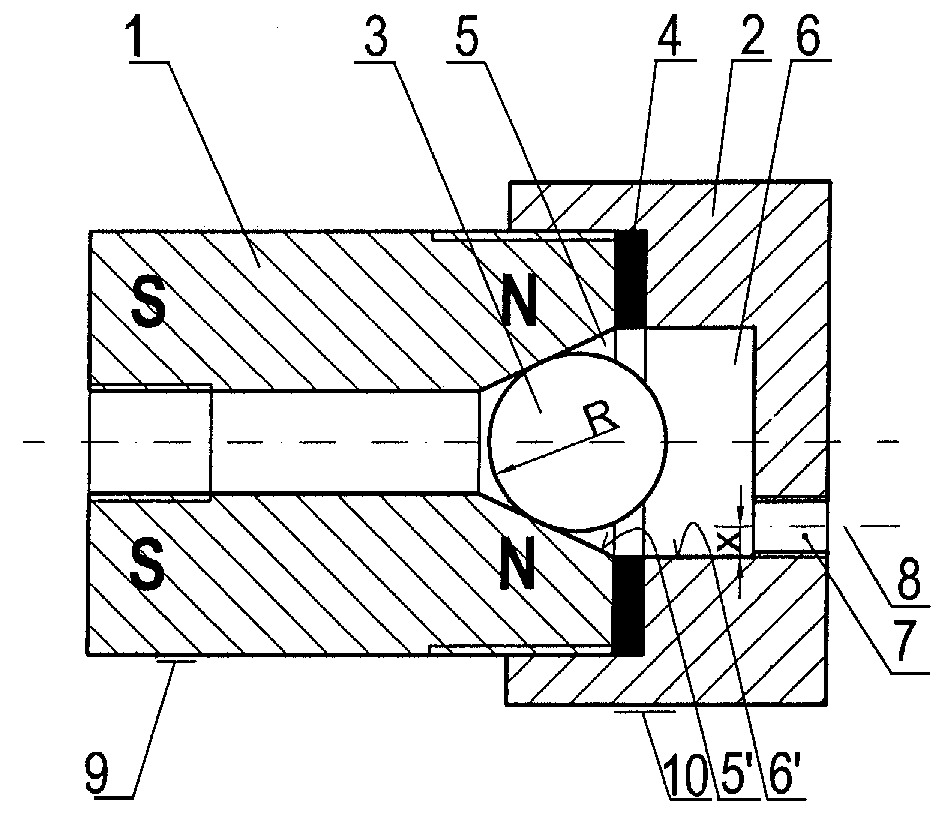

Zawór zwrotny zbudowany jako komora z otworami wlotowym i wylotowym do podłączenia instalacji aparatury laboratoryjnej, gdzie komora od strony otworu wlotowego wykonana jest w korpusie, który jest magnesem stałym i gdzie wewnątrz tej komory umieszczona jest ferromagnetyczna kulka, charakteryzuje się tym, że korpus (1) zaworu na jednym końcu posiada nacięty gwint i połączony jest z pokrywą (2), która posiada nacięty gwint wewnętrzny, przez wzajemne skręcenie obu elementów (1, 2) ze sobą, a pomiędzy czołowymi powierzchniami tych elementów (1, 2) jest podkładka dystansowo - uszczelniająca (4). Ponadto przelotowy otwór w korpusie (1) skierowany ku pokrywie (2) jest rozwiercony powierzchnią stożkową (5'), a w pokrywie (2) jest cylindryczne wybranie (6) i w zmontowanym zaworze powierzchnia stożkowa (5') i cylindryczne wybranie (6) tworzą komorę (5). Dodatkowo otwór wylotowy (7) wykonany jest w pokrywie (2) tak, że minimalna odległość (x) jego osi (8) od wewnętrznej powierzchni (6') wybrania (6) jest mniejsza niż promień (R) ferromagnetycznej kulki (3). Otwór wlotowy do korpusu (1) i otwór wylotowy (7) z pokrywy (2) są nagwintowane. Korpus (1) i pokrywa (2) posiadają powierzchnie moletowane (9, 10).
Date of filing with the Polish Patent Office or with the competent office abroad
2015-03-20
Date of publication in ‘WUP’ or equivalent foreign bulletin
2017-04-28
Exclusive right number
Ru.069031
Parafiniuk, S., Kocira, S., Zubrzycki, J., & Świć, A. (2015). Zawór zwrotny sterowany magnesem stałym. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18119
