Stanowisko do badań udarowych tkanek miękkich

Abstract

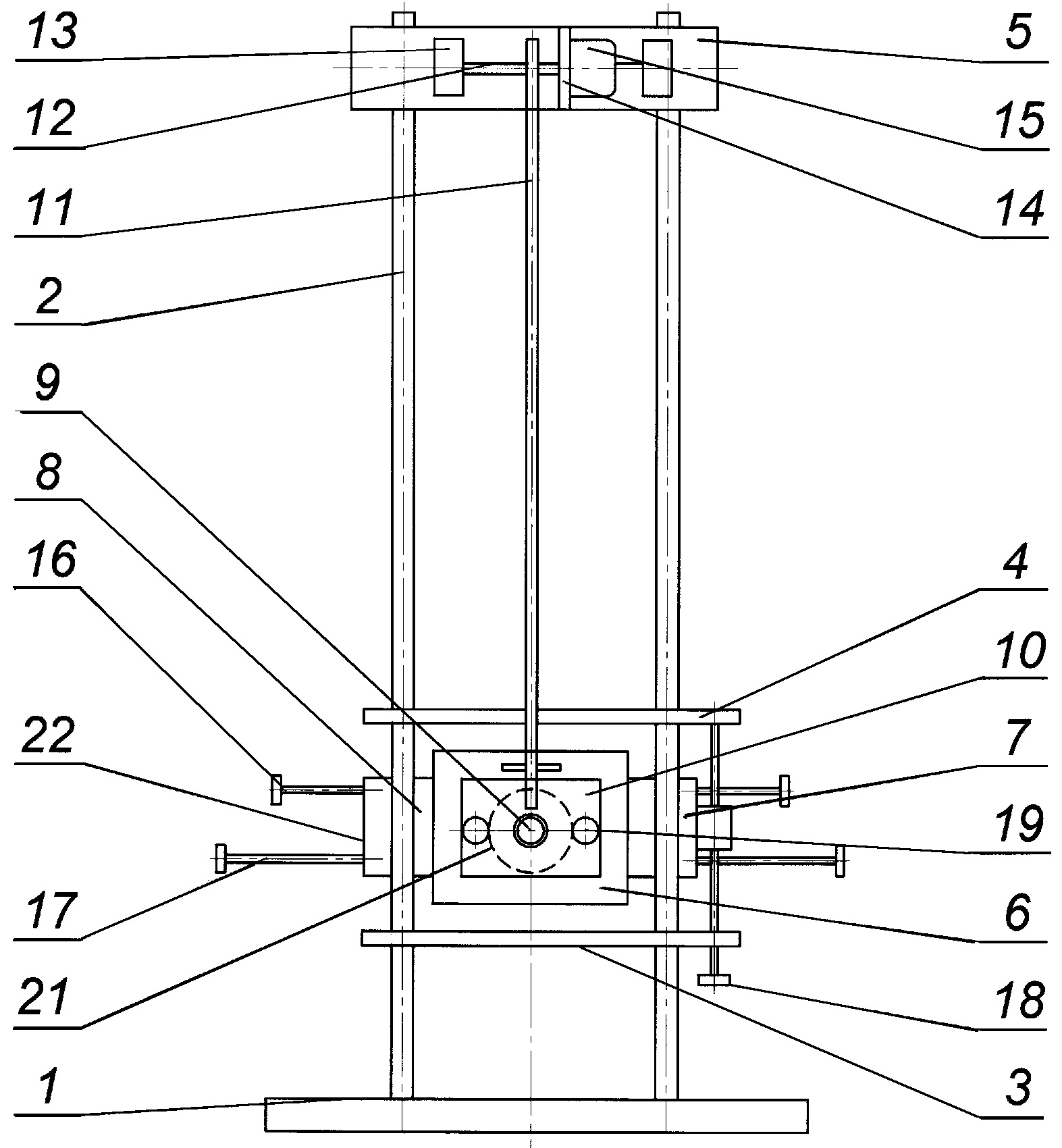

Stanowisko do badań udarowych tkanek miękkich, zwłaszcza roślinnych, składające się z czujnika siły, czujnika przemieszczenia kątowego, śrub przesuwu oraz kolumn charakteryzuje się tym, że do podstawy (1) przymocowane są dwie jednakowe kolumny (2) pionowe, na których w dolnej części osadzony jest łącznik (3) dolny, zaś powyżej łącznika (3) dolnego na kolumnach (2) w środkowej części osadzony jest łącznik (4) środkowy, natomiast w górnej części kolumn (2) osadzony jest łącznik górny, przy czym pomiędzy łącznikiem (3) dolnym, a łącznikiem (4) środkowym osadzona jest przesuwnie na kolumnach (2) głowica (22) pomiarowa, natomiast do łącznika górnego przymocowana jest belka (5) górna, do której przymocowane są podpory (13) łożysk, zaś w podporach (13) łożysk osadzona jest oś (12) wahadła, na której w środkowej części osadzone jest ramię (11) wahadła, ponadto pomiędzy ramieniem (11) wahadła, a podporą (13) łożyska osadzona jest na osi (12) wahadła podpora (14) czujnika wraz z czujnikiem (15) przemieszczenia kątowego ramienia (11) wahadła.
