Urządzenie do chłodzenia silnika spalinowego i wytwarzania energii elektrycznej

Abstract

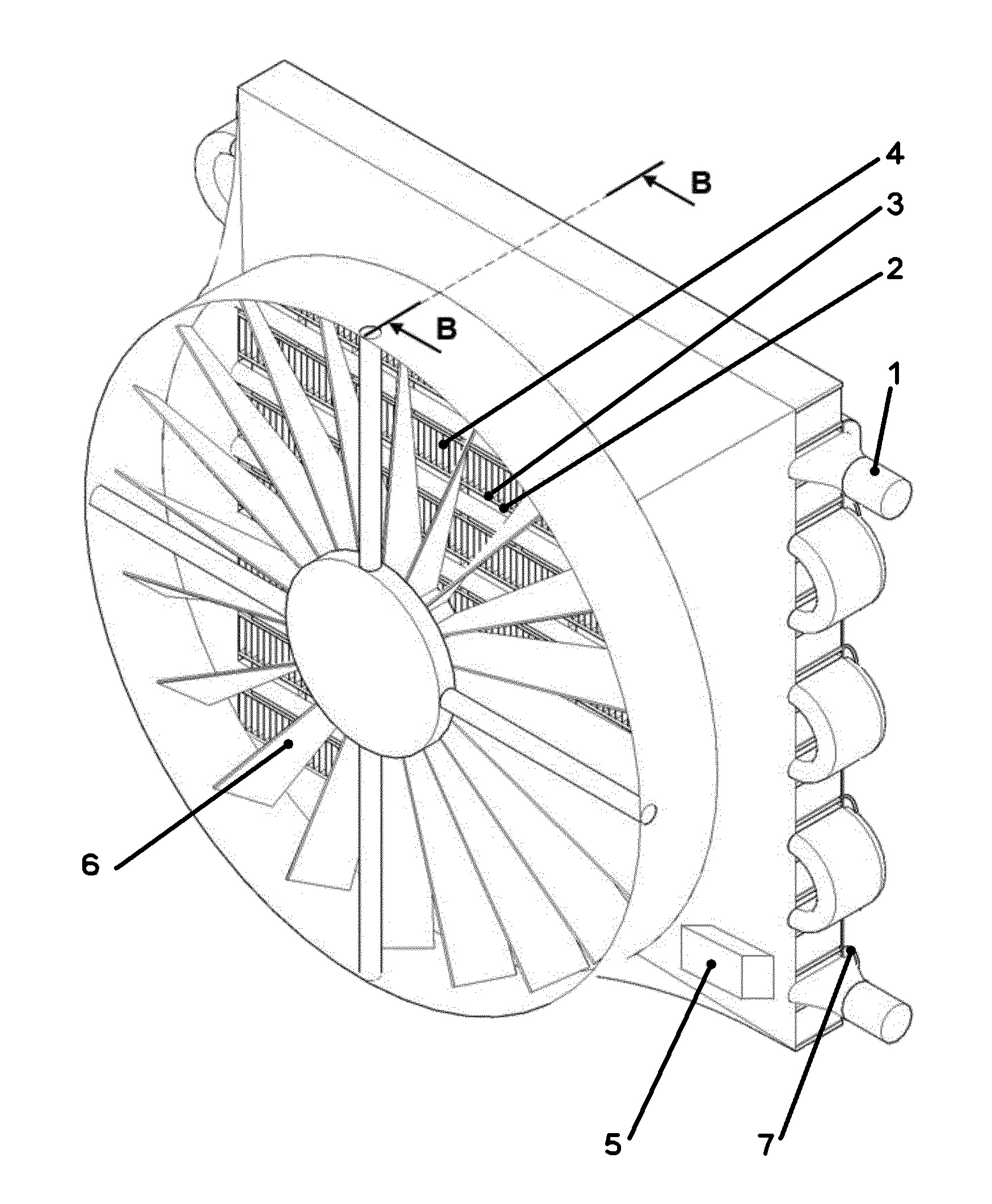

Przedmiotem zgłoszenia jest urządzenie do chłodzenia silnika spalinowego i wytwarzania energii elektrycznej posiadające rurę cieczy chłodzącej, wentylator, ogniwa Peltiera i konwerter napięcia. Charakteryzuje się on tym, że składa się z rury (1) miedzianej z przepływającą nagrzaną cieczą chłodzącą, której przekrój poprzeczny obydwu końców ma kształt pierścienia. Przekrój poprzeczny pomiędzy jej końcami ma dwa równoległe boki połączone wycinkami pierścienia. Rura (1) ma kształt meandryczny, składający się z równoległych, prostych odcinków połączonych łukami oraz końce rury (1) ułożone są po tej samej stronie i równolegle do jej prostych odcinków i do każdej płaskiej powierzchni prostego odcinka rury (1) przyklejone są klejem termoprzewodzącym moduły Peltiera (2), stronami pochłaniającymi ciepło. Do stron modułów Peltiera (2) oddających ciepło przyklejony jest klejem termoprzewodzącym płaskownik (3) ze stopu aluminium, bokiem o większej powierzchni, który ułożony jest równolegle do prostego odcinka rury (1). Do przeciwległego boku płaskownika (3), prostopadle do niego, przytwierdzone są lamele (4) ze stopu aluminium. Moduły Peltiera (2) podłączone są do konwertera napięcia (5), tudzież po jednej stronie prostych odcinków rury (1) z zaokrągloną powierzchnią, będącej wlotem powietrza do urządzenia, nad każdą ich zaokrągloną powierzchnią znajduje się osłona (7) w postaci wygiętej w łuk blachy, przymocowanej do boków płaskowników (3) o mniejszej powierzchni, znajdujących się po obydwu stronach płaskich powierzchni każdego, prostego odcinka rury (1). Po drugiej stronie prostych odcinków rury (1) z zaokrągloną powierzchnią, będącej wylotem powietrza z urządzenia, zamocowany jest wentylator (6) osiowy ssący.
