But wentylowany i oczyszczający powietrze

Abstract

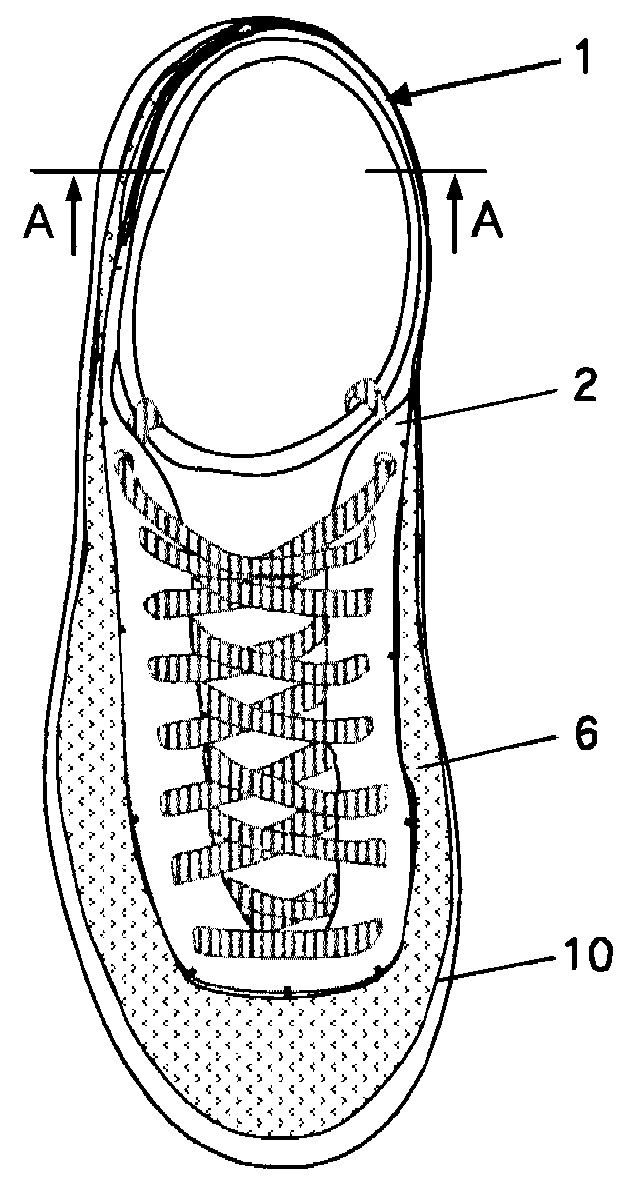

Przedmiotem zgłoszenia jest but wentylowany i oczyszczający powietrze. Charakteryzuje się on tym, że cholewka (1) składa się z zewnętrznej warstwy cholewki (2), wykonanej z materiału nieprzepuszczającego wody oraz z wewnętrznej warstwy cholewki wykonanej są z materiału przepuszczającego powietrze. Zewnętrzna warstwa cholewki (2) posiada otwory wentylacyjne, nad którymi znajduje się warstwa filtracyjna oraz membrana (6) wykonana z materiału przepuszczającego powietrze i nieprzepuszczającego wody i połączona z zewnętrzną warstwą cholewki (2) i z podeszwą (10). Pomiędzy zewnętrzną warstwą cholewki (2) a górną wewnętrzną warstwą cholewki znajduje się pusta przestrzeń cholewki i obydwie warstwy cholewki (2) połączone są ze sobą za pomocą dystansujących łączników rozmieszczonych w pustej przestrzeni cholewki. Dolna część zewnętrznej warstwy cholewki (2) zakończona jest klapą i połączona jest z podeszwą (10) na całym jej obwodzie, natomiast we wnętrzu podeszwy (10) wykonanej z elastycznego materiału znajduje się pusta przestrzeń podeszwy, która ograniczona jest od góry wewnętrzną warstwą cholewki i która połączona jest z pustą przestrzenią cholewki poprzez kanał zamykany klapą. W pustej przestrzeni podeszwy znajdują się wsporniki łączące podeszwę (10) i dolną wewnętrzną warstwę cholewki.
