Narzędzie stożkowo-spiralne, zwłaszcza do walcowania kul

Abstract

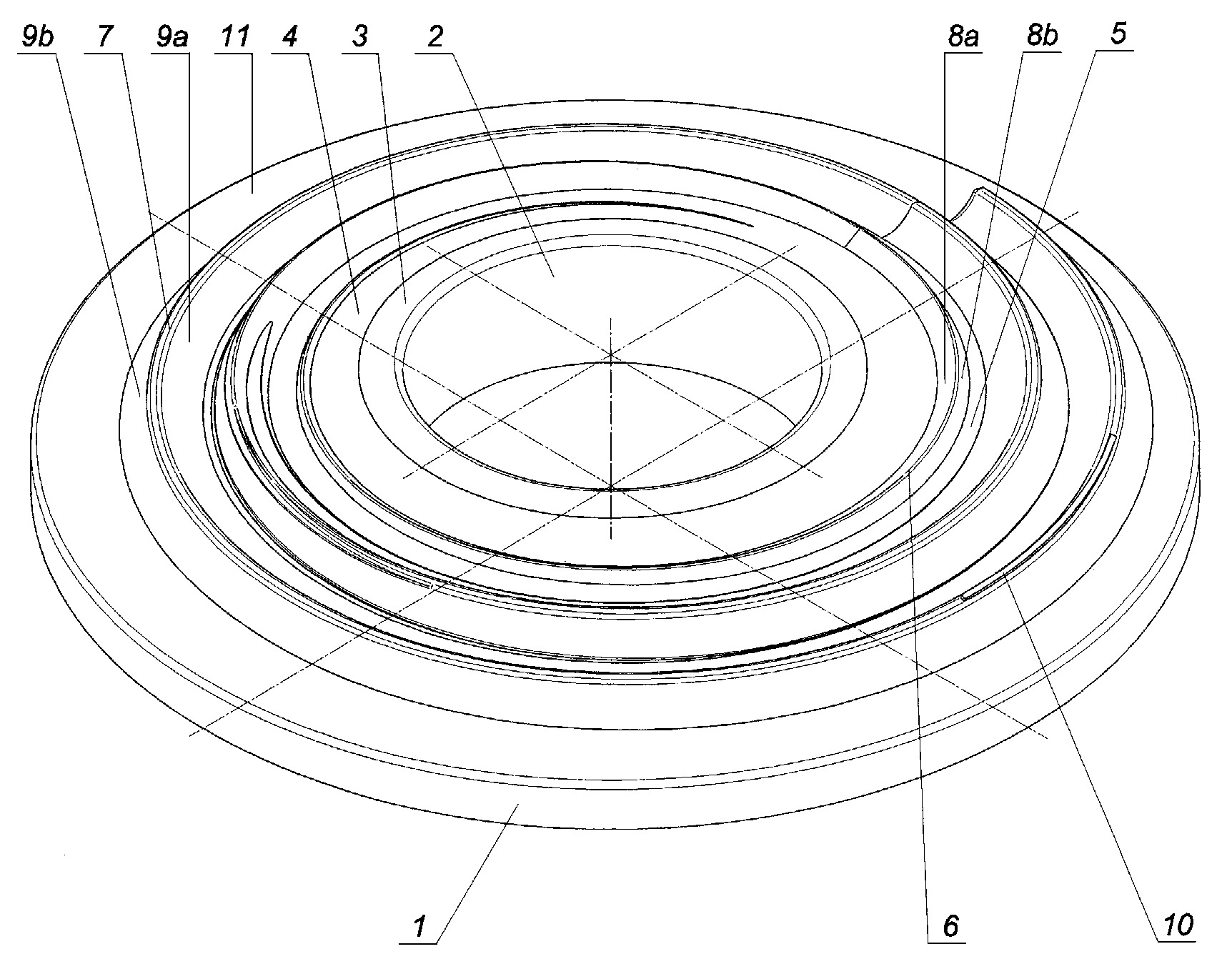

Narzędzie stożkowo - spiralne, zwłaszcza do walcowania kul, które ma kształt tarczy charakteryzuje się tym, że na powierzchni czołowej tarczy (1), w jej osi, wykonany jest otwór (2), za którym znajduje się stożkowa powierzchnia (3) zgniatająca, której tworząca pochylona jest pod stałym kątem w stosunku do powierzchni czołowej tarczy (1). Za stożkową powierzchnią (3) zgniatającą znajduje się stożkowa powierzchnia (4) wejściowa, której tworząca pochylona jest pod stałym kątem, zaś za stożkową powierzchnią (4) wejściową znajduje się stożkowa powierzchnia (5) robocza, na której znajduje się klinowy występ (6) spiralny o stałym kącie rozwarcia i stałym kącie pochylenia powierzchni (8a, 8b) bocznych, przy czym klinowy występ (6) spiralny stopniowo zwiększa swoją wysokość i szerokość, następnie za klinowym występem (6) spiralnym, na stożkowej powierzchni (5) roboczej, znajduje się kształtowy występ (7) spiralny o wklęsłych powierzchniach (9a, 9b) bocznych, które tworzą wykrój w kształcie walcowanych kul o promieniu równym promieniowi kształtowanej kuli, natomiast kształtowy występ (7) spiralny stopniowo zwiększa swoją szerokość i wysokość, zaś wykrój utworzony przez wklęsłe powierzchnie (9a, 9b) boczne nachylony jest pod stałym kątem w stosunku do powierzchni czołowej tarczy (1), przy czym kąt nachylenia wykroju równy jest kątowi pochylenia tworzącej stożkowej powierzchni (4) wejściowej.
