Zawór homogenizujący

Abstract

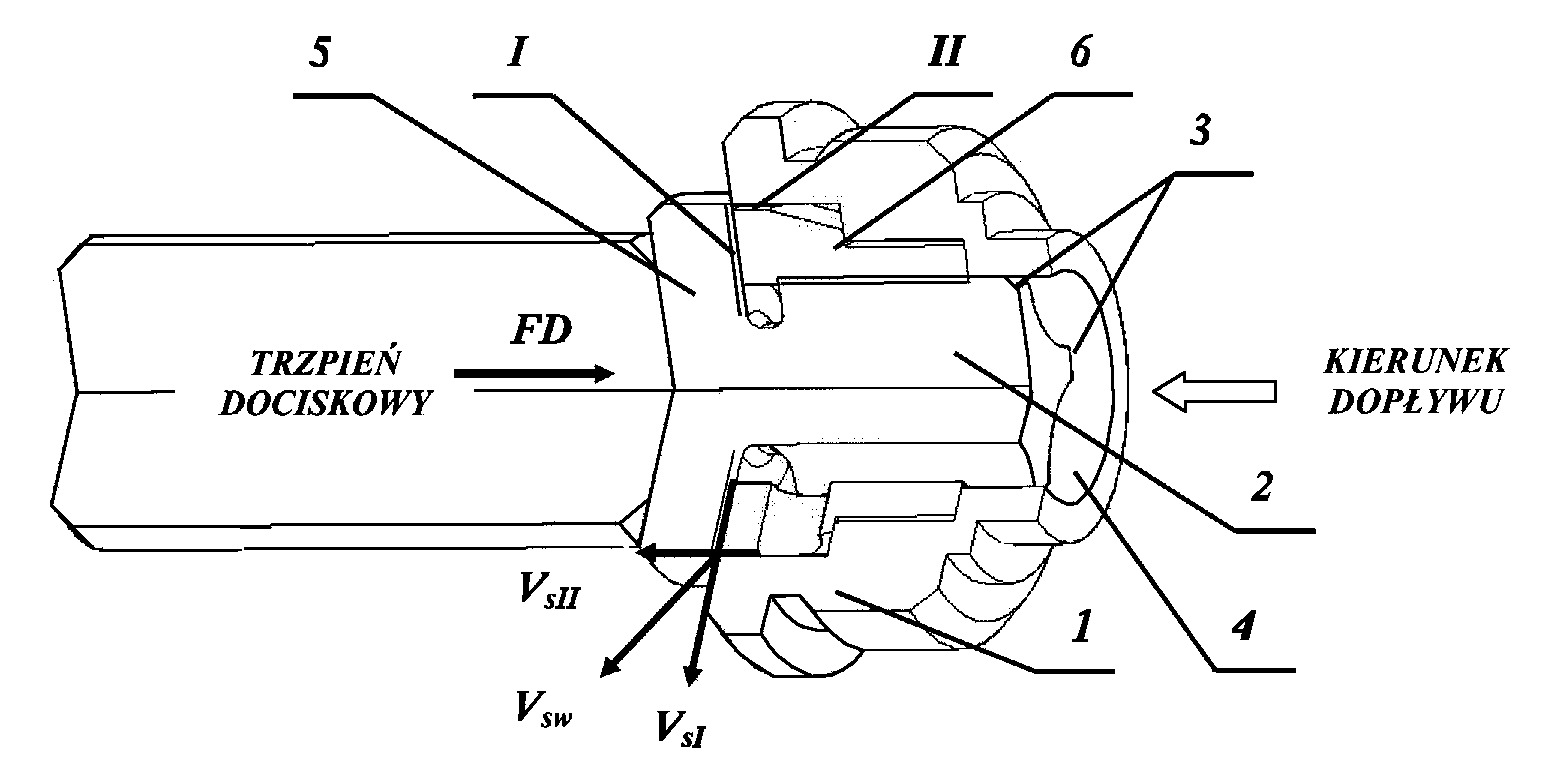

Zawór homogenizujący składający się z gniazda z cylindrycznym otworem przelotowym w korpusie zaworu i grzybka, charakteryzuje się tym, że posiada korpus (1), w którym znajduje się grzybek (2) posiadający trzpień kształtowy, którego zewnętrzne występy są prowadnicami (3), współpracującymi ślizgowo z powierzchnią (4) otworu centralnego znajdującego się wewnątrz korpusu (1), przy czym pomiędzy korpusem (1), a tarczą (5) grzybka (2) po stronie odpływowej tworzy się szczelina (I), zaś w korpusie (1) umieszczono kształtową tuleję (6) posiadającą otwory, której wewnętrzna powierzchnia jest przedłużeniem powierzchni (4) ślizgowej gniazda, a jej powierzchnia zewnętrzna z korpusem zaworu na części swojej wysokości tworzy szczelinę (II) połączoną przepływowo z otworem centralnym. Szczelina (II) jest skorelowana ze średnicą tarczy (5) grzybka (2) zaworu w taki sposób, że średnica grzybka (2) jest mniejsza, większa lub równa średnicy szczeliny (II). Szczeliny (I) i (II) są usytuowane względem siebie pod kątem prostym, lub mniejszym od kąta prostego.
