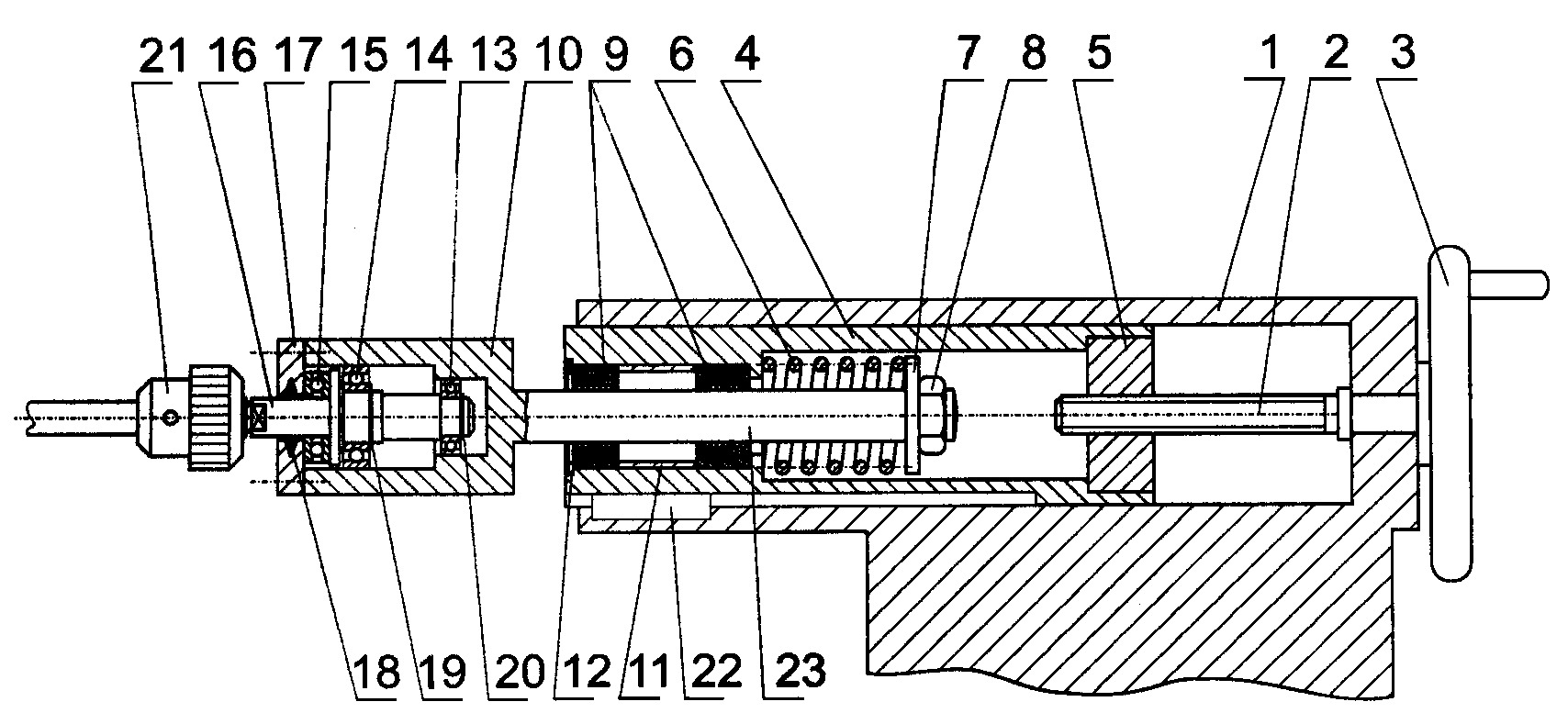

Konik obrabiarki przeznaczony do podpierania obrabianych przedmiotów zamocowanych we wrzecionie obrabiarki, składający się z korpusu, w którym z jednej strony znajduje się śruba trapezowa z nakrętką i pokrętłem, zaś z drugiej strony znajduje się uchwyt. Wewnątrz korpusu (1) umieszczona jest tuleja (4) przemieszczająca się liniowo, na której końcu od strony pokrętła (3) zamocowana jest nakrętka (5), zaś w części środkowej tulei (4) znajduje się wałek (23), na którym umieszczona jest sprężyna (6) spiralna, która jest podparta podkładką (7) z nakrętką (8) na końcu wałka (23), natomiast za sprężyną (6) na wałku (23) osadzone są łożyska (9) liniowe toczne rozdzielone tuleją (11) dystansową, a łożyska (9) zakończone są pierścieniem (12) osadczym, przy czym wałek (23) połączony jest z obudową, (10) wewnątrz której na łożysku (13) zamocowanym pierścieniem (20) osadczym, a łożysku (14) pierścieniem (19) osadczym i łożysku (15) oporowym zamocowany jest wałek (16), zaś obudowa (10) zamknięta jest pokrywą (17) z uszczelnieniem (18), a na końcu wałka (16) znajduje się uchwyt (21). Od strony obudowy (10) w korpusie (1) wykonany jest wpust (22), który nie pozwala na obrót tulei (4) podczas pracy konika.
