Interaktywny model 3D budynku kaplicy

Alternative title
Interactive 3D model of the chapel building
Type
Patent
Subtype
Invention
Authors/Creators
;;;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2020
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.435308
Abstract PL

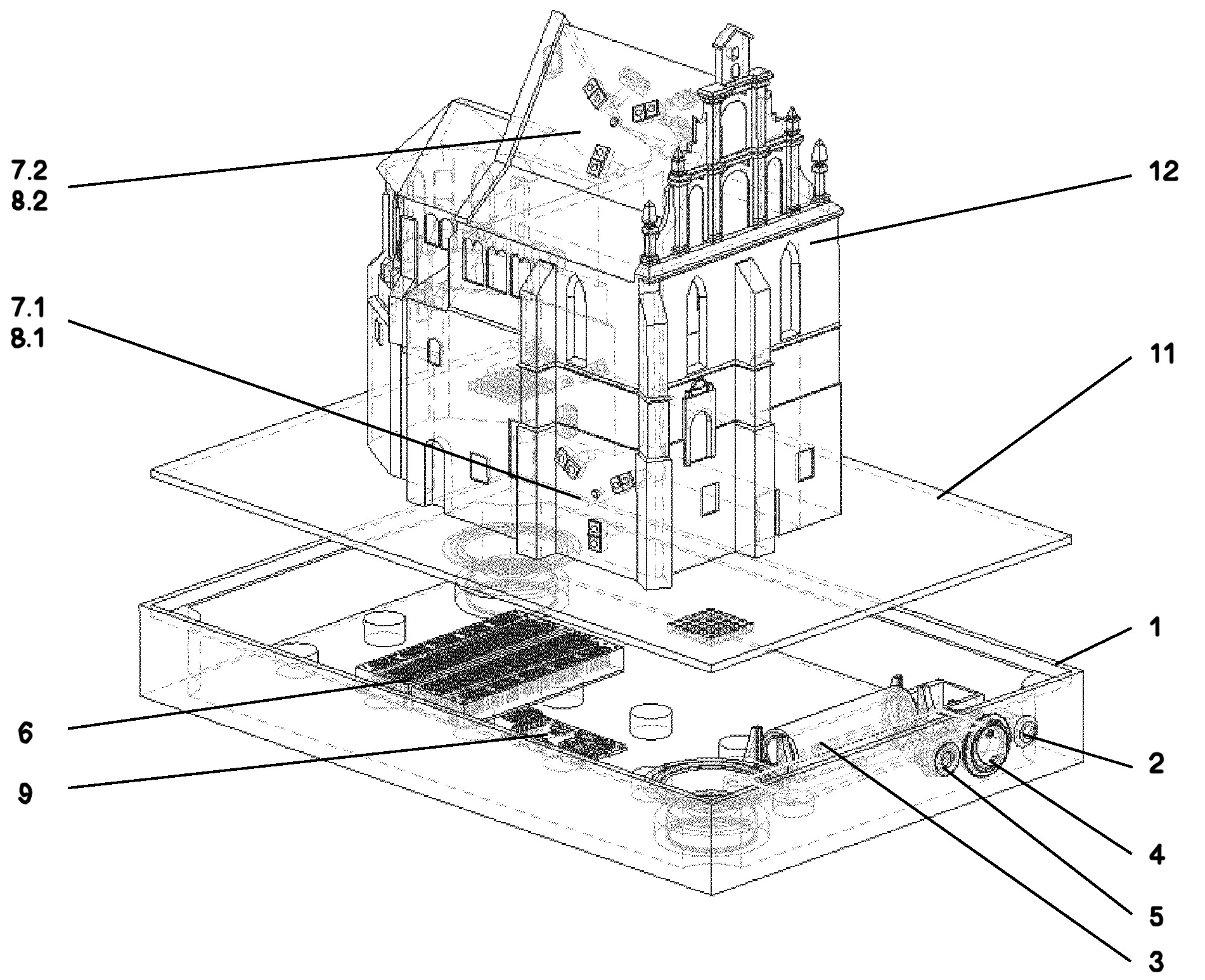

Przedmiotem zgłoszenia jest interaktywny model 3D budynku kaplicy posiadający bryłę budynku, składa się z kasety (1) otwartej od góry, na ściance której znajduje się wejście zasilające (2), podłączone do modułu zasilania akumulatorowego (3), który podłączony jest poprzez włącznik (4) z diodą (5) do mikrokontrolera (6) połączonego z wejściami modułów zbliżeniowych (7.1, 7.2) oraz wyjściami z diodami sygnalizacyjnymi (8.1, 8.2). Mikrokontroler (6) podłączony jest wyjściem do modułu odtwarzania próbek audio (9), który podłączony jest do modułu głośnika. Na kasecie znajduje się podstawa (11) z modelem 3D budynku kaplicy (12). Każdy z modułów zbliżeniowych (7.1, 7.2) o kształcie trójramiennej gwiazdy o kątach rozwarcia równych 120° składa się z trzech czujników zbliżeniowych, z których pierwszy ma orientację pionową i jest skierowany do dołu, a kolejne leżą na następnych ramionach gwiazdy i znajdującej się pomiędzy nimi diody sygnalizacyjnej (8.1, 8.2). Każdy czujnik zbliżeniowy składa się z nadajnika czujnika i odbiornika czujnika połączonych z komparatorem napięcia przy czym odbiorniki wszystkich czujników znajdują się od strony diody sygnalizacyjnej (8.1). Na lewej ścianie nawy głównej kaplicy w dolnej części patrząc od strony frontowej znajduje się pierwszy moduł zbliżeniowy (7.1), na lewej połaci dachu nawy głównej patrząc od strony frontowej znajduje się drugi moduł zbliżeniowy (7.2). Na lewej połaci dachu nawy głównej patrząc od strony tylnej znajduje się trzeci moduł zbliżeniowy, na lewej ścianie prezbiterium patrząc od strony tylnej znajduje się czwarty moduł zbliżeniowy.
Date of filing with the Polish Patent Office or with the competent office abroad
2020-09-15
Date of publication in ‘WUP’ or equivalent foreign bulletin
2021-11-15
Exclusive right number
Pat.239229
Statistics
2Views
34Downloads
Montusiewicz, J., Barszcz, M., Dziedzic, K., Korga, S., & Zientarski, T. (2020). Interaktywny model 3D budynku kaplicy. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/18042
