Sposób wytwarzania skośnej światłowodowej siatki Bragga o zwiększonej rozdzielczości pomiaru współczynnika refrakcji

Abstract

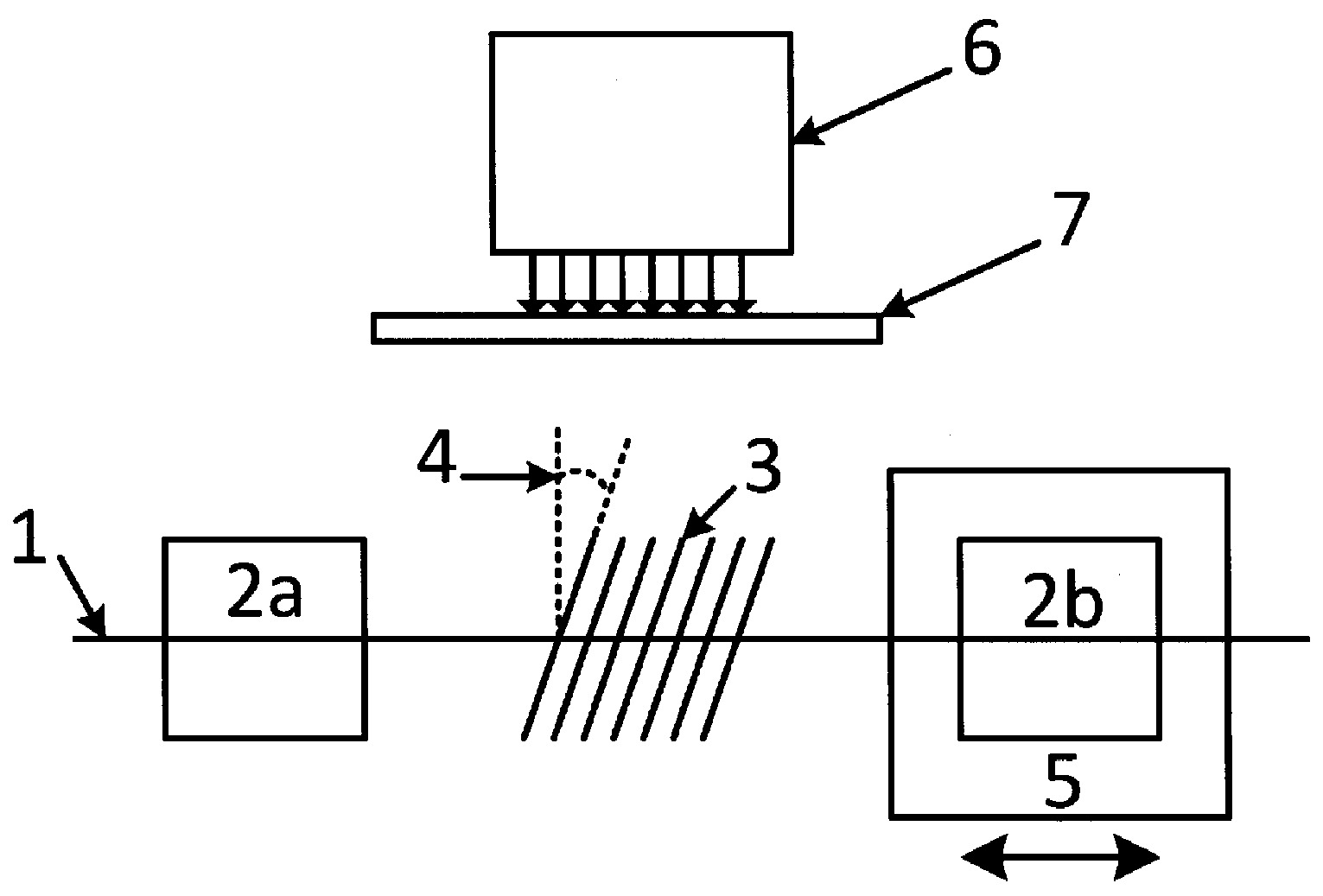

Sposób wytwarzania światłowodowej siatki skośnej, w którym odcinek światłowodu poddaje się działaniu wiązki laserowej przestrzenie zmodulowanej polega na tym, że włókno światłowodowe jenomodowe (1) mocuje się w pierwszym uchwycie stałym (2a) i drugim uchwycie przesuwnym (2b) wzdłuż osi mocowania włókna światłowodowego jenomodowego (1). Dalej na odcinek włókna światłowodowego jednomodowego (1) znajdujący się pomiędzy uchwytami (2a, 2b) podaje się wiązkę laserową przestrzennie zmodulowaną (3), której kierunek padania tworzy z włóknem optycznym kąt (4) w zakresie od 1 do 8°, do momentu utworzenia struktury periodycznej w rdzeniu włókna światłowodowego (1). Następnie wyłącza się promieniowanie laserowe i przesuwa się drugi uchwyt (2b) w kierunku zgodnym z osią włókna światłowodowego (1) powodując rozciągnięcie jego odcinka. Dalej ponownie na tym samym odcinku włókna światłowodowego (1) poddaje się wiązkę laserową przestrzennie zmodulowaną (3), której kierunek padania tworzy z włóknem optycznym kąt (4) w zakresie od 1 do 8° do momentu utworzenia zagęszczonej struktury periodycznej w rdzeniu włókna światłowodowego (1). Kolejno wyłącza się promieniowanie i odciąża się odcinek włókna światłowodowego, co powoduje powrót jego długości do wymiarów początkowych.
