Uchwyt do płyt i powłok jednostronnie utwierdzonych o nastawnej krzywiźnie zamurowania

Abstract

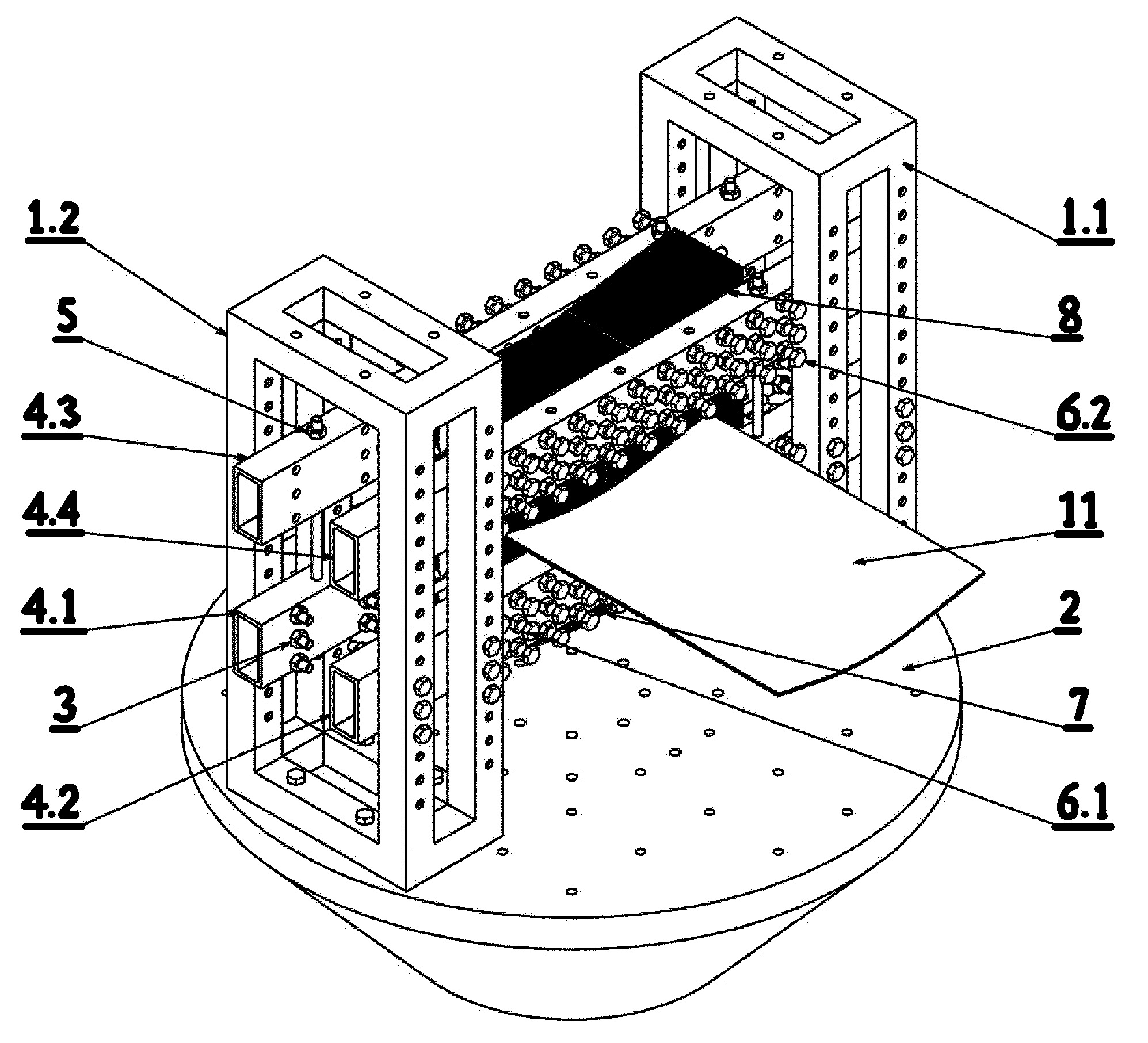

Przedmiotem zgłoszenia jest uchwyt do płyt i powłok jednostronnie utwierdzonych o nastawnej krzywiźnie zamurowania. Charakteryzuje się on tym, że składa się z dwóch ram (1.1, 1,2) mocowanych rozłącznie do podstawy (2) o osiach prostopadłych do niego. Pomiędzy ramami (1.1, 1.2) zamocowana jest w części dolnej za pomocą zestawów śrub i nakrętek (3) para pierwszych belek (4.1, 4.2), których osie są ułożone równolegle do siebie i leżą w płaszczyźnie równoległej do płaszczyzny podstawy (2). Do każdej z pierwszych belek (4.1, 4.2) zamocowana jest w odległości (h) za pomocą kompletów śrub i nakrętek zaciskowych (5) belka (4.3, 4.4) z drugiej pary belek (4.3, 4.4) o osiach ułożonych równolegle względem siebie i leżących w płaszczyźnie równoległej do płaszczyzny podstawy (2) tudzież pomiędzy pierwszą parą belek (4.1, 4.2) za pomocą kompletów śrub i nakrętek blokujących (6.1) zamocowany jest pierwszy stos blach (7). Komplety śrub i nakrętek blokujących (6.1) wkręcone są w przelotowe otwory gwintowane ułożone w kierunku prostopadłym do osi pierwszych belek (4.1, 4.2) i leżące w płaszczyznach równoległych do płaszczyzny podstawy (2). Pomiędzy drugą parą belek (4.3, 4.4) za pomocą kompletów śrub i nakrętek blokujących (6.2) zamocowany jest drugi stos blach (8). Drugie śruby blokujące (6.2) wkręcone są w przelotowe otwory gwintowane ułożone w kierunku prostopadłym do osi belek (4.3, 4.4) i leżące w płaszczyznach równoległych do płaszczyzny podstawy (2) tudzież w każdym ze stosów blach (7, 8) blachy (7, 8) stykają się z sobą swoimi powierzchniami o większym polu powierzchni bocznej oraz w powierzchniach blach (7, 8) o większym polu powierzchni wykonane są przelotowe otwory o dwóch krawędziach równoległych i posiadające wysokość H biegnącą w kierunku prostopadłym do płaszczyzny podstawy (2) i szerokość A. W przelotowych otworach znajdują się komplety śrub i nakrętek pozycjonujących ograniczające przemieszczanie się pierwszych blach (7) względem siebie i drugich blach (8) względem siebie. Pomiędzy pierwszym stosem blach (7) a drugim stosem blach (8) znajduje się pierwsza elastyczna podkładka oraz druga elastyczna podkładka pomiędzy którymi zamocowana jest próbka (11).
