Metoda adaptacyjnej poprawy dokładności przetwarzania w przetworniku częstotliwość-kod

Abstract

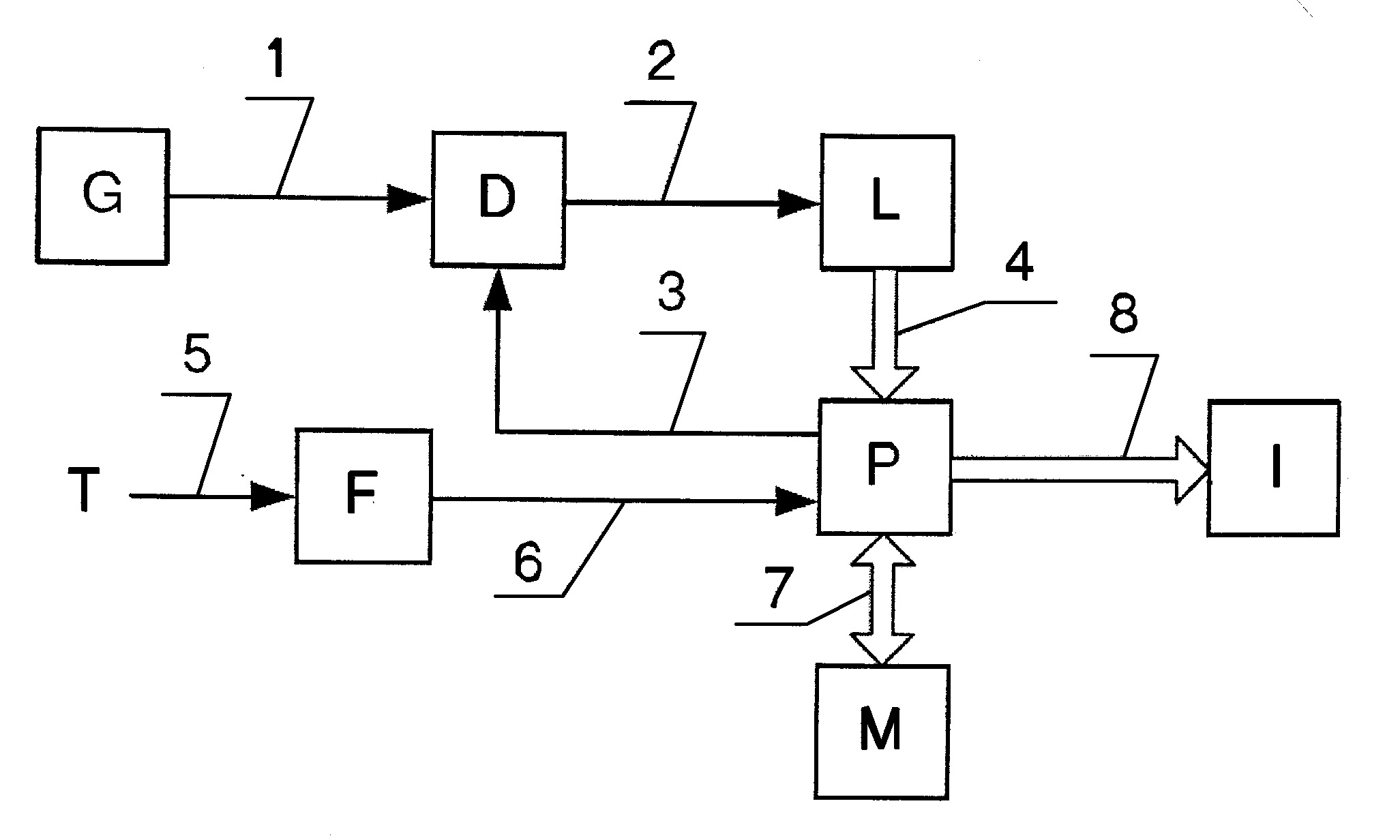

Metoda adaptacyjnej poprawy dokładności przetwarzania w przetworniku częstotliwość-kod, wykorzystuje przetwornik zawierający generator (G) częstotliwości wzorcowej, układ (L) licznikowy, procesor (P) z dołączoną pamięcią (M), wybrany dla danej konstrukcji interfejs (I), układ (F) formujący i programowalny dzielnik (D) częstotliwości. Procesor (P) realizuje podstawowe oprogramowanie, którego zadaniem jest pomiar kolejnych okresów wejściowego sygnału (T) o zmiennej częstotliwości, wyliczanie kolejnych wartości liczbowych, reprezentujących zmierzone okresy sygnału (T), oraz komunikacja z urządzeniem dołączonym do interfesju (I). Dodatkowo oprogramowanie jest wzbogacone o procedurę adaptacyjnego doboru stopnia podziału częstotliwości generatora (G) w dzielniku (D) w ten sposób, aby na wyjściu układu (L) uzyskać jak największą liczbę zsumowanych okresów sygnału z dzielnika (D). Dzięki temu maleje błąd kwantowania, przez co zwiększa się dokładność przetwarzania danych. Procedura zapisuje dla wyznaczonych już wartości liczbowych dla poszczególnych okresów sygnału (T), przyjęte dla nich wartości podziału w dzielniku (D). Zachowane w pamięci (M) pary liczb przesyłane są do urządzenia nadrzędnego poprzez interfejs (I). Urządzenie nadrzędne wykorzystuje otrzymane dane wraz ze stałą dla danej konstrukcji wartością sygnału generatora (G) do obliczania kolejnych okresów sygnału (T). W przypadku wykorzystania procesora (P) posiadającego zadawalające zdolności obliczeniowe w porównaniu z szybkością zmian częstotliwości w sygnale (T), istnieje alternatywna możliwość przetwarzania informacji niesionej przez sygnał (T).
