Urządzenie do wykorzystania ciepła z dolnego źródła ciepła obiegu silnikowego

Abstract

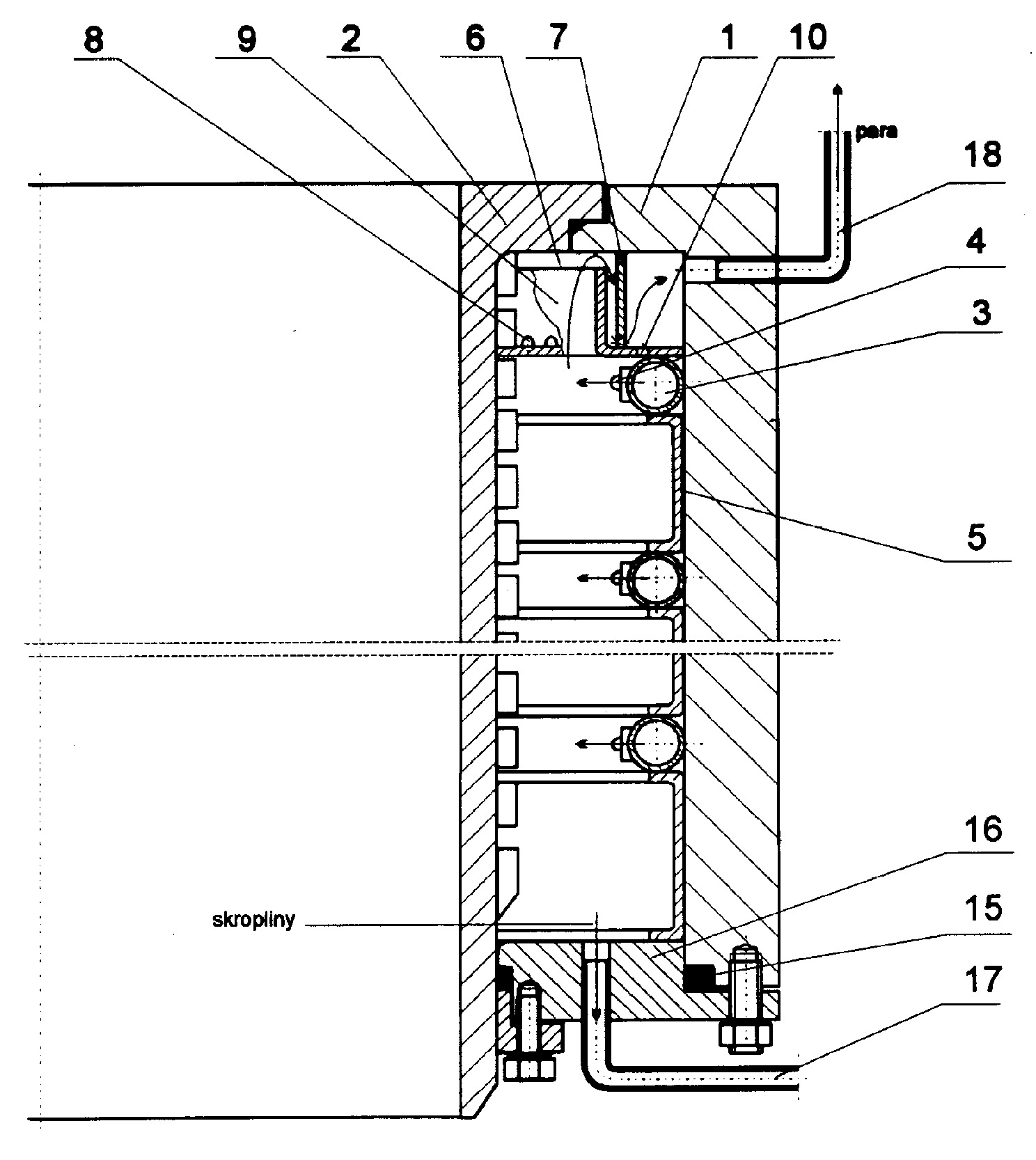

Urządzenie do wykorzystania ciepła z dolnego źródła ciepła obiegu silnikowego zabudowane jest w przestrzeni pierścieniowej, pomiędzy blokiem (1) silnika i mokrą tuleją (2) cylindrową o gładkiej powierzchni lub użebrowaną i składa się z jednego lub kilku torusów (3) z zespołem dysz (4) wtryskowych, co najmniej dwiema każdy, przedzielonych i dystansowanych tulejami (5) dystansowymi. Nad najwyżej położonym torusem (3) z zespołem dysz (4) wtryskowych, w przestrzeni pierścieniowej umieszczony jest wstępny separator (6) labiryntowy, składający się z cylindrycznego kołpaka (7) z równomiernie rozłożonymi na dolnym kraju tworzącej wycięciami (8), otaczającego króciec (9) i połączonego na stałe z poziomym kołnierzem króćca (9) z otworami (10). Każdy torus (3) wtryskiwacza posiada od zewnątrz jeden cylindryczny króciec gwintowany, zasilający, mocowany do torusa (3) poprzez stożek, wkładany do otworu promieniowego, zakończonego stożkiem od wewnątrz bloku (1), mocowanego w bloku nakrętką. Przestrzeń pierścieniowa zamknięta jest od dołu pod najniższą tuleją (5) dystansową, poprzez podatną uszczelkę (15), pokrywą (16) dolną z otworem i przewodem (17) cieczowym, natomiast w przestrzeni pierścieniowej, ponad separatorem (6) labiryntowym, poprzez otwór wyprowadzony jest przewód (18) parowy.
