Układ automatycznej regulacji napięć katody i anody źródła elektronów i stabilizacji napięcia przyśpieszającego elektrony i natężenia prądu termoemisji elektronowej

Abstract

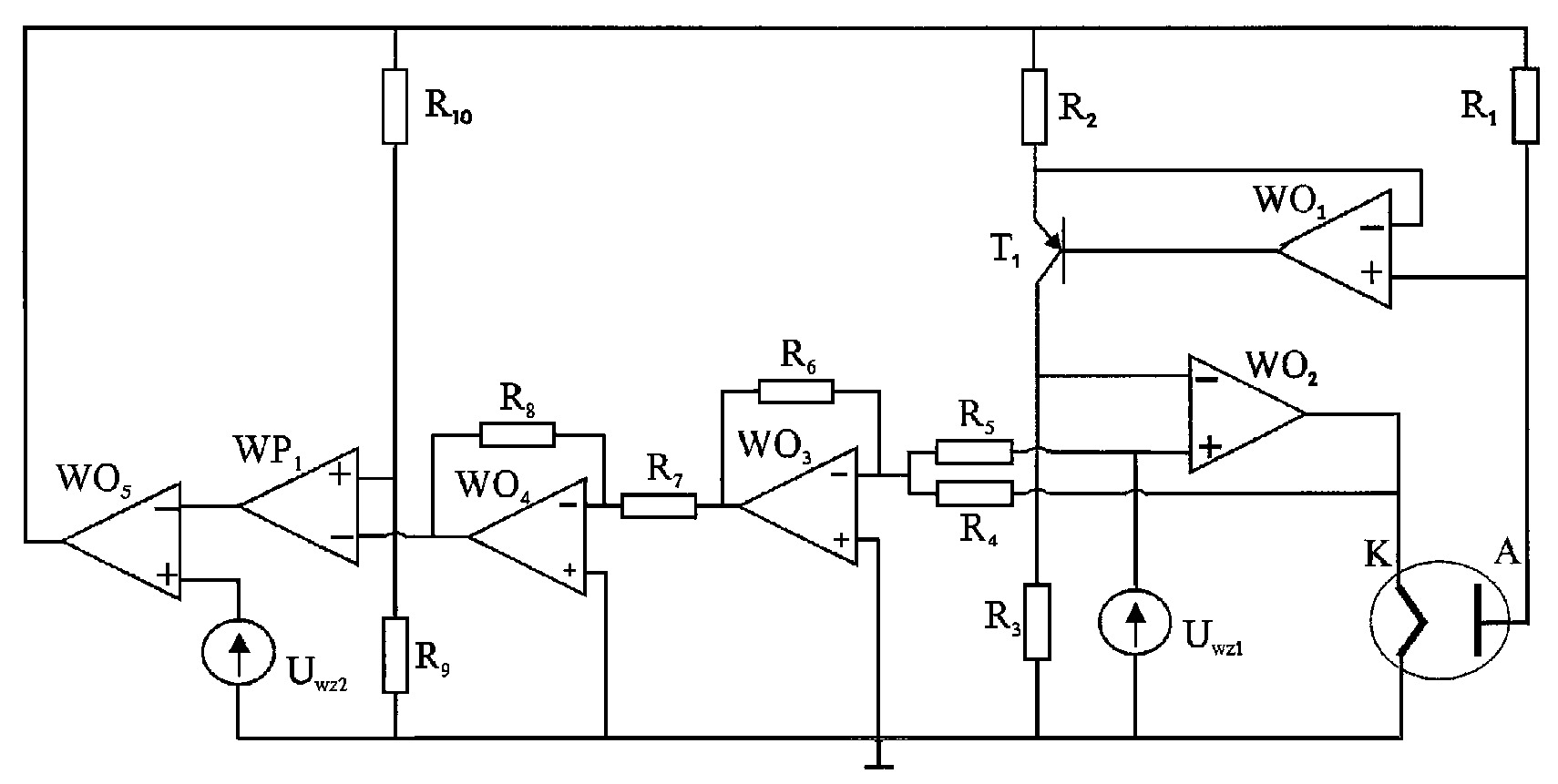

Celem zgłoszenia jest uzyskanie wysokiej jakości parametrów wiązki termoelektronowej poprzez zastosowanie automatycznej regulacji napięć katody i anody źródła elektronów, w celu stabilizacji napięcia przyśpieszającego elektrony i natężenia prądu termoemisji elektronowej. Układ zawiera wzmacniacze operacyjne (WO1 - WO5), wzmacniacz pomiarowy (WP1) tranzystor (T1) katodę (K) i anodę (A) źródła elektronów, źródło (UWZ1) napięcia wzorcowego pierwszego, źródło (UWZ2) napięcia wzorcowego drugiego oraz rezystory (R1 - R10), w którym wyjście wzmacniacza (WO4) operacyjnego czwartego jest połączone z wejściem odwracającym wzmacniacza (WP1) pomiarowego pierwszego, zaś wartość ilorazu rezystancji rezystora (R8) ósmego i rezystancji rezystora (R7) siódmego jest równa jeden plus wartość ilorazu rezystancji rezystora (R10) dziesiątego i rezystancji rezystora (R9) dziewiątego.
