Narzędzie wielozwojne do walcowania skośnego jednoczesnego

Alternative title
A multi-coled tool for simultaneous oblique rolling
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2012
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.397943
Abstract PL

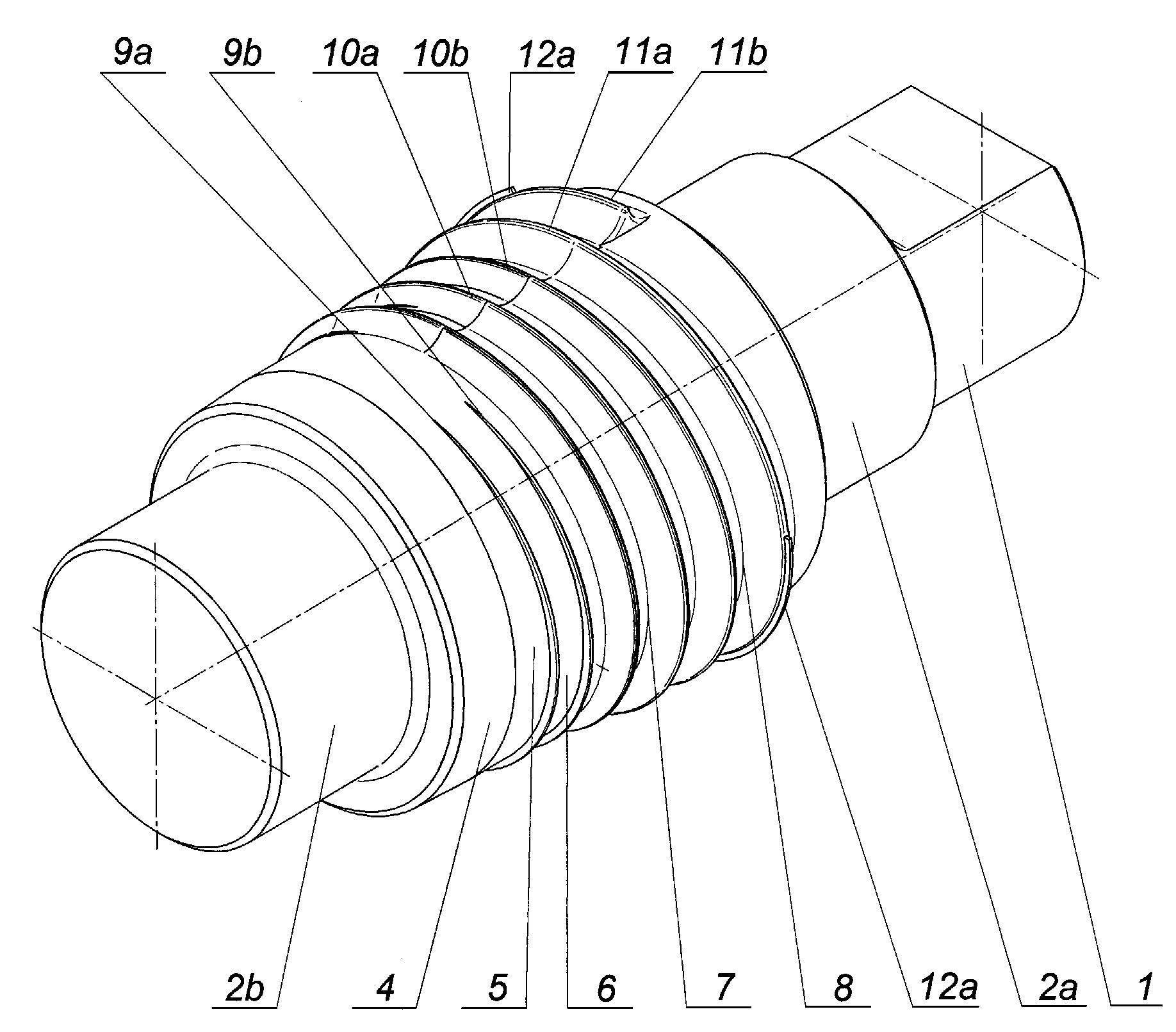

Narzędzie wielozwojne do walcowania skośnego jednoczesnego wyrobów typu kula, składające się ze stopniowego walca, w skład którego wchodzi czop napędowy, czopy łożyskowe oraz walec roboczy, charakteryzuje się tym, że na walcu roboczym, od strony przeciwnej do czopa (1) napędowego, znajduje się powierzchnia (4) wejściowa, która posiada stożkowy kształt redukujący średnicę półfabrykatu, następnie za powierzchnią (4) wejściową na walcu roboczym znajduje się walcowa powierzchnia (5), kalibrująca i podająca półfabrykat, zaś za powierzchnią (5) kalibrującą i podającą znajduje się powierzchnia (6) wcinania, na której wykonane są dwuzwojne występy (9a, 9b) śrubowe o klinowych powierzchniach roboczych, stopniowo zwiększające swoją wysokość i szerokość, przy czym początki występów (9a, 9b) śrubowych leżą w jednej płaszczyźnie na powierzchni walca roboczego, a kąt rozwarcia i kąt pochylenia klinowych powierzchni roboczych jest stały, zaś za powierzchnią (6) wcinania znajduje się powierzchnia (7) kształtowania, w której wykonane są dwuzwojne występy (10a, 10b) śrubowe, tworzące wykrój o kształcie walcowanych kul o promieniu równym kształtowanej kuli, natomiast za powierzchnią (7) kształtowania znajduje się powierzchnia (8) kalibrowania i rozcinania, w której dwuzwojne występy (11a, 11b) śrubowe, tworzące wykrój, zwiększają swoją wysokość i szerokość, rozdzielając walcowane kule, i kalibrują ich kształt.
Date of filing with the Polish Patent Office or with the competent office abroad
2012-01-31
Date of publication in ‘WUP’ or equivalent foreign bulletin
2016-05-31
Exclusive right number
Pat.221666
Statistics
2Views
17Downloads
Pater, Z., & Tomczak, J. (2012). Narzędzie wielozwojne do walcowania skośnego jednoczesnego. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16872
