Układ do optycznego pomiaru parametrów plazmy generowanej wewnątrz kapilary światłowodowej

Abstract

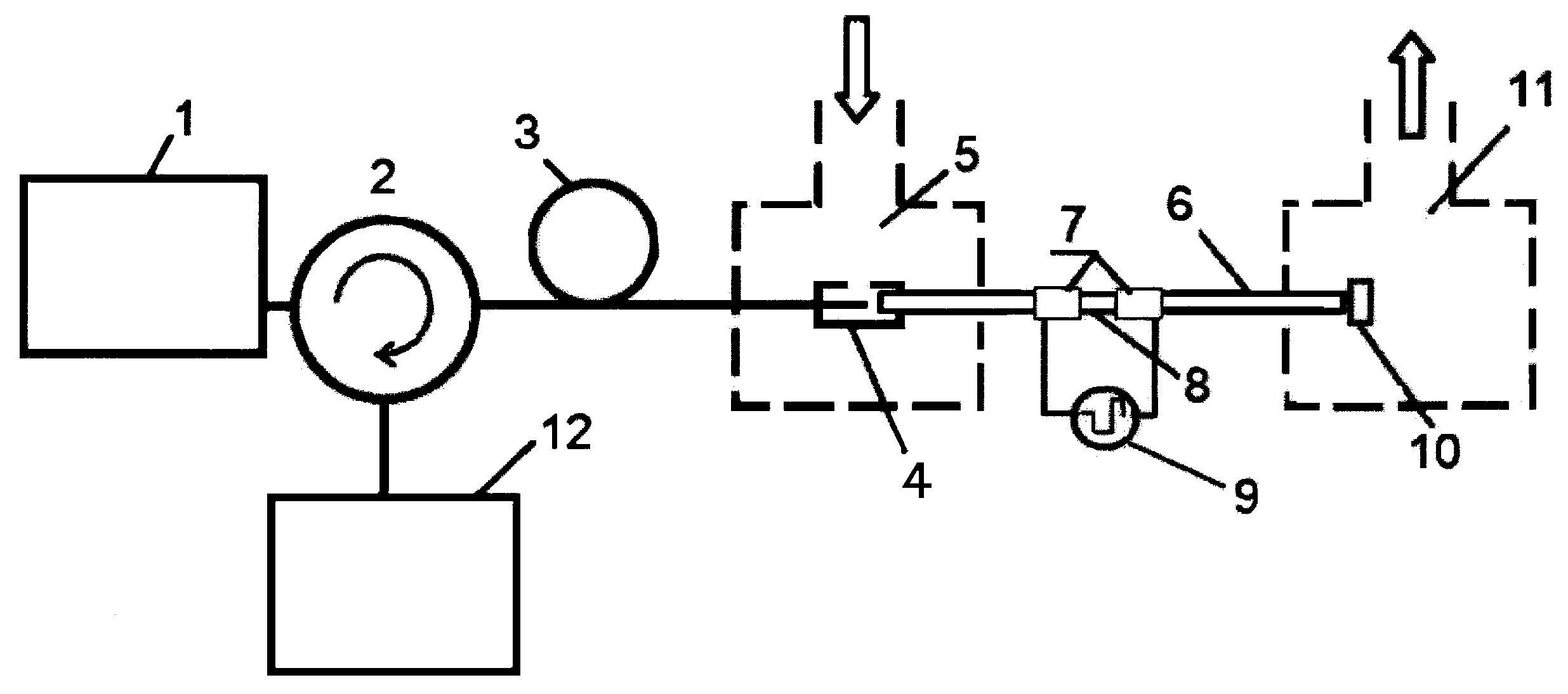

Układ do optycznego pomiaru parametrów plazmy generowanej wewnątrz kapilary światłowodowej składa się ze źródła światła (1), do którego podłączony jest cyrkulator (2) optyczny, połączony z pierwszym końcem światłowodu (3) jednomodowego, którego drugi taperowany koniec znajduje się w konektorze (4), umieszczonym w pierwszej komorze (5), zaś w konektorze (4) znajduje się pierwszy koniec światłowodu (6) mikrostrukturalnego. Na światłowodzie (6) mikrostrukturalnym zamocowane są dwie elektrody (7) oddzielone przestrzenią (8) wyładowczą, połączone ze źródłem (9) zasilania. Na drugim końcu światłowodu (6) mikrostrukturalnego znajduje się element odbijający światło (10), umieszczony w drugiej komorze (11), przy czym do cyrkulatora (2) optycznego podłączony jest analizator (12) widma.
