Sposób i urządzenie do określania średnicy dynamicznej szczotek walcowych

Abstract

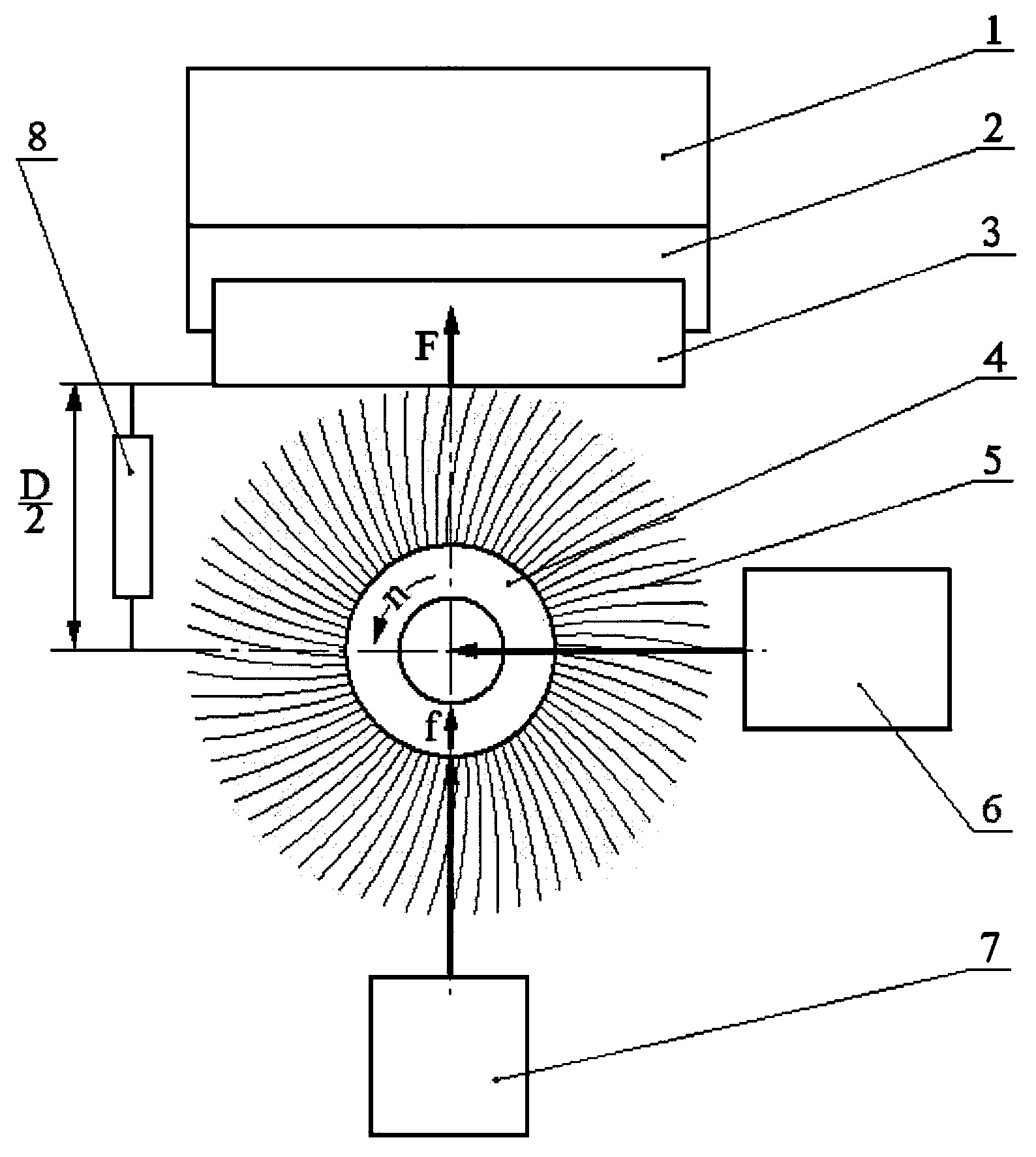

Sposób określania średnicy dynamicznej szczotek walcowych polega na tym, że szczotkę (4) walcową wprawia się w ruch obrotowy (n) dookoła jej osi oraz ruch posuwowy (f) w kierunku próbki (3), doprowadzając do uderzeń włókien (5) szczotki (4) walcowej w powierzchnię próbki (3), zamocowanej w uchwycie (2) siłomierza (1) mierzącego działającą siłę (F), a po osiągnięciu wartości progowej tej siły wyłącza się posuw (f) i mierzy się odległość między osią szczotki (4) walcowej a powierzchnią próbki (3), która równa jest połowie średnicy (D/2) szczotki (4) walcowej. Urządzenie do określania średnicy dynamicznej szczotek walcowych, posiadającego mechanizmy napędowe, siłomierz oraz szczotkę walcową, charakteryzuje się tym, że składa się z mechanizmu (6) napędowego ruchu obrotowego szczotki (4) walcowej oraz z mechanizmu (7) napędowego ruchu posuwowego szczotki (4) walcowej w kierunku próbki (3), która jest zamocowana w uchwycie (2) siłomierza (1), zaś pomiędzy osią szczotki (4) walcowej a powierzchnią próbki (3) znajduje się przyrząd (8) do pomiaru odległości pomiędzy osią szczotki (4) walcowej a powierzchnią próbki (3), która jest równa połowie średnicy (D/2) dynamicznej szczotki (4) walcowej.
