Sposób i układ do sterowania składanym podwoziem głównym, zwłaszcza śmigłowca

Abstract

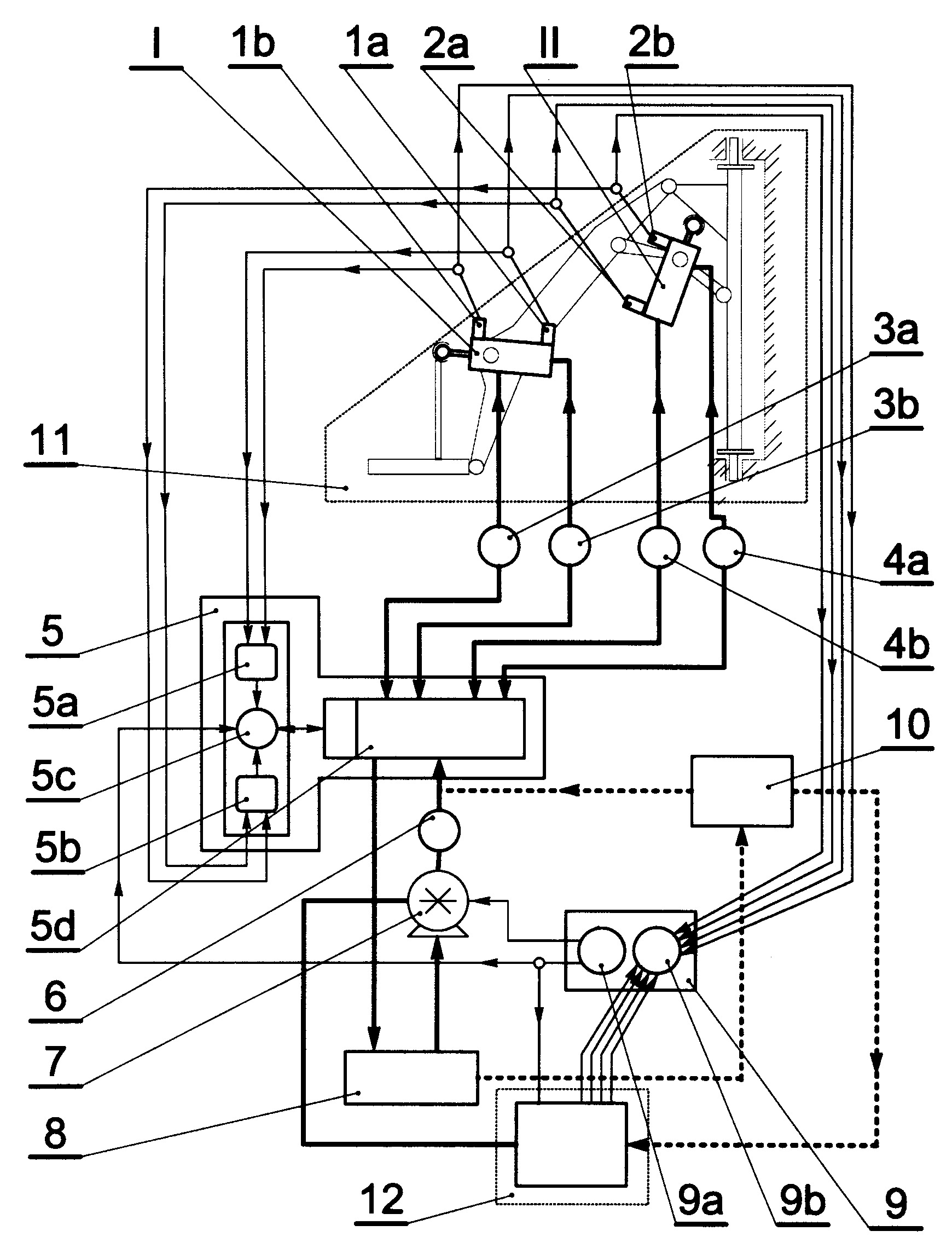

Sposób sterowania składanym podwoziem głównym, zwłaszcza śmigłowca, znamienny tym, że z przełącznika (9a) położenia podwozia na pulpicie (9) pilota wygenerowuje się sygnał elektryczny uruchamiający pompę (7) zasilającą i sygnał elektryczny uruchamiający zespół (5) elektrosterownika w pozycji "składanie" lub "rozkładanie", poprzez pompę (7) zasilającą i zawór (6) zwrotny podaje się płyn hydrauliczny do podzespołu (5d) sterownika przepływu w zespole (5) elektrosterownika, z którego w pozycji "składanie" poprzez zawór (3a) zwrotny z dławieniem podaje się płyn hydrauliczny o ciśnieniu większym do przestrzeni przed tłok siłownika (I) koła od strony tłoczyska, a z przestrzeni za tłokiem siłownika (I) koła przez zawór zwrotny z dławieniem odprowadza się płyn hydrauliczny o ciśnieniu mniejszym do podzespołu (5d) sterownika przepływu a następnie do zbiornika (8) płynu hydraulicznego, równocześnie z podzespołu (5d) sterownika przepływu przez zawór (4a) zwrotny z dławieniem podaje się płyn hydrauliczny o ciśnieniu większym do przestrzeni przed tłok siłownika (II) goleni od strony tłoczyska, a z przestrzeni za tłokiem siłownika (II) goleni poprzez zawór (4b) zwrotny z dławieniem odprowadza się płyn hydrauliczny o ciśnieniu mniejszym do podzespołu (5d) sterownika przepływu, a następnie do zbiornika (8) płynu hydraulicznego lub w pozycji "rozkładanie" z podzespołu (5d) sterownika przepływu przez zawór (3b) z dławieniem podaje się płyn hydrauliczny o ciśnieniu większym do przestrzeni za tłok siłownika (I) koła, a z przestrzeni przed tłokiem siłownika (I) koła od strony tłoczyska, przez zawór (3a) zwrotny z dławieniem odprowadza się płyn hydrauliczny o ciśnieniu mniejszym do podzespołu (5d) sterownika przepływu a następnie do zbiornika (8) płynu hydraulicznego, równocześnie z podzespołu (5d) sterownika przepływu a przez zawór (4b) zwrotny z dławieniem podaje się płyn hydrauliczny o ciśnieniu większym do przestrzeni za tłok siłownika (II) goleni a z przestrzeni przed tłokiem siłownika (II) goleni od strony tłoczyska, przez zawór (4a) zwrotny z dławieniem odprowadza się płyn hydrauliczny o ciśnieniu mniejszym do podzespołu (5d) sterownika przepływu a następnie do zbiornika (8) płynu hydraulicznego.
