Urządzenie do nagniatania profilu o przekroju kwadratowym

Alternative title
Device for burnishing a square profile
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2021
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.437969
Abstract PL

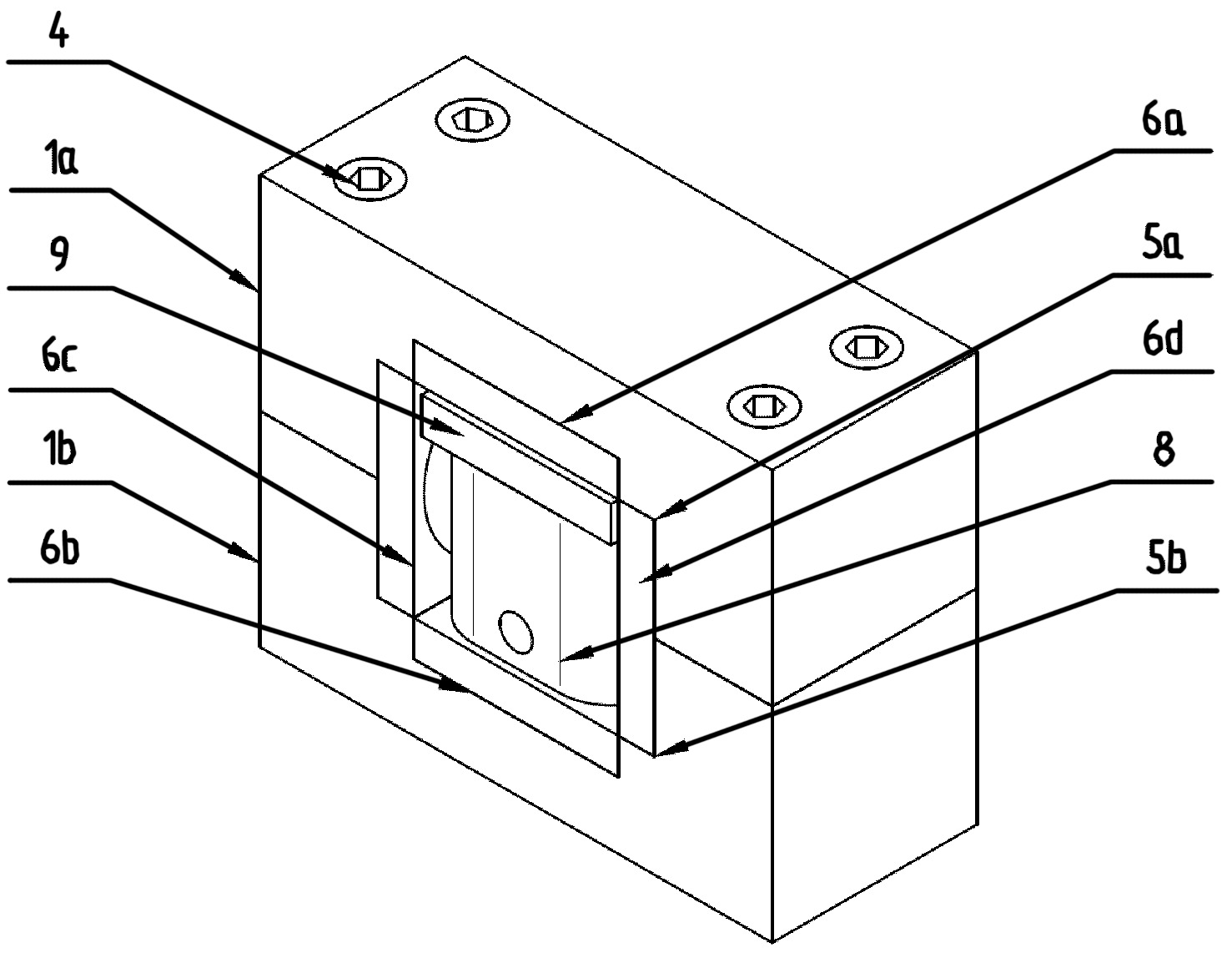

Przedmiotem zgłoszenia jest urządzenie do nagniatania profilu o przekroju kwadratowym, które charakteryzuje się tym, że posiada jednakowe obudowy górną (1a) i dolną (1b) w kształcie litery „U” i śruby (4). Obudowa dolna (1b) jest odwrócona względem obudowy górnej (1a). Obudowa górna (1a) posiada w narożach przelotowe otwory (2). Obudowa dolna (1b) posiada po dwa nieprzelotowe otwory gwintowane na górnych ściankach obudowy dolnej (1b) pokrywające się z przelotowymi otworami obudowy górnej (1a). Obudowa górna (1a) posiada od wewnętrznej strony jednakowe wybrania (5a). Obudowa dolna (1b) posiada od wewnętrznej strony jednakowe wybrania (5b). W dolnej części obudowy dolnej (1b) znajduje się matryca dolna (6b) z wybraniem. Na matrycy dolnej (6b) umieszczony jest profil o przekroju kwadratowym, w który wsunięty jest siłownik hydrauliczny (8). Położenie siłownika hydraulicznego (8) w profilu o przekroju kwadratowym odpowiada położeniu matrycy dolnej (6b).
Date of filing with the Polish Patent Office or with the competent office abroad
2021-05-26
Date of publication in ‘WUP’ or equivalent foreign bulletin
2023-01-16
Exclusive right number
Pat.242109
Statistics
4Views
4Downloads
Rogala, M., & Gajewski, J. (2021). Urządzenie do nagniatania profilu o przekroju kwadratowym. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17692
