Składane jarzmo łopat wirnika

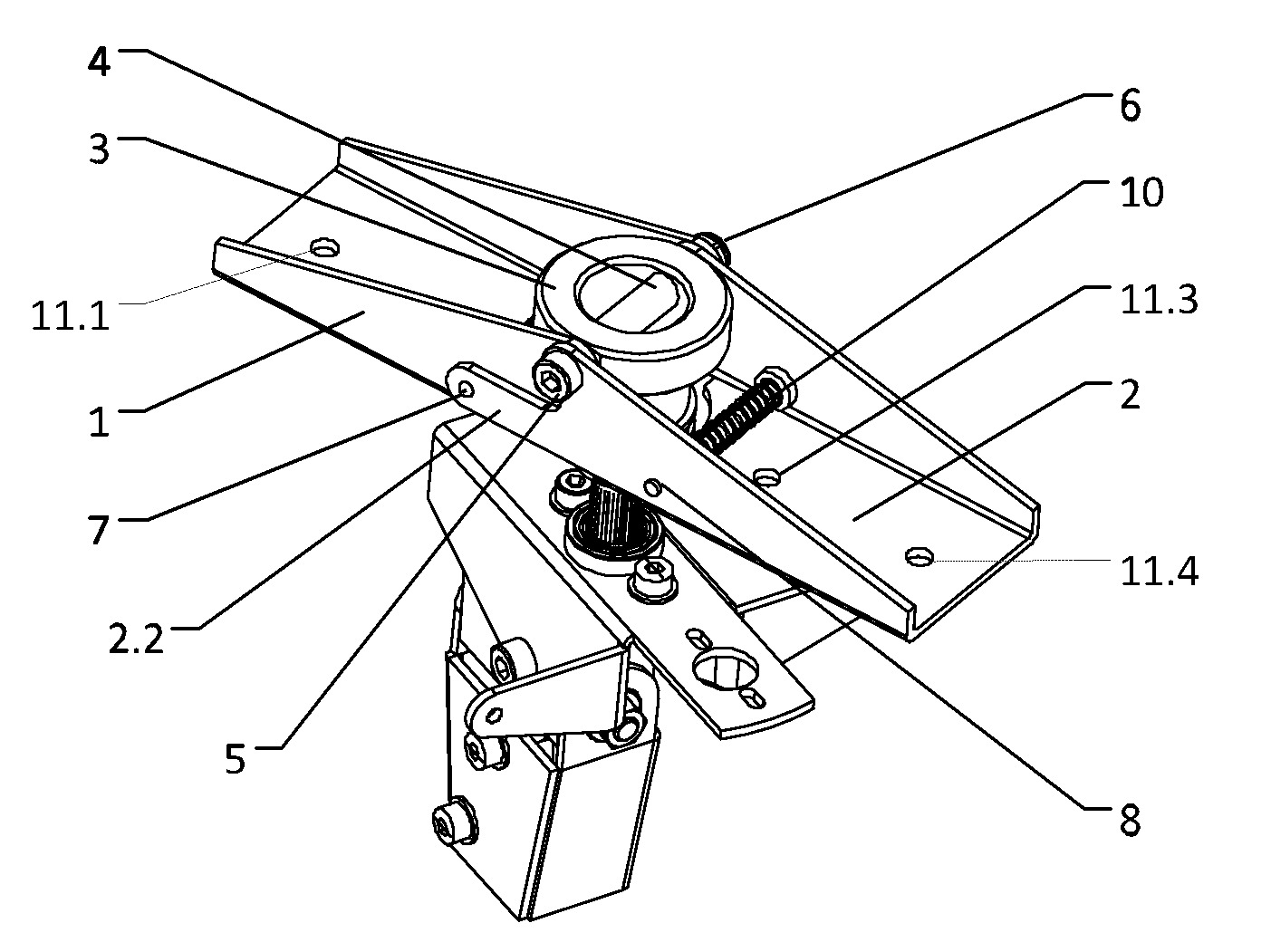

Przedmiotem zgłoszenia jest składane jarzmo łopat wirnika, montowane do piasty głowicy wirnika. Charakteryzuje się ono tym, że jarzmo składa się z pierwszej części (1) i drugiej części (2) posiadające kształt ceowników, których osie ułożone są równolegle oraz części (1, 2) kontaktują się ze sobą częściami bocznych ścian w sąsiedztwie piasty głowicy (3) i w bocznych ścianach części (1, 2) od strony piasty głowicy (3) posiadają współosiowe przelotowe otwory w których znajduje się tuleja (4) przechodząca przez środek piasty głowicy (3), prostopadle do jej osi. W osi tulei (4) znajduje się śruba główna (5), zabezpieczona nakrętką (6) od strony zewnętrznej ściany części (2). Końce ścian pierwszej części (1) jarzma od strony drugiej części (2) jarzma i drugiej części (2) jarzma od strony pierwszej części (1) jarzma posiadają fragmenty ścian (2.2) znajdujące się od strony piasty głowicy, które to fragmenty ścian (2.2) w pozycji rozłożonej jarzma połączone są odpowiednio ze ścianami drugiej części (2) jarzma i pierwszej części (1) jarzma za pomocą połączenia zapadkowego, które składa się z trzpienia blokującego (7, 8) z kołnierzem umiejscowionego pomiędzy ściankami części jarzma (1, 2), na których to trzpieniach blokujących (7, 8) pomiędzy ścianami części jarzma (1, 2) osadzone są ściśnięte sprężyny (10), a trzpienie blokujące (7, 8) w pozycji złożonej wciśnięte są w otwory znajdujące się we fragmentach ścian (2.2) części (1, 2) jarzma. Korzystnie kołnierz trzpienia blokującego posiada część wystającą ponad ściany części jarzma (1, 2).
