Sterowany magazyn energii cieplnej

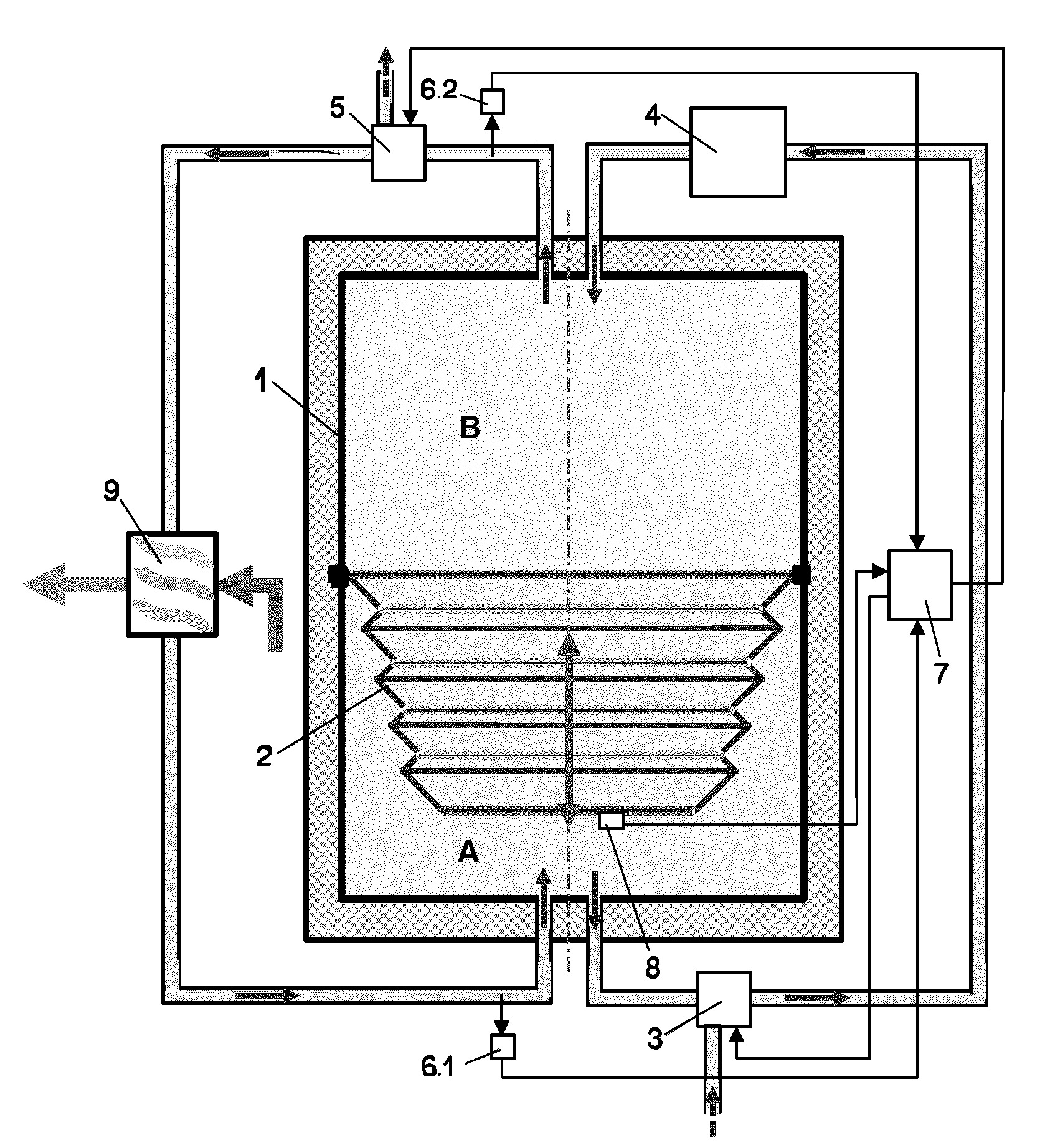

Przedmiotem zgłoszenia jest sterowany magazyn energii cieplnej, składający się z izolowanego termicznie dwukomorowego zbiornika wody (1), w którym znajduje się uszczelniona termoizolacyjna przegroda (2), która dzieli zbiornik wody (1) na komorę pierwszą (A) schłodzonej wody i komorę drugą (B) ciepłej wody. Poza zbiornikiem wody (1) komora pierwsza (A) schłodzonej wody połączona jest z komorą drugą (B) ciepłej wody poprzez pompę obiegową (3) i podgrzewacz wody (4). Do komory pierwszej (A) schłodzonej wody podłączona jest rura doprowadzająca wodę, a do komory drugiej (B) ciepłej wody przez rurę odprowadzającą wodę podłączona jest pompa odprowadzająca (5). W rurze doprowadzającej wodę do komory pierwszej (A) schłodzonej wody i w rurze odprowadzającej wodę z komory drugiej (B) ciepłej wody umieszczone są czujniki temperatury (6.1, 6.2), które wraz z pompą obiegową (3) i pompą odprowadzającą (5) połączone są ze sterownikiem (7). Charakteryzuje się on tym, że przegrodą (2) jest stożkowa rura harmonijkowa, która w zbiorniku wody (1) pierwszym końcem zamocowana jest na stałe do ścian bocznych zbiornika wody (1), zaś jej drugi koniec jest zaślepiony. W przegrodzie (2) umieszczony jest czujnik położenia (8) przegrody (2), który połączony jest ze sterownikiem (7). Pompa odprowadzająca (5) połączona jest poprzez wymiennik ciepła (9) i rurę doprowadzającą wodę z komorą pierwszą (A) schłodzonej wody.
