Sposób i urządzenie do wytwarzania asfaltu modyfikowanego za pomocą dicyklopentadienu w kolumnie homogenizacyjnej

Abstract

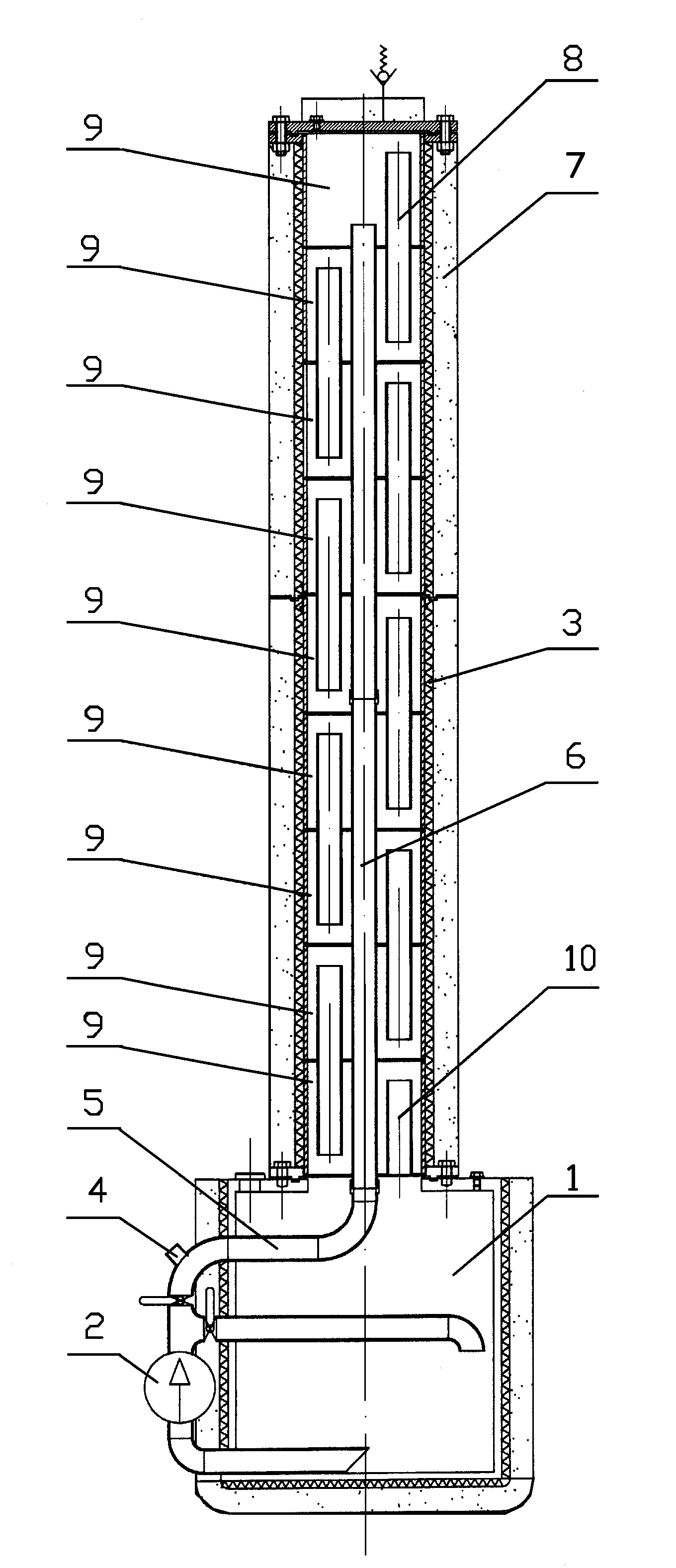

Przedmiotem wynalazku jest sposób i urządzenie do wytwarzania asfaltu modyfikowanego za pomocą dicyklopendienu w kolumnie homogenizacyjnej. Urządzenie według wynalazku składa się z kolumny (3) homogenizacyjnej, która podłączona jest do zbiornika (1) przewodem (5) podawczym z pompą (2) i króćcem (4), zaś kolumna (3) homogenizacyjna składa się z ustawionych pionowo segmentów (9), w których umieszczone są naprzemiennie w kolejnych segmentach (9) rury (8) przelewowe tak, że górny koniec wlewowy rury (8) przelewowej znajduje się w górnej części segmentu (9) wyższego, zaś dolny koniec wylewowy rury (8) przelewowej umieszczony jest w dolnej części segmentu (9) niższego, natomiast w dolnym segmencie (9) znajduje się rura (10) przelewowa, której górny koniec wlewowy znajduje się w górnej części dolnego segmentu (9) zaś dolny koniec wylewowy rury (10) połączony jest ze zbiornikiem (1), natomiast wewnątrz kolumny (3) homogenizacyjnej umieszczona jest pionowo koncentrycznie rura (6) podawcza, której dolny koniec połączony jest w dolnej części kolumny (3) homogenizacyjnej z przewodem (5) podawczym, a górny koniec rury (6) podawczej doprowadzony jest do dolnej części górnego segmentu (9) kolumny (3) homogenizacyjnej, przy czym kolumna (3) homogenizacyjna i zbiornik (1) posiadają po stronie zewnętrznej płaszcz (7) grzejny.
