Sposób i urządzenie do kształtowania odkuwek kul drążonych w układzie pojedynczym

Alternative title
Method and a device for forming hollow forging balls in single formation
Type
Patent
Subtype
Invention
Authors/Creators
;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2013
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.403063
Abstract PL

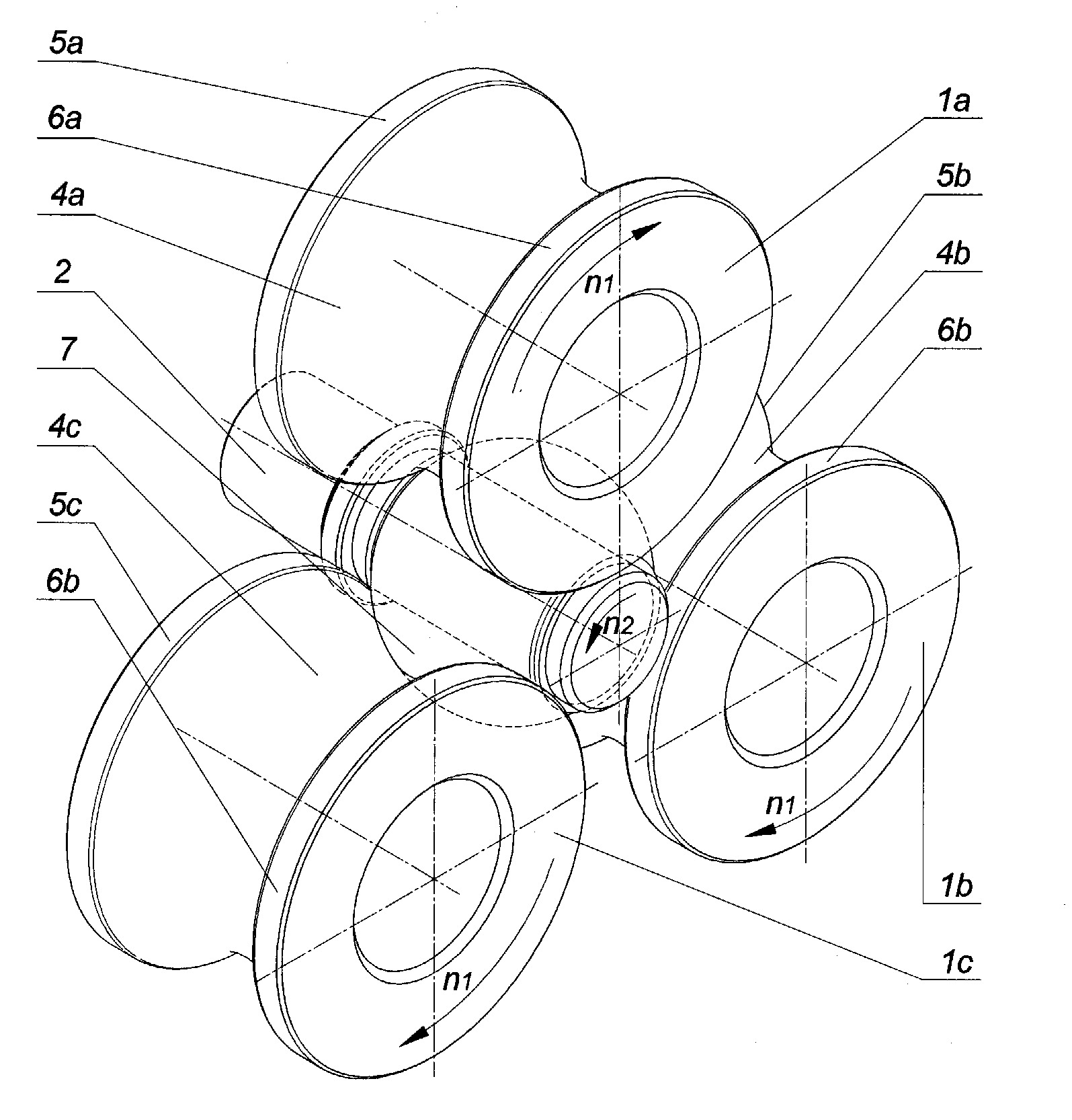

Sposób kształtowania odkuwek kul drążonych w układzie pojedynczym, zwłaszcza metodą obciskania obrotowego trzema narzędziami walcowymi charakteryzuje się tym, że półfabrykat w kształcie pierścienia o wysokości mniejszej od średnicy kształtowanej kuli i średnicy zewnętrznej mniejszej od średnicy kształtowanej kuli (7) oraz o średnicy wewnętrznej większej od średnicy trzpienia (2), umieszcza się na trzpieniu (2) między trzema jednakowymi cylindrycznymi walcami (1a), (1b) i (1c) roboczymi, przy czym objętość półfabrykatu zbliżona jest do objętości kształtowanej kuli (7), następnie wprawia się w ruch obrotowy cylindryczne walce (1a), (1b) i (1c) robocze w tym samym kierunku i ze stałą prędkością (n1) i jednocześnie przemieszcza się cylindryczne walce (1a), (1b) i (1c) robocze ze stałą prędkością w kierunku osi trzpienia (2), po czym wprawia się półfabrykat w ruch obrotowy ze stałą prędkością (n2) w kierunku przeciwnym do kierunku obrotów cylindrycznych walców (1a). (1b) i (1c) roboczych, a następnie oddziaływuje się wklęsłymi powierzchniami (4a), (4b) i (4c), umieszczonymi w centralnej części cylindrycznych walców (1a), (1b) i (1c) roboczych na półfabrykat i zgniata się obracający się półfabrykat wklęsłymi powierzchniami (4a), (4b) i (4c) oraz stopniowo redukuje się średnicę półfabrykatu. Przedmiotem zgłoszenia jest również urządzenie do kształtowania odkuwek kul drążonych w układzie pojedynczym.
Date of filing with the Polish Patent Office or with the competent office abroad
2013-03-08
Date of publication in ‘WUP’ or equivalent foreign bulletin
2016-08-31
Exclusive right number
Pat.222703
Statistics
2Views
15Downloads
Pater, Z., & Tomczak, J. (2013). Sposób i urządzenie do kształtowania odkuwek kul drążonych w układzie pojedynczym. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/16910
