Urządzenie do walcowania poprzecznego, trójwalcowego odkuwek z regulowanym rozstawem osi

Abstract

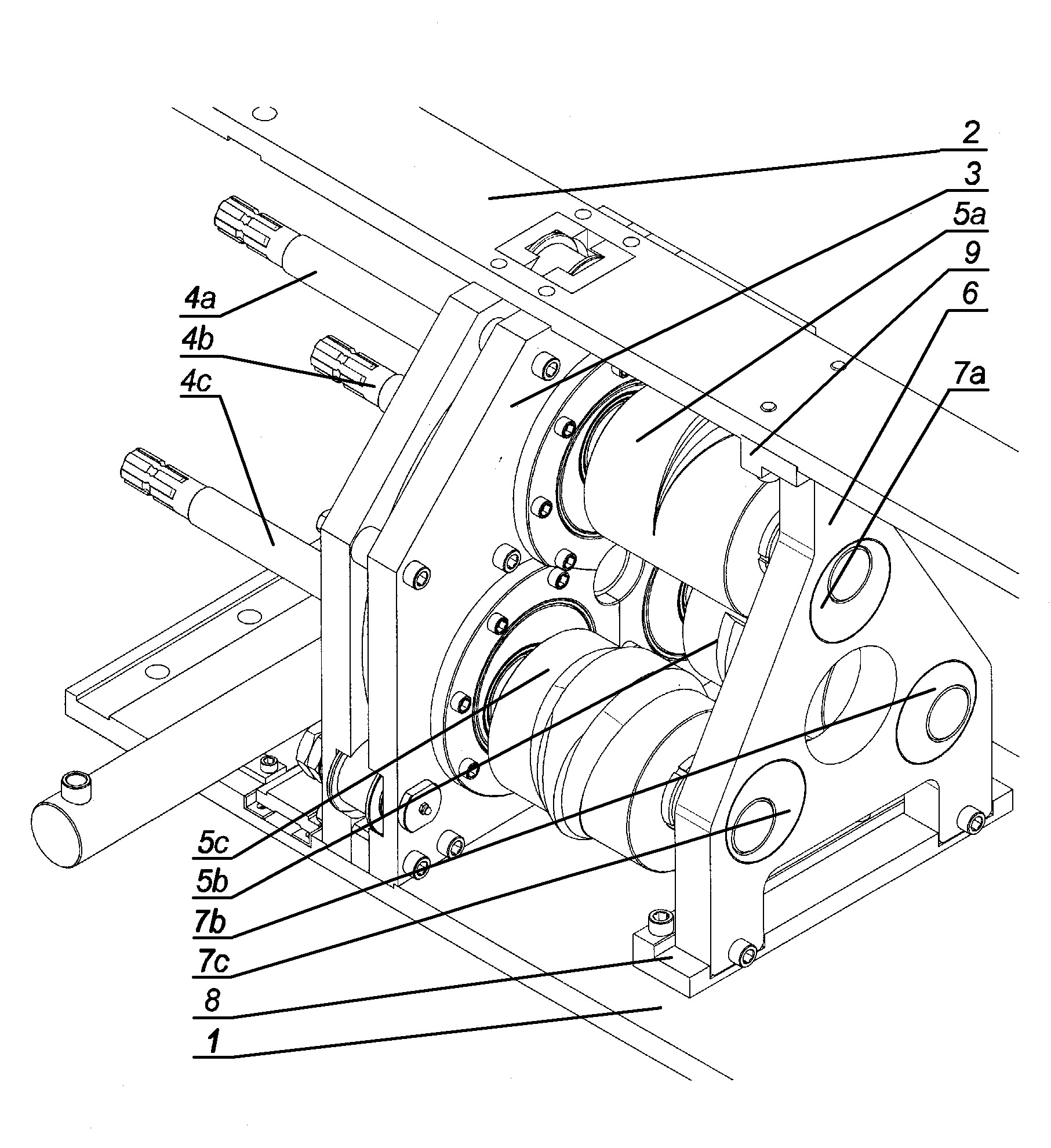

Urządzenie do walcowania poprzecznego, trójwalcowego odkuwek z regulowanym rozstawem osi, zwłaszcza walcowania poprzeczne - klinowego odkuwek osiowosymetrycznych, składające się z urządzenia do regulacji rozstawu osi, wewnątrz którego umieszczone są trzy mimośrodowe koła zębate, spięte wieńcem zębatym o uzębieniu wewnętrznym, oraz wałów napędowych, charakteryzuje się tym, że na płycie (1) dolnej posadowione jest urządzenie (3) do regulacji rozstawu osi, wewnątrz którego w mimośrodowych kołach zębatych łożyskowane są z jednego końca trzy jednakowe wały (4a, 4b, 4c) napędowe, zaś drugi koniec podparty jest w ślizgowych tulejach (7a, 7b, 7c) mimośrodowych, osadzonych obrotowo w płycie (6) podtrzymującej, przymocowanej od góry do wspornika (9) górnego płyty, osadzonego w płycie (2) górnej, spinającej, natomiast od dołu płyta (6) podtrzymująca przymocowana jest do wspornika (8) dolnego, osadzonego w płycie (1) dolnej, zaś w części środkowej wałów (4a, 4b, 4c) napędowych, między urządzeniem (3) do regulacji rozstawu osi, a płytą (6) podtrzymującą, osadzone są trzy jednakowe narzędzia (5a, 5b, 5c).
