Dźwigar łopaty wirnika nośnego o zmiennym kącie skręcenia

Alternative title
Lifting rotor blade spar with variable twist angle
Type
Patent
Subtype
Invention
Authors/Creators
;;
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2019
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.430432
Abstract PL

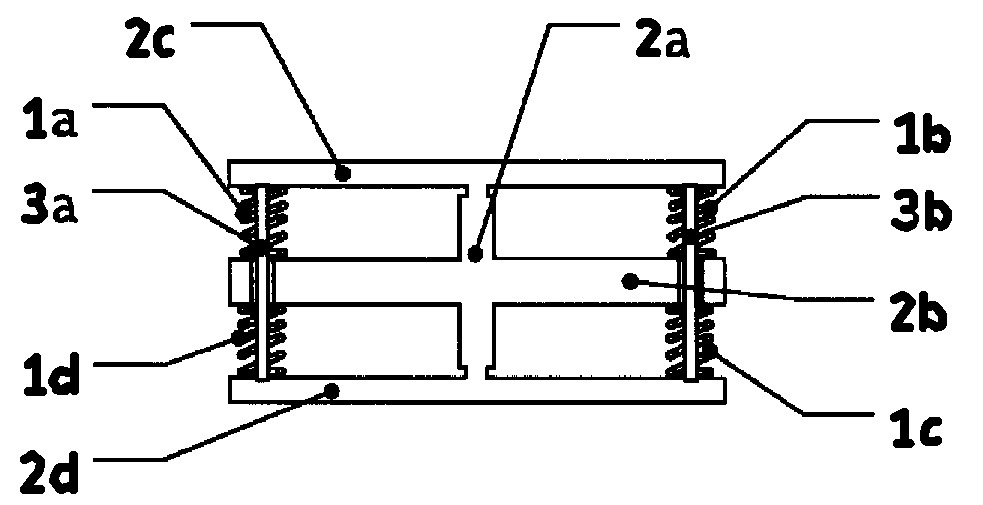

Dźwigar łopaty wirnika nośnego o zmiennym kącie skręcenia charakteryzuje się tym, że wewnątrz łopaty znajduje się dźwigar składający się z belki pionowej (2a) oraz połączonej z nią w jej środkowej części belki poziomej (2b). Z górnym końcem belki poziomej (2a) połączona jest połączeniem odkształcalnym środkowa część górnej poprzeczki (2c) natomiast z dolnym końcem belki pionowej (2a) połączona jest połączeniem odkształcalnym w środkowej części dolna poprzeczka (2d). Przy czym pomiędzy skrajnymi końcami belki poziomej (2b) a górną poprzeczką (2c) i pomiędzy skrajnymi końcami belki poziomej (2b) i dolną poprzeczką (2d) znajdują się elementy z materiału z pamięci kształtu (1a, 1b, 1c, 1d). Elementy z pamięcią kształtu (1a, 1d), (1b, 1c) znajdujące się po jednej stronie belki poziomej (2a) osadzone są na prowadnicy (3a, 3b) zaś każda z prowadnic (3a, 3b) osadzona jest w otworze znajdującym się w belce poziomej (2b).
Date of filing with the Polish Patent Office or with the competent office abroad
2019-06-28
Date of publication in ‘WUP’ or equivalent foreign bulletin
2023-02-27
Exclusive right number
Pat.242489
Statistics
3Views
2Downloads
Siadkowska, K., Czyż, Z., & Skiba, K. (2019). Dźwigar łopaty wirnika nośnego o zmiennym kącie skręcenia. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17873
