Sposób i narzędzie do prasowania obwiedniowego odkuwki drążonej typu pierścień z występami kłowymi

Abstract

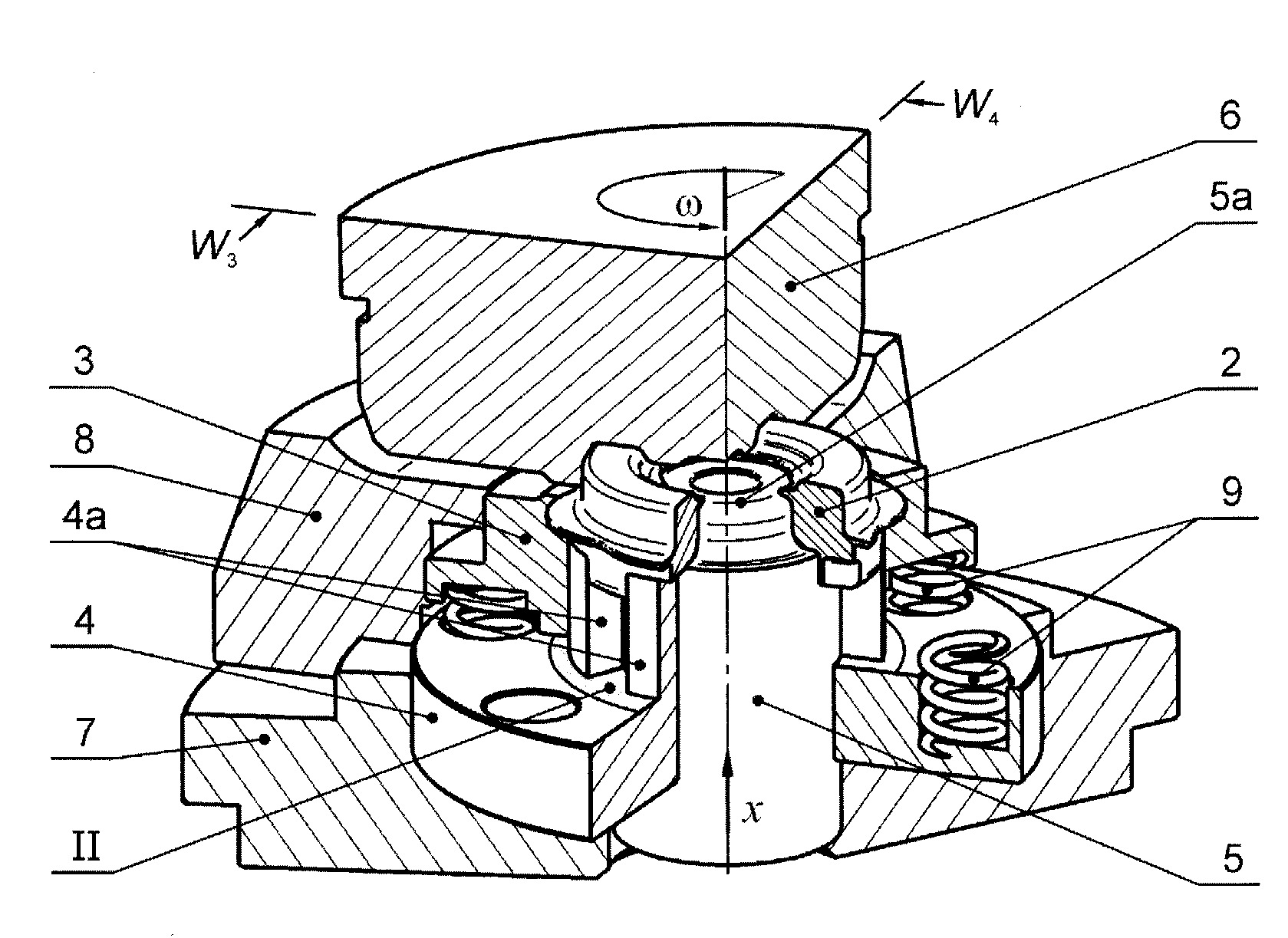

Sposób prasowania obwiedniowego odkuwki drążonej typu pierścień z występami kłowymi charakteryzuje się tym, że przedkuwkę wydrążoną umieszcza się we wkładce (3) dociskowej, umieszczonej poprzez elementy sprężyste (9) na wkładce (4) wewnętrznej, po czym uruchamia się matrycę (6) górną, która wykonuje ruch (ω) precesyjno-nutacyjny, następnie uruchamia się napęd prasy, przez co dosuwa się wkładkę (4) wewnętrzną wraz ze stemplami (4a) kształtującymi, które wgłębiają się w materiał przedkuwki wydrążonej, jednocześnie wkładką (3) dociskową dociska się przedkuwkę wydrążoną do momentu zetknięcia się powierzchni oporowej wkładki (3) dociskowej z powierzchnią (II) oporową wkładki (4) wewnętrznej, następnie następuje utworzenie się występów kłowych oraz wypływki wewnętrznej i wypływki zewnętrznej. Przedmiotem wynalazku jest również narzędzie do prasowania obwiedniowego odkuwki drążonej typu pierścień z występami kłowymi, zwłaszcza piasty sprzęgła kłowego, składającego się z matrycy górnej, wyrzutnika oraz podstawy obudowy i pierścienia obudowy, gdzie na podstawie (7) obudowy w kształcie pierścienia zamocowana jest wkładka (4) wewnętrzna, która posiada stemple (4a) kształtujące, przy czym na wkładce (4) wewnętrznej są rozmieszczone cyklicznie elementy (9) sprężyste, na których spoczywa wkładka (3) dociskowa, która z kolei jest osadzona suwliwie w pierścieniu (8) obudowy, przymocowanej do podstawy (7) obudowy. Na wkładce (4) wewnętrznej są rozmieszczone cyklicznie od pięciu do dwunastu elementów sprężystych (9), zaś do wkładki (4) wewnętrznej są przymocowane od trzech do ośmiu stempli (4a) kształtujących.
