Narzędzia i sposób rozdrabniania struktury w walcarce skośnej z dwoma walcami

Abstract

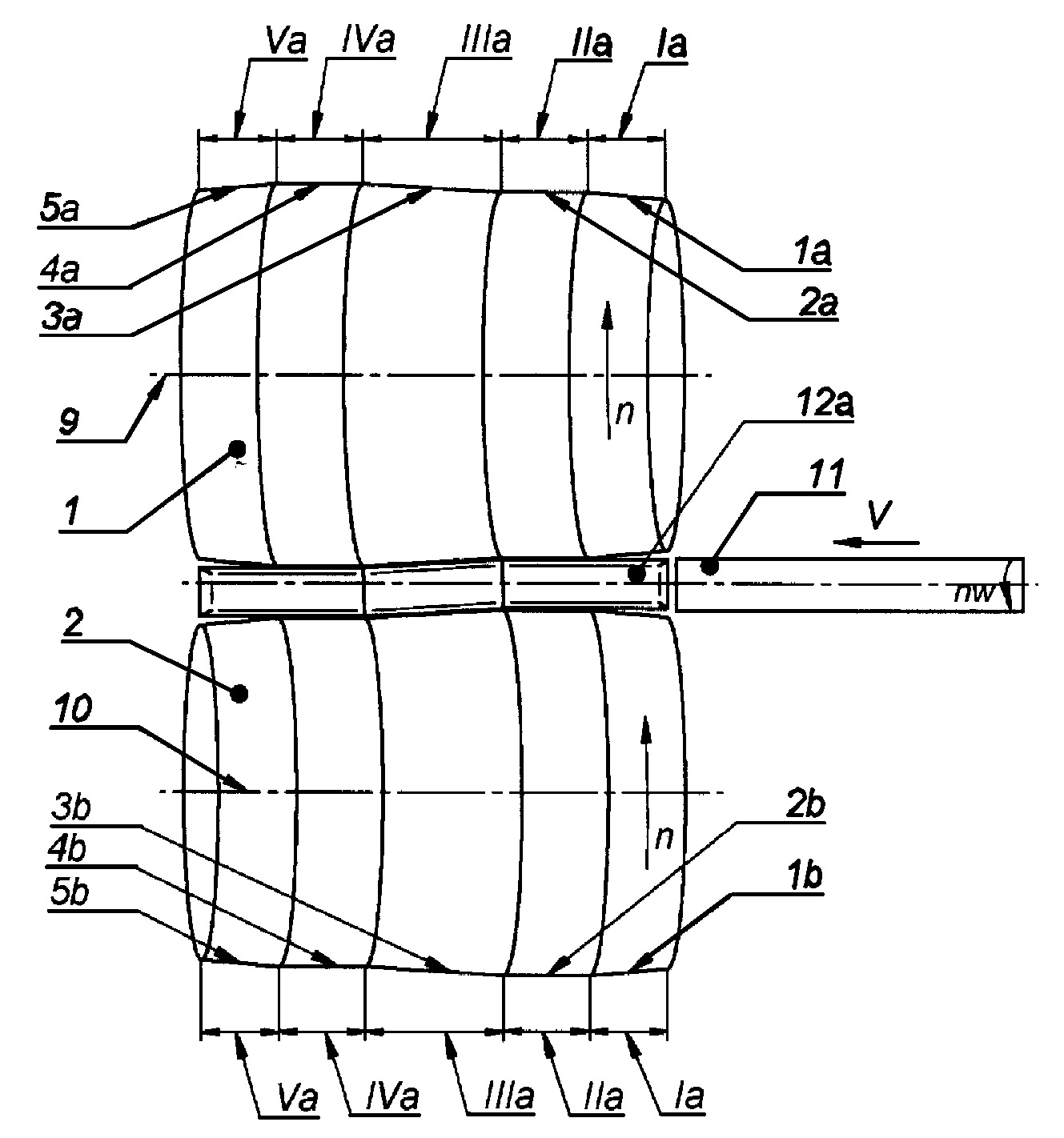

Narzędzia do rozdrabniania struktury w walcarce skośnej dwoma walcami charakteryzują się tym, że składa się z dwóch walców (1, 2), przy czym pierwszy walec (1) od strony wejścia posiada pierwszą strefę wejściową (Ia) o tworzącej (1a) nachylonej do osi walca (9), pod kątem (α1), z którą sąsiaduje pierwsza strefa ciągnąca (IIa) o powierzchni walcowej (2a) i średnicy d, za którą znajduje się pierwsza strefa przeginająca (IIIa). Na pierwszą strefą przeginająca (IIIa) znajduje się pierwsza strefa kalibrująca (IVa) o powierzchni walcowej (4a) i średnicy D. Na końcu walca znajduje się pierwsza strefa wyjściowa (Va) o tworzącej (5a) nachylonej do osi walca pod kątem β1. Drugi walec (2) od strony wejścia posiada drugą strefę wejściową o tworzącej (1b) nachylonej do osi walca (10), pod kątem α2, z którą sąsiaduje druga strefa ciągnąca o powierzchni walcowej (2b) i średnicy D za którą znajduje się druga strefa przeginająca. Za drugą strefą przeginającą (IIIb) znajduje się strefa kalibrująca o powierzchni walcowej (4b) i średnicy d. Na końcu walca znajduje się druga strefa wyjściowa o tworzącej (5a) nachylonej do osi walca pod katem β2. Sposób rozdrabniania struktury w walcarce skośnej z dwoma walcami polega na tym, że półfabrykat (11) w kształcie odcinka pręta umieszcza się w przestrzeni wejściowej narzędzi, która utworzona jest przez dwa walce robocze (1) i (2) ustawione skośnie względem osi półfabrykatu (11) pod kątem τ i obracające się w tym samym kierunku z prędkością n oraz dwiema prowadnicami (12a). Następnie półfabrykat (11) chwyta się przez walce (1, 2) w pierwszej i drugiej strefie ciągnącej (IIa), którymi wprawia się półfabrykat (11) w ruch obrotowy z prędkością nw i ruch postępowy z prędkością V, w dalszej kolejności półfabrykat (11) przegina się na granicy pomiędzy pierwszą strefą ciągnącą (IIa) i pierwszą strefą przeginającą (IIIa) oraz granicy pomiędzy drugą strefą ciągnącą i drugą strefą przeginającą, następnie półfabrykat (11) przegina się na granicy pomiędzy pierwszą strefą przeginającą (IIIa) i pierwszą strefą kalibrującą (IVa) oraz granicy pomiędzy drugą strefą przeginającą i drugą strefą kalibrującą.
