Urządzenie do oczyszczania i odzysku ciepła ze spalin odprowadzanych kominem

Alternative title
Device for cleaning and recovery of heat from waste gases carried away through a chimney
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.426245
Abstract PL

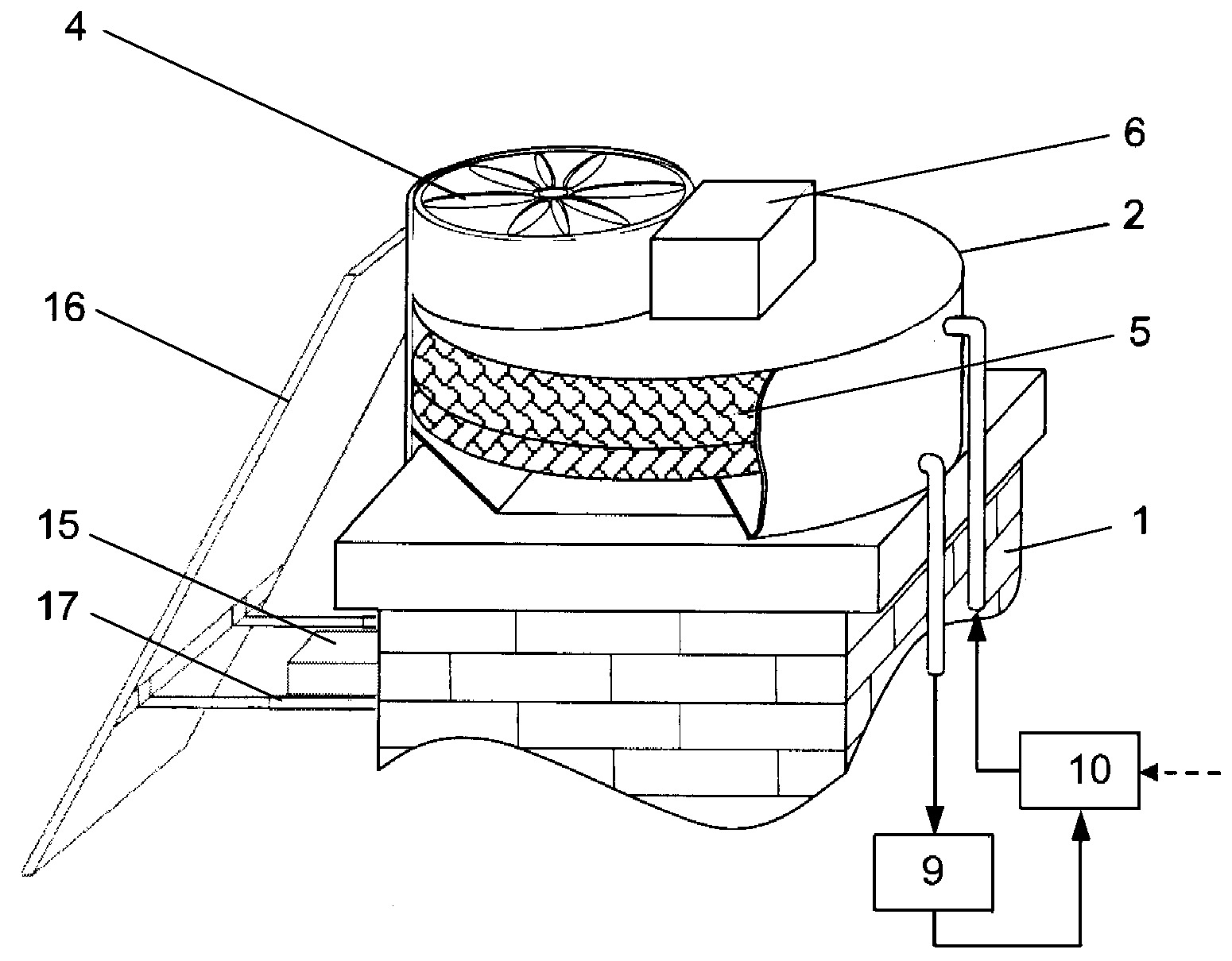

Urządzenie do oczyszczania i odzysku ciepła ze spalin odprowadzanych kominem posiadające obudowę i wentylator charakteryzuje się tym, że w zamontowanej na kominie (1) obudowie urządzenia (2) znajduje się kanał odprowadzania spalin z wentylatorem (4) oraz filtr ceramiczny piankowy (5) w kształcie walca, który zamocowany jest w ten sposób, że jego część znajduje się w kanale odprowadzania spalin, a oś obrotu połączona jest z wałem napędowym silnika (6), przy czym nad częścią filtra ceramicznego piankowego (5) znajdującą się poza kanałem odprowadzania spalin umiejscowiony jest spryskiwacz cieczy chłodzącej z detergentem, a pod nią znajduje się zbiornik cieczy, który połączony jest z wymiennikiem ciepła (9) połączonym poprzez urządzenie oczyszczające ciecz (10) ze spryskiwaczem cieczy chłodzącej z detergentem.
Date of filing with the Polish Patent Office or with the competent office abroad
2018-07-06
Date of publication in ‘WUP’ or equivalent foreign bulletin
2019-08-30
Exclusive right number
Pat.232866
Połednik, B. (2018). Urządzenie do oczyszczania i odzysku ciepła ze spalin odprowadzanych kominem. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17526
