Komora do suszenia gazem

Abstract

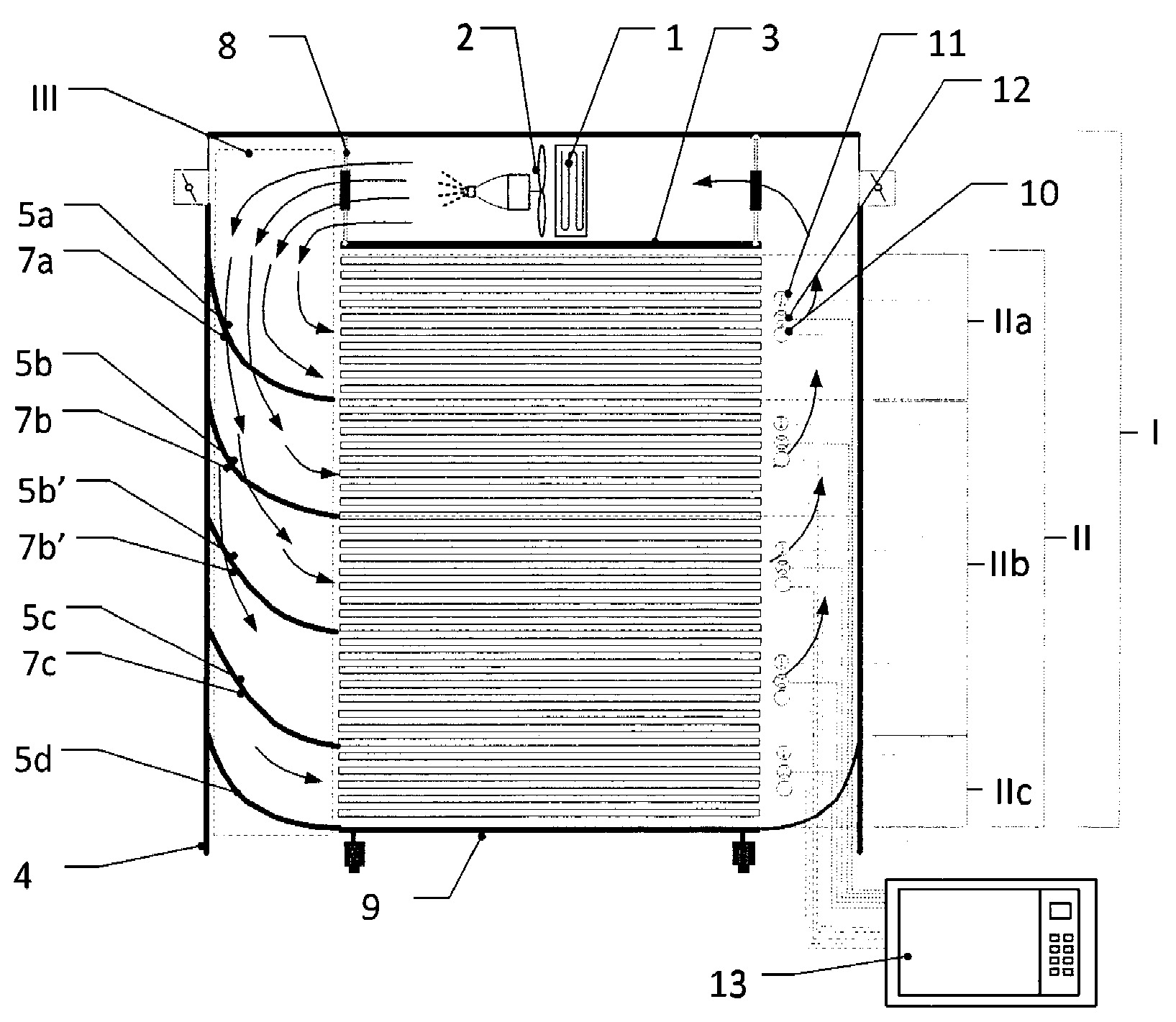

Komora do suszenia gazem składa się z komory głównej (I), w której znajduje się nagrzewnica (1) i wentylator (2) oddzielone stropem pozornym (3) od części wsadowej (II) w środkowej części komory głównej (I), przy czym część wsadowa (II) podzielona jest na górną strefę suszenia (IIa), środkową strefę suszenia (IIb) i dolną strefę suszenia (IIc). Górna strefa suszenia (IIa) oddzielona jest od środkowej strefy suszenia (IIb) za pomocą górnej łopaty kierującej (5a) z otworami, pod którą zamocowana jest ruchomo górna łopata przesłaniająca (7a) z otworami, zaś górna łopata kierująca (5a) i górna łopata przesłaniająca (7a) znajdują się w górnej części strefy wlotu powietrza (III). Środkowa strefa suszenia (IIb) podzielona jest w środkowej części strefy wlotu powietrza (III) środkowymi łopatami kierującymi (5b) i (5b') z otworami pod którymi zamocowane są ruchomo środkowe łopaty przesłaniające (7b), (7b') z otworami. Środkowa strefa suszenia (IIb) oddzielona jest w strefie wlotu powietrza (III) od dolnej strefy suszenia (IIc) łopatą kierującą (5c) z otworami, pod którą zamocowana jest ruchomo dolna łopata przesłaniająca (7c) z otworami, zaś dolna strefa suszenia (IIc) oddzielona jest od podstawy wsadu (9) łopatą dolną (5d).
