Elektromagnes nurnikowy jednostronny

Alternative title
One-sided plunger electromagnet
Type
Patent
Subtype
Invention
Authors/Creators
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2018
Weblink
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.426274
Abstract PL

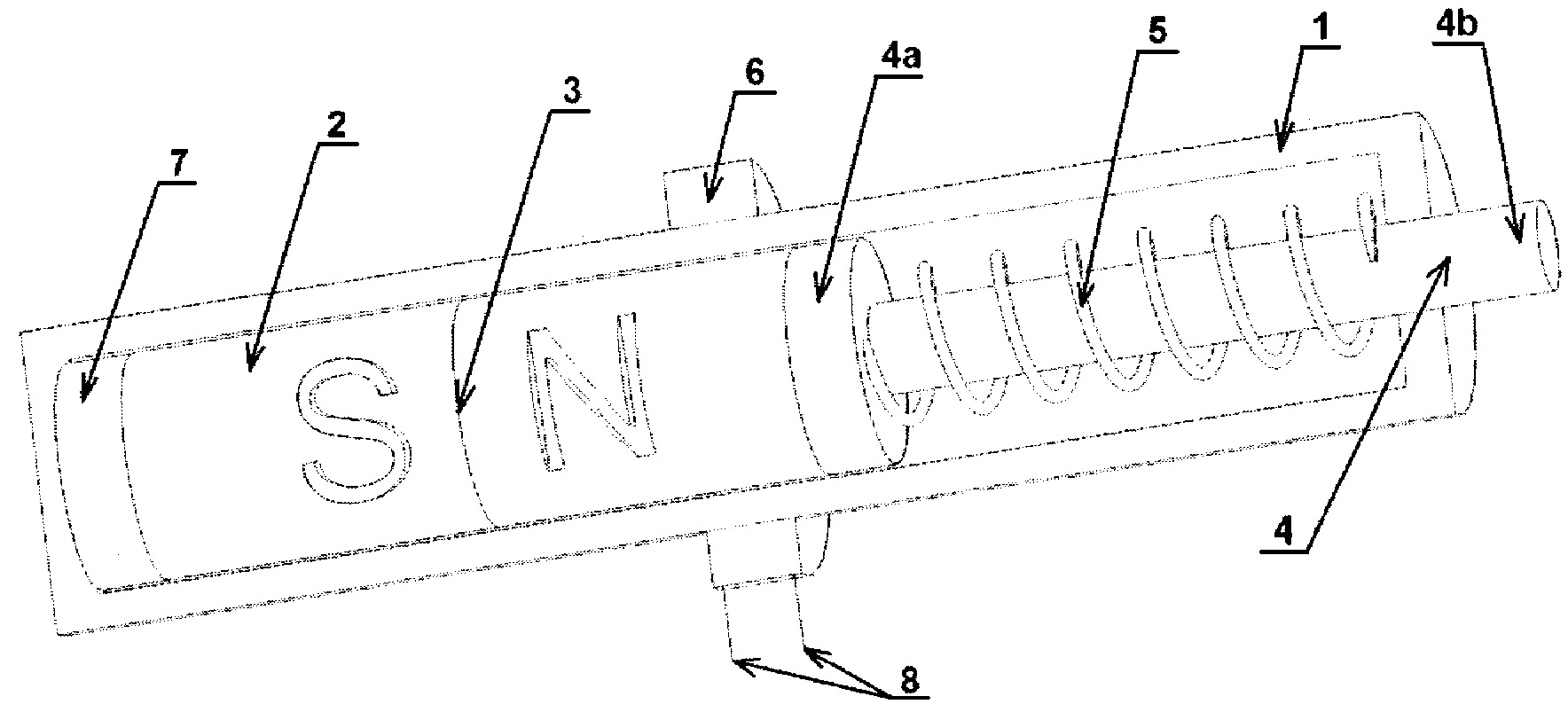

Przedmiotem zgłoszenia jest elektromagnes nurnikowy jednostronny. Charakteryzuje się on tym, że składa się z obudowy (1), wewnątrz której umieszczony jest ruchomy magnes trwały (2), którego płaszczyzna wyznaczona przez linię międzybiegunową (3) jest prostopadła do osi obudowy (1). Do magnesu trwałego (2) z jednej strony przylega podstawa (4a) prowadnicy (4), której trzpień (4b) znajduje się w otworze obudowy (1). Na trzpieniu (4b) prowadnicy (4) w części wewnątrz obudowy (1) osadzona jest sprężyna (5) oparta pierwszym końcem o podstawę prowadnicy (4a), której drugi koniec oparty jest o wewnętrzną ściankę obudowy (1). Na zewnątrz obudowy (1) znajduje się nieruchome uzwojenie (6), umieszczone w położeniu ustalonym w pobliżu magnesu trwałego (2), oddalone od linii międzybiegunowej (3) w kierunku osi obudowy (1).
Date of filing with the Polish Patent Office or with the competent office abroad
2018-07-09
Date of publication in ‘WUP’ or equivalent foreign bulletin
2019-06-28
Exclusive right number
Pat.232578
Statistics
2Views
16Downloads
Filipek, P. (2018). Elektromagnes nurnikowy jednostronny. Urząd Patentowy Rzeczypospolitej Polskiej. https://hdl.handle.net/20.500.14629/17210
