Mechanizm regulacyjny aktywnego cylindra wytłaczarki

Abstract

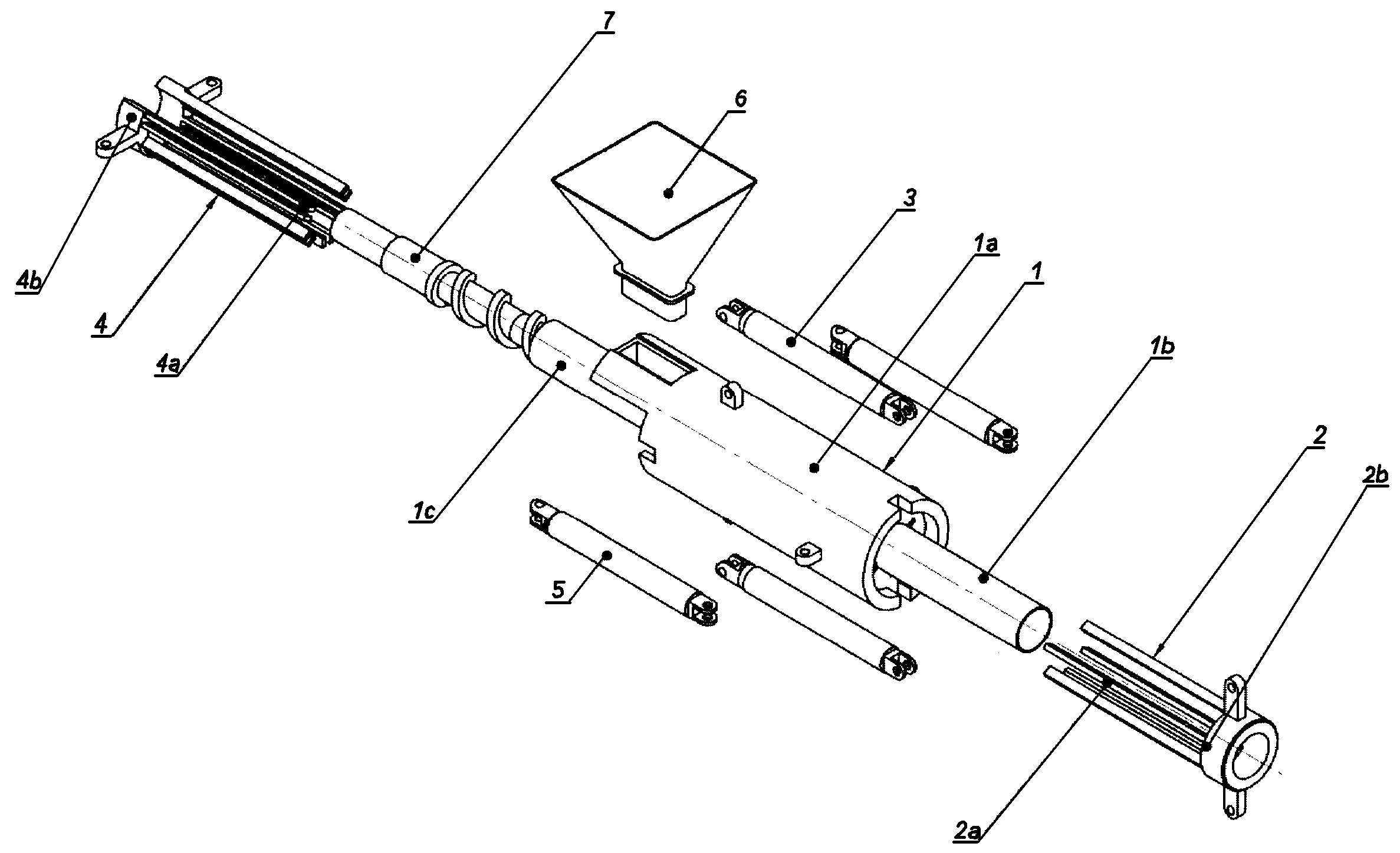

Mechanizm regulacyjny aktywnego cylindra wytłaczarki, posiadającej tuleję i trzpień charakteryzuje się tym, że cylinder (1) składa się z tulei głównej (1a), z którą od strony wylotowej połączona jest pierwsza tuleja pomocnicza (1b), oraz od strony zasypowej połączona jest z druga tuleja pomocnicza (1c). W wewnętrznej powierzchni tulei głównej (1a) znajdują się rowki wzdłużne rozmieszczone promieniowo, zaś w każdym rowku od strony wylotowej znajdują się pierwsze trzpienie (2a) pierwszego zestawu trzpieniowego (2). Pierwsze trzpienie (2a) są połączone od strony wylotowej pierścieniem (2b), zaś do pierścienia (2b) zamocowane są końce pierwszych siłowników (3), których drugie końce zamocowane są do tulei głównej (1a). W każdym rowku od strony zasypowej znajdują się drugie trzpienie (4a) drugiego zestawu trzpieniowego (4). Drugie trzpienie (4a) są połączone od strony zasypowej wycinkiem pierścienia (4b). Do wycinka pierścienia (4b) zamocowane są końce drugich siłowników (5), których drugie końce zamocowane są do tulei głównej (1a).
