Modułowa turbina gazowa

Abstract

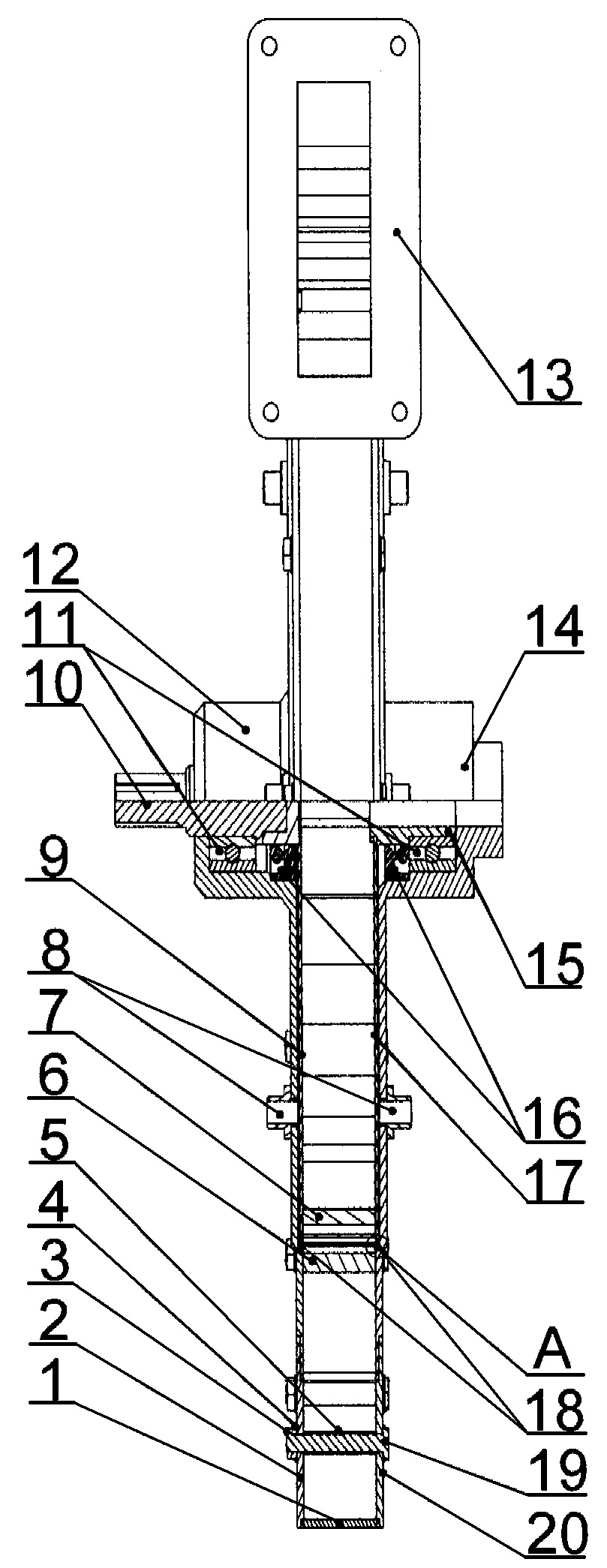

Modułowa turbina gazowa składa się z dysku górnego wirnika turbiny (9) i dysku dolnego wirnika turbiny (17), pomiędzy którymi zamocowane są za pomocą sworzni głównych i sworzni pomocniczych łopatki palisady dyszowej (7), przy czym do dysku dolnego wirnika turbiny (17) przymocowana jest tuleja (15), na której osadzone jest uszczelnienie wirnika turbiny (16) oraz łożysko (11), przymocowane do obudowy turbiny z przyłączem gazowym (14), do której przymocowane są przyłącza gazowe (8) oraz dysk zewnętrzny dolny (20) i uszczelnienie labiryntowe (18), zaś do dysku zewnętrznego dolnego (20) przymocowany jest element obudowy (1), do którego podłączone jest przyłącze odpływowe (13), przy czym do elementu obudowy (1) przymocowany jest dysk zewnętrzny górny (2), połączony z obudową turbiny z kołnierzem (12), w której osadzone są przyłącza gazowe (8) oraz uszczelnienie labiryntowe (18), a także łożysko (11) i uszczelnienie wirnika turbiny (16), które jednocześnie osadzone są na wale napędowym (10) połączonym z dyskiem górnym wirnika turbiny (9), przy czym pomiędzy obudową turbiny z kołnierzem (12) oraz obudową turbiny z przyłączem gazowym (14) znajdują się łopatki palisady dyfuzorowej (6), zaś pomiędzy dyskiem zewnętrznym górnym (2) i dyskiem zewnętrznym dolnym (20) znajdują się tuleje (5), w których osadzone są śruby (19), do których zamocowane są nakrętki (3) z podkładkami (4).
