  5. Aparat do wprowadzania do rurociągu pod ciśnieniem elementów wykonawczych

Publication details

Alternative title
Testing apparatus designed for inserting monitoring and operating devices into a pressurized pipeline
Type
Patent
Subtype
Invention
Authors / Creators
Kowalski, Dariusz

Kowalska, Beata

Anasiewicz, Kamil

Anasiewicz, Waldemar
Publisher
Urząd Patentowy Rzeczypospolitej Polskiej
Date
2017
Link to source
https://ewyszukiwarka.pue.uprp.gov.pl/search/pwp-details/P.420960

Abstracts and keywords

Abstract (PL)

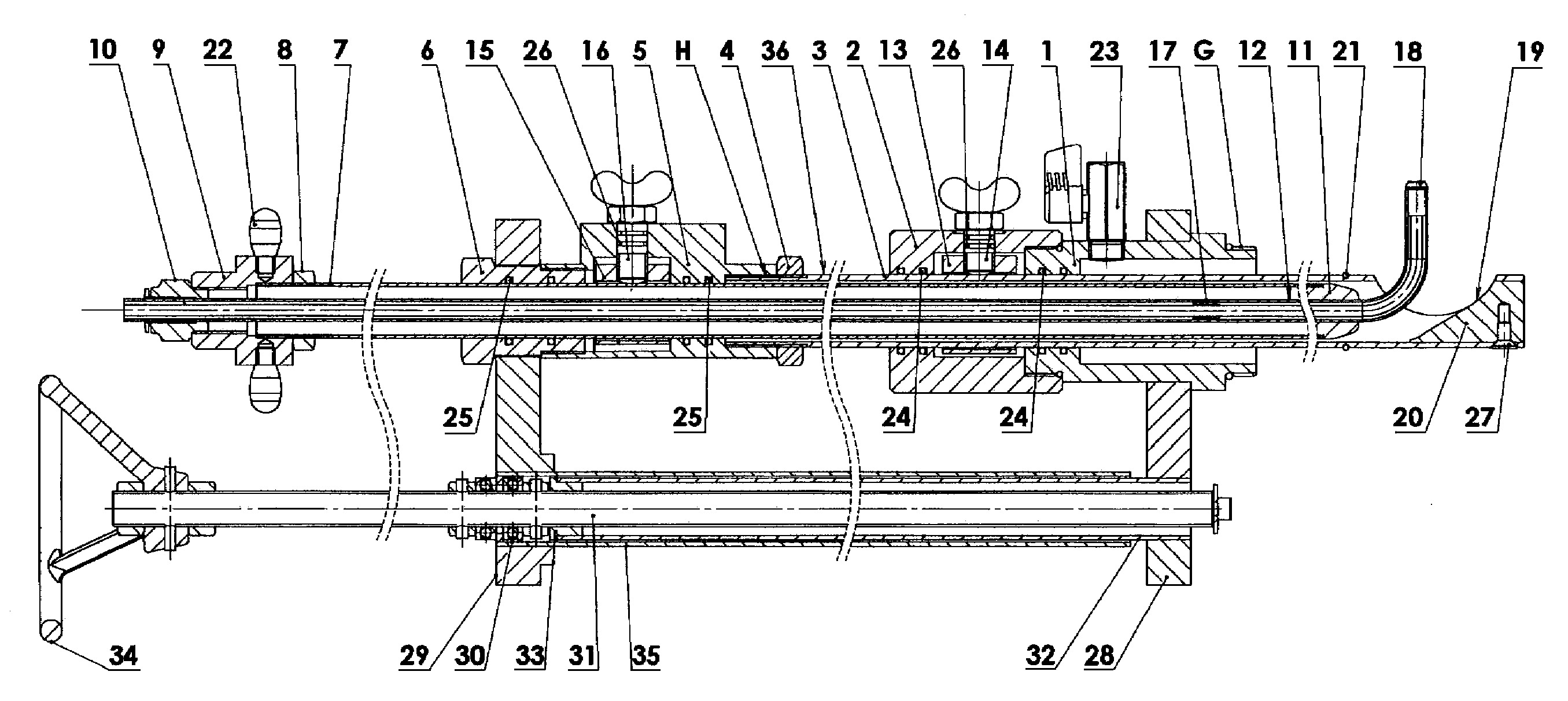

Aparat inspekcyjny do wprowadzania do rurociągu pod ciśnieniem elementów kontrolno-wykonawczych, wykorzystujący do tego osadzone na rurociągu przyłącze stanowiące zasuwę z opaską na rurę rurociągu, zawierający korpus zestawiony z połączonych ze sobą łącznika (1) i prowadnika (2), w którym jest rura kierująca (3) uszczelniona z każdym z tych elementów posiadająca na jednym końcu nakręconą nakrętką kontrującą (4) i korpus prowadzący (5). W korpusie (5) jest nagwintowany otwór, w który wkręcona jest dławica (6) a w połączonych ze sobą tych elementach jest osadzona suwliwie i uszczelniona rura prowadząca (7) posiadająca na jednym końcu osadzony ustnik (11) a na drugim nasadę prowadzącą (9) ze złączką pneumatyczną (10), przez które przeprowadzony jest elastyczny wąż osłonowy (12) z umieszczonym wewnątrz przewodem (17) połączonym z kamerą (18). W wewnętrznym otworze prowadnika (2) jest pierścień blokujący (13) obejmujący rurę kierująca (3), w ściance którego jest nagwintowany otwór a w nim wkręcona jest śruba blokująca (14), natomiast w wewnętrznym otworze korpusu prowadzącego (5) jest pierścień (15) obejmujący rurę prowadzącą (7), w ściance którego jest nagwintowany otwór a w nim wkręcona jest śruba (16). Rura kierująca (3), od strony którą wsuwa się do rurociągu, posiada łukowe wycięcie (19), poza którym, do ścianki tej rury kierującej (3) zamocowana jest zaślepka kierująca (20). Nasada prowadząca (9) wyposażona jest w rękojeści (22). Na łączniku (1) nasadzona jest sztywno obejma stała (28) a na dławicy (6) nasadzona jest obrotowo obejma (29) z osadzoną śrubę regulacyjną (31) umożliwiającą przesuwanie rury kierującej (3). W odmiennym wykonaniu aparatu, osadzona jest suwliwie rura kierująca z nakręconym korpusem zasilająco - ssącym stykającym się z nakrętką kontrującą (4). Korpus posiada otwór przyłączeniowym i z drugiej strony nypel z nagwintowanym króćcem, natomiast na drugi koniec tej rury nasadzona jest końcówka z osadzoną w niej dyszą. W pobliżu końcówki w ściance rury kierującej jest boczny otwór. W nyplu i końcówce osadzona jest suwliwie rura ciśnieniowa uszczelniona z każdym z tych elementów. W wewnętrznym otworze prowadnika (2) jest pierścień blokujący (13) obejmujący rurę kierującą, w ściance którego jest nagwintowany otwór a w nim wkręcona jest śruba blokująca (14).

Additional information

Application date
2017-03-23
WUP publication date
2020-02-28
Exclusive right number
Pat.234326
Kowalski, D., Kowalska, B., Anasiewicz, K., & Anasiewicz, W. (2017). Aparat do wprowadzania do rurociągu pod ciśnieniem elementów wykonawczych. https://hdl.handle.net/20.500.14629/17923
