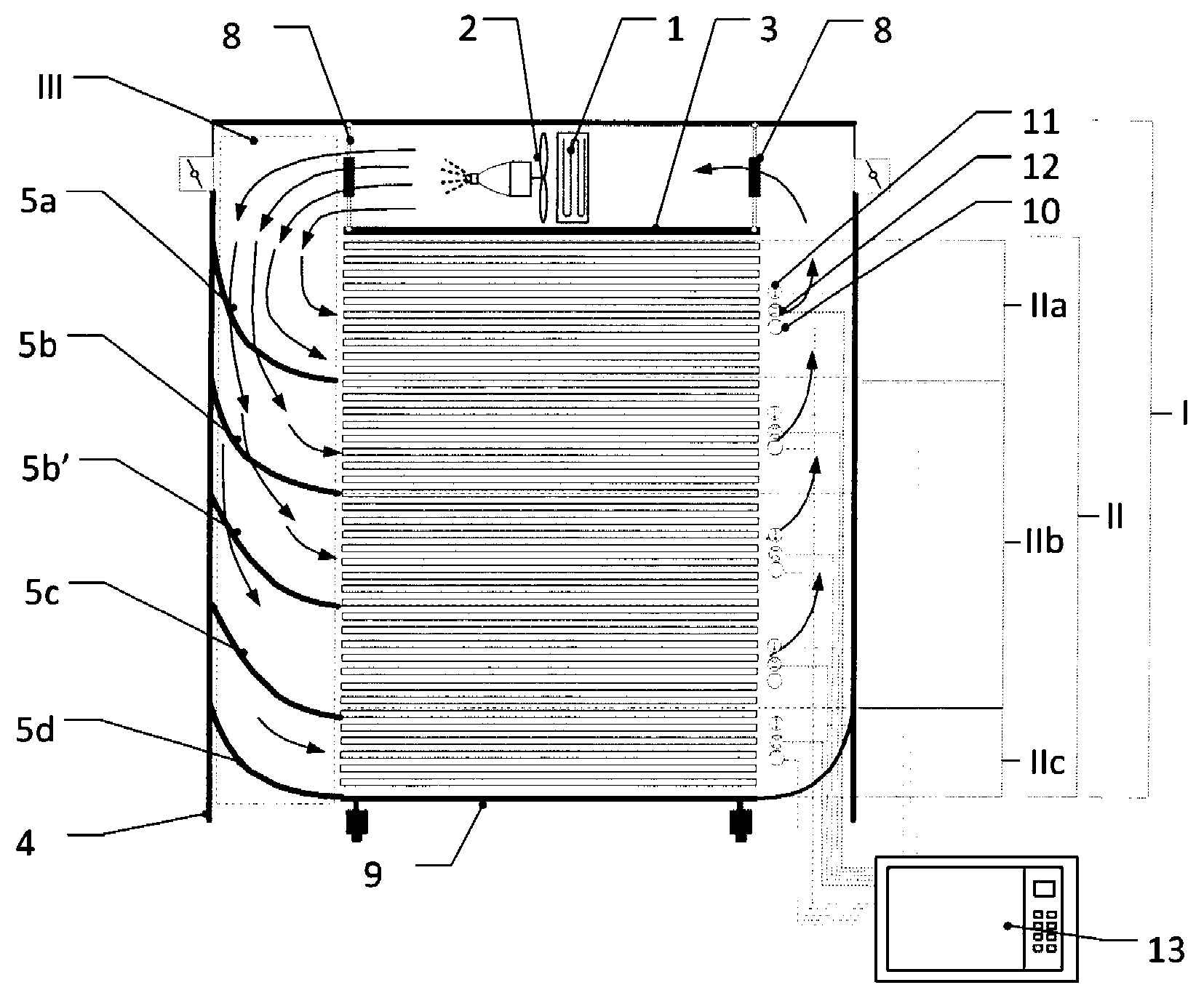

Komora do suszenia składa się z komory głównej (I), w której znajduje się nagrzewnica (1) i wentylator (2) oddzielone stropem pozornym (3) od części wsadowej (II) w środkowej części komory głównej (I). Część wsadowa (II) podzielona jest na górną strefę suszenia (IIa) i środkową strefę suszenia (IIb) oraz dolną strefę suszenia (IIc), natomiast górna strefa suszenia (IIa) oddzielona jest od środkowej strefy suszenia (IIb) za pomocą górnej łopaty kierującej (5a) z otworami. Środkowa strefa suszenia (IIb) podzielona jest w środkowej części strefy wlotu powietrza środkowymi łopatami kierującymi (5b), (5b') z otworami natomiast środkowa strefa suszenia (IIb) oddzielona jest w strefie wlotu powietrza (III) od dolnej strefy suszenia (IIc) łopatą kierującą (5c) z otworami. Dolna strefa suszenia (IIc) oddzielona jest od podstawy wsadu (9) łopatą dolną (5d).
Additional information
Application date
2017-05-17
WUP publication date
2019-05-31
Exclusive right number
Pat.232255
Klepka, T., & Czyż, Z. (2017). Komora do suszenia. https://hdl.handle.net/20.500.14629/17895
